Obere Modulseite
Obere Modulseite
Untere Modulseite
Minimaler und maximaler Neigungswinkel

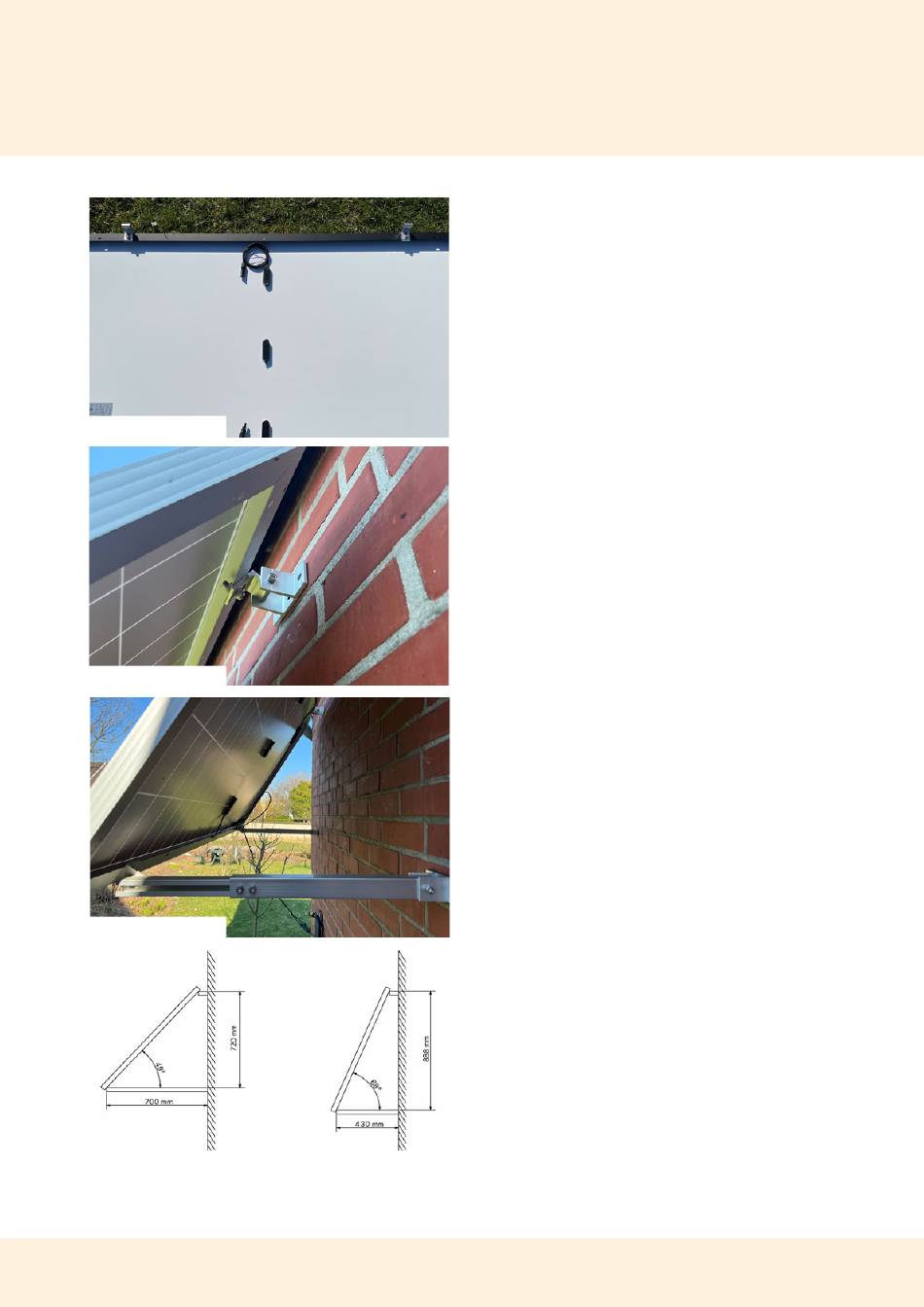

Kurze Stützen anbringen
Bringe die beiden kurzen Stützen an einer
langen Seite des Moduls an. Lege hierzu die
zwei Stützen auf die entsprechenden Lö-
cher im Modulrahmen und schraube diese
fest.
Obere Modulseite anbringen
Bringe mithilfe der im vorherigen Schritt an-
gebrachten Stützen nun die obere Modulseite
an der zuvor angebrachten oberen Halterung
an der Fassade an. Für diesen Schritt be-
nötigst du eine zweite Person, die hilft, das
Modul festzuhalten, während es mithilfe der
Stützen an den Halterungen angebracht wird.
Untere Modulseite anbringen
Nun hängt das Modul sicher an der Wand
und du kannst die beiden langen Stützen an
der unteren Modulseite befestigen. Richte
diese nach Befestigung waagerecht aus.
Jetzt kannst du durch die Löcher der Halte-
rung die Bohrlöcher an der Wand anzeich-
nen und die Halterung anschließend mit der
Wand verschrauben.
Für den bestmöglichen Ertrag sollten die
unteren Stützen so weit wie möglich ausge-
fahren werden. Dies enspricht dann einem
Winkel von circa 49°.
