Montageanleitung

Schritt für Schritt zum Solarstrom
Sicherheitshinweise gelesen, Lieferumfang gecheckt – jetzt geht's los!
Dir liegen ein bis zwei Solarmodule vor sowie ein passender Wechselrichter bei, mit dem du
die gewonnene Energie deiner Stecker-Solaranlage am gewünschten Aufstellorts in ge-
bräuchlichen Haushaltsstrom umwandeln kannst.
Für die sichere Montage Ihrer Solaranlage benötigen Sie eine Halterung, die der Beschaffen-
heit des gewählten Untergrundes entspricht. Wir beraten Sie gerne telefonisch, per E-Mail
und Online-Chat auf unserer Website.
Der Anschluss der Module erfolgt direkt am Wechselrichter, ohne Verbindung untereinander
bei zwei Modulen. Der Wechselrichter kann entweder über eine vorhandene Schuko-Steck-
dose oder die Wieland-Einspeisesteckdose betrieben werden.

Montageablauf

•

5.1: Wechselrichter befestigen

• 5.2: Modul mit Wechselrichter verbinden
• 5.3: Wechselrichter mit Stromnetz verbinden
5.1 Wechselrichter befestigen
Nutze für die Befestigung des Wechselrichters an einem Solarmodul die Wechselrichterhal-
terung aus dem Zubehör-Set. Befestige zuerst die Halterung an einer beliebigen Stelle am
Rahmen des Moduls.
Stelle die Halterung auf die Rahmenbreite des Moduls ein und klemme sie, wie auf den
Bildern zu sehen, fest. Ziehe die Schraube mit einem Schraubenschlüssel (10 mm) an.
Die Nut der Wechselrichterhalterung sollte jetzt an der Rückseite des Modulrahmens fest
anliegen. Anschließend kannst du den Wechselrichter befestigen.

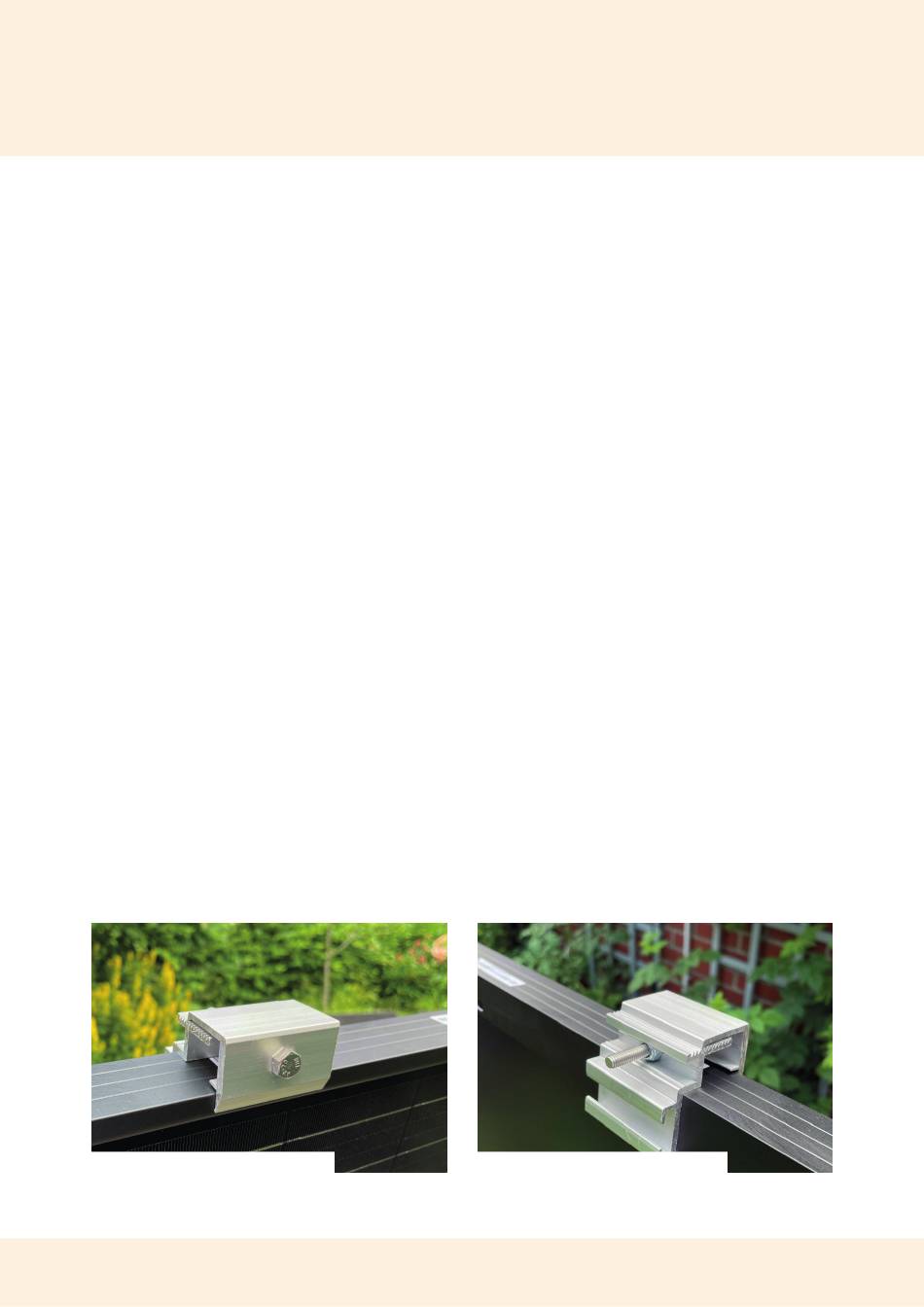

Wechselrichterhalterung Vorderseite Wechselrichterhalterung Rückseite
