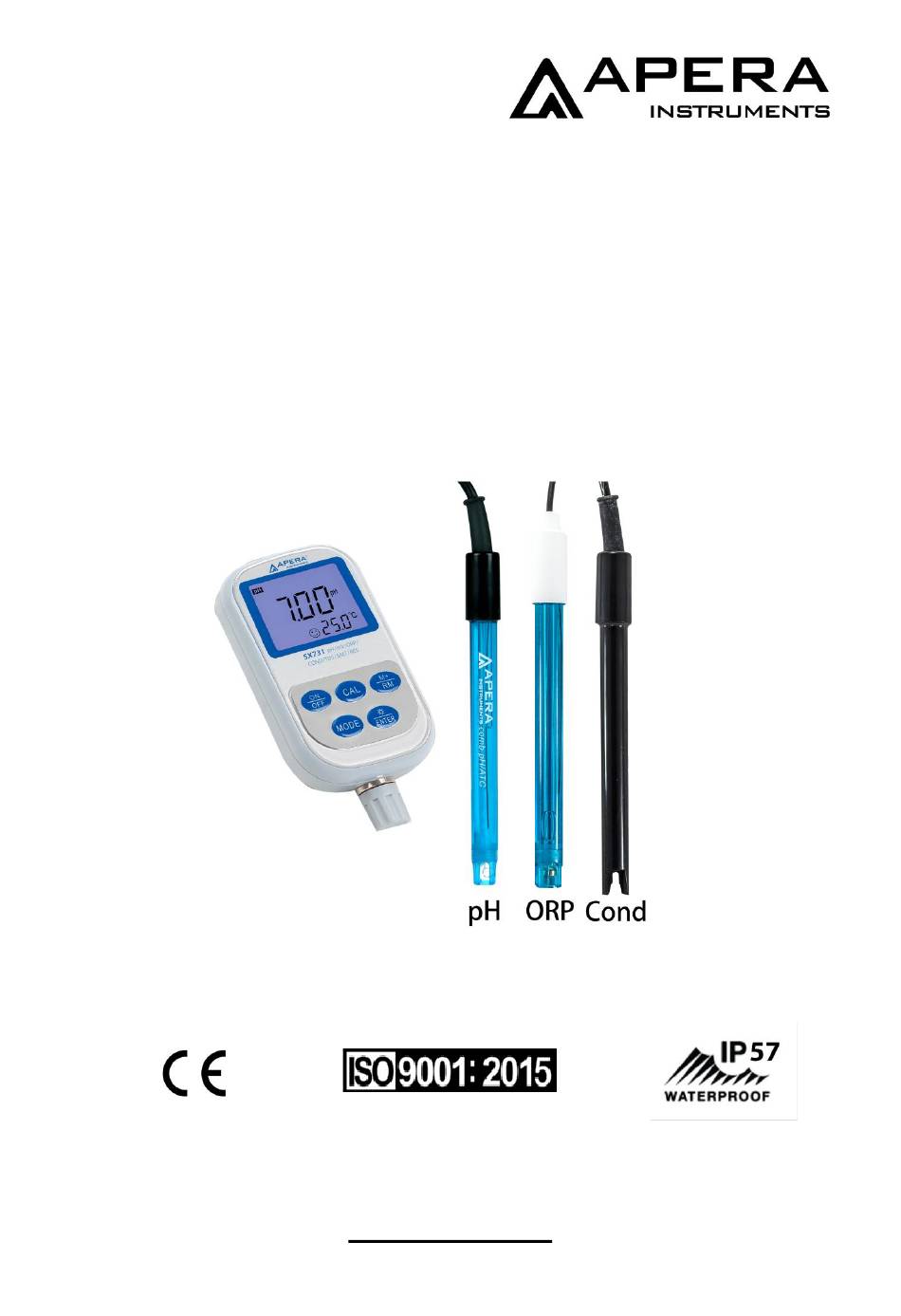

- Seite 1 SX731 Tragbares pH-/Leitfähigkeit-/ORP- Messgerät Bedienungsanleitung APERA INSTRUMENTS (Europe) GmbH aperainst.de - 1 -...
-
Seite 2: Inhaltsverzeichnis
Übersicht ..................... - 3 - Technische Daten ..................- 4 - pH-Wert ......................- 4 - ORP (mV) ......................- 4 - Leitfähigkeit (EC) ..................... - 4 - Weitere technische Daten ................. - 4 - Betriebsbedingungen ..................- 5 - Über das Messgerät .................. -
Seite 3: Scannen Sie Den Qr-Code, Um Das Videotutorial Anzusehen
Scannen Sie den QR-Code, um das Videotutorial anzusehen Übersicht Vielen Dank, dass Sie sich für das tragbare pH-/Leitfähigkeit-/ORP-Messgerät SX731 von Apera Instru- ments entschieden haben (im Folgenden kurz "das Messgerät" genannt). Bevor Sie das Messgerät ver- wenden, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, damit Sie es richtig verwenden und warten können. -
Seite 4: Technische Daten
Technische Daten 2.1 pH-Wert Messbereich (-2,00 bis 19,99) pH Auflösung 0,1/0,01 pH Genauigkeit Gerät: ±0.01 pH; Insgesamt: ±0.02 pH Eingangsstrom ≤2×10 Eingangsimpedanz ≥1×1012 Ω Stabilität ±0.01 pH/3h Temp.-Kompensation (0 to 100) °C (automatisch) 2.2 ORP (mV) Messbereich (mV/ORP/EH) -1999mV bis 0 bis 1999mV Auflösung 1 mV Genauigkeit... -
Seite 5: Betriebsbedingungen
Messgerät: (65 x 120 x 31) mm/ 180 g Abmessungen und Gewicht Komplettes Set: (255 x 210 x 50) mm/ 1490 g Qualitäts- und Sicherheitszertifizie- CE, ISO 9001:2015 rung 2.5 Betriebsbedingungen Temperatur 5 bis 35 °C Luftfeuchtigkeit ≤ 85% IP-Schutzart IP57 Über das Messgerät 3.1 Bildschirm ① —— Parametersymbol ② —— Messwert... -
Seite 6: Hintergrundbeleuchtungs- Und Bestätigungstaste
— Funktionstaste 3.2.3 (a) Im Messmodus: kurz drücken, um zwischen zu wechseln. Gedrückt halten, um in die Einstellungen zu gelangen (P1, P2, P3…). (b) In anderem Modus: kurz drücken, um in die Einstellungen zu gelangen (P1, P2, P3…) — Hintergrundbeleuchtungs- und Bestätigungstaste 3.2.4 (a) Im Messmodus: kurz drücken, um die Hintergrundbeleuchtung ein- und auszuschalten (b) Im Kalibrierungsmodus oder in den Einstellungen: kurz drücken, um Kalibrierung bzw. -
Seite 7: Lieferumfang
Löschen der gespeicherten Daten: Halten Sie im Datenabrufmodus 5 Sekunden lang gedrückt (CLr wird für 2 Sekunden angezeigt), um alle gespeicherten Daten zu löschen. Anschließend kehrt das Messgerät in den Messmodus zurück. Lieferumfang SX731 pH-/ORP-/Leitfähigkeit- 301Pt-S ORP-/Temp.- 201T-S pH-/Temp.-Elektrode Messgerät Elektrode pH-Kalibrierlösungen... -
Seite 8: Ph-Messung
Elektrode abnehmen Achtung: NIEMALS das schwarze Gummi verdrehen (kann zu Schäden führen) Schritt 2: Schritt 1: Den Metallring festhalten Drehen Sie den Metallring, und direkt abziehen. um die Verbindung zu lösen. pH-Messung Schalten Sie das Messgerät mit ein und schließen die pH-Elektrode 201T-S an (s. Abschnitt 5). Das Messgerät wechselt automatisch in den pH-Messmodus. -
Seite 9: Ph-Kalibrierung
lang und halten Sie sie dann still. Warten Sie, bis sich der Messwert vollständig stabilisiert hat ( erscheint und bleibt), und nehmen Sie dann die Messung vor. Setzen Sie nach der Messung die Elektrode in die Elektrodenkappe und ziehen den Verschluss fest, um die Empfindlichkeit Ihrer Elektrode erhalten. 6.2 pH-Kalibrierung 6.2.1 Drücken Sie nach dem Einschalten des Messgeräts kurz... -
Seite 10: Hinweise Zur Ph-Kalibrierung
6.3 Hinweise zur pH-Kalibrierung a) Für eine genaue pH-Messung ist es wichtig, die Kalibrierlösungen frisch und sauber zu halten. Die mit dem Messgerät gelieferte pH-Lösung sollte innerhalb von 3 Monaten nach dem Öffnen ausge- tauscht werden. Die neuen Kalibrierlösungen sollten von einem seriösen Hersteller von La- borbedarf hergestellt werden. -
Seite 11: Empfohlene Ph-Elektroden Für Verschiedene Anwendungen
lang und halten Sie sie dann still. Warten Sie, bis sich der Messwert vollständig stabilisiert hat ( erscheint und bleibt). Zum Speichern der Messung drücken Sie Nach dem Prinzip der isothermen pH-Messung gilt: Je näher die Temperatur der Probe an der Temperatur der Kalibrierlösung liegt, desto höher ist die Genauigkeit der Messung. -
Seite 12: Einstellungen
6.6 Einstellungen Tabelle (4-1) Menüpunkt Einstellung Code Parameter USA (U.S.A Serie) NIS (NIST Serie) Auswahl der Kalibrierserie CH (China Serie) pH-Temperaturkompensation für OFF-On Reinwasser pH-Temperaturkompensation für OFF-On Reinwasser mit Ammoniak Temperatureinheit °C - °F Hintergrundbeleuchtung 0-1-3-6 Min Automatisches Ausschalten 0-10-20 Min Auf Werkseinstellung zurücksetzen OFF-On 6.6.1 Auswahl der Kalibrierserie (P1) - Seite 13 6.6.3 pH-Temperaturkompensation für Reinwasser mit Ammoniak (P3) (e) Drücken Sie im P2-Modus , um in den P3-Modus zu gelangen (siehe Picture(4-4)) (f) Mit oder wählen Sie , um die Temperaturkompen- sation für Reinwasser mit Ammoniak zu aktivieren, oder , um sie zu deaktivieren. (g) Drücken Sie , um zu der nächsten Einstellung zu wechseln oder , um in den Messmodus...
-
Seite 14: Reinigung Der Ph-Elektrode
6.6.6 Automatisches Ausschalten (P6) (a) Drücken Sie im P5-Modus , um in den P6-Modus zu gelangen (siehe Picture(4-7)). (b) Mit oder ändern Sie, nach welcher Zeit das Gerät bei Nichtbenutzung ausgeschaltet wird: 0 – 10 – 20 min. Ist 0 min eingestellt, so ist diese Funktion deaktiviert. (c) Drücken Sie , um zu der nächsten Einstellung zu wechseln oder , um in den Messmodus... -
Seite 15: Informationen Zur Selbstdiagnose
3) Für andere spezielle Verunreinigungen, siehe folgende Tabelle: Verunreinigung Reinigungslösung Anorganisches Metalloxid Verdünnte Säure (weniger als 1mol/L) Organisches Lipid, proteinhaltige Proben Apera Reinigungslösung (AI1166) Harz-Makromolekül Verdünnter Alkohol, Aceton, Ether Farben Verdünntes Bleichmittel, Peroxid 6.8 Informationen zur Selbstdiagnose Während des Gebrauchs können die folgenden Symbole auf der LCD-Anzeige erscheinen. Dabei handelt es sich um Selbstdiagnoseinformation des Messgeräts, die Ihnen dabei helfen können, zu verstehen, was mit dem Messgerät oder der Elektrode nicht stimmen könnte. -
Seite 16: Orp-Messung
2) Wenn Sie eine Luftblase im Glaskolben der pH-Elektrode finden, schütteln Sie die Elektrode ein- fach ein paar Mal kräftig, um sie zu entfernen. Das Vorhandensein einer Luftblase im Glaskolben verringert die Stabilität der Messung erheblich. 3) Die pH-Elektrode ist technisch gesehen eine chemische Batterie. Jede pH-Elektrode wird irgend- wann aufhören zu funktionieren, auch wenn sie überhaupt nicht benutzt wird. -
Seite 17: Reinigung Und Aktivierung Der Orp-Elektrode
7.3 Reinigung und Aktivierung der ORP-Elektrode Wenn die Elektrode für längere Zeit verwendet wurde, kann es zu Verschmutzungen an der Platinober- fläche kommen, was zu ungenauen Messungen und langsamer Reaktion führt. Bitte beachten Sie die folgenden Methoden zur Reinigung und Aktivierung der ORP-Elektrode: Im Allgemeinen hilft es, die ORP-Elektrode 30 Minuten lang in 222 mV-Lösung zu tauchen, um den •... -
Seite 18: Leitfähigkeitsmessung
Leitfähigkeitsmessung 8.1 Vorbereitung Schalten Sie das Messgerät mit ein und schließen Sie die 2301T-S EC-Elektrode an (siehe Ab- schnitt 5 für die Anleitung). Das Messgerät wechselt automatisch in den Leitfähigkeits-Messmodus. 8.2 EC-Kalibrierung 8.2.1 Drücken Sie kurz , um in den Kalibrierungsmodus zu gelangen. flackert auf der LCD- Anzeige auf und zeigt an, dass sich das Messgerät im Kalibriermodus befindet. -
Seite 19: Wartung Der Elektrode
8.4 Wartung der Elektrode Halten Sie die Leitfähigkeitselektrode stets sauber. Spülen Sie die Elektrode vor der Messung in reinem Wasser ab. Es wird empfohlen, sie erneut kurz in der Probenlösung zu spülen. Wenn Sie die Elektrode in die Lösung eintauchen, rühren Sie kurz um, um Luftblasen zu entfernen, und halten sie dann so lange stehen, bis sich der Messwert stabilisiert hat. -
Seite 20: Einstellungen
8.6 Einstellungen (6-3) Tabelle Menüpunkt Einstellung Code Parameter USA (84 μS/cm, 1413 μS/cm, 12,88 mS/cm, 111,9 mS/cm) Auswahl der Kalibrierserie CH (146,6 μS/cm, 1408 μS/cm, 12,85 mS/cm, 111,3 mS/cm) Auswahl der Zellkonstante 0.1 – 1 – 10 Auswahl der Referenztemperatur 25°C – 20°C – 18°C Einstellung des Temperaturkompen- 0,00 bis 9,99% sationskoeffizienten Zellkonstante anpassen... - Seite 21 8.6.3 Auswahl der Referenztemperatur (P3) (a) Drücken Sie im P2-Modus , um in den P3-Modus zu gelangen (siehe Picture(6-5)). (b) Mit oder ändern Sie die Referenztemperatur: 25°C → 20°C → 18°C (c) Drücken Sie , um zu der nächsten Einstellung zu wechseln oder , um in den Messmodus zurückzukehren. (d) Die Werkseinstellung für P3 ist 25°C.
-
Seite 22: Temperaturkompensationskoeffizient
8.6.6 Temperatureinheit (P6) Drücken Sie im P5-Modus , um in den P6-Modus zu gelangen. Einzelheiten dazu finden Sie in Abschnitt 6.6.4. 8.6.7 Hintergrundbeleuchtung (P7) Drücken Sie im P6-Modus , um in den P7-Modus zu gelangen. Einzelheiten dazu finden Sie in Abschnitt 6.6.5. -
Seite 23: Hinweise Zu Den Einstellungen
8.8 Hinweise zu den Einstellungen Wenn sich eine Einstellung im Leitfähigkeitsmodus von der werkseitigen Standardeinstellung unterscheidet, erscheint entsprechende Codesymbol im Messmodus oben rechts auf der LCD-Anzeige (s. Pic- ture(6-2) rechts). Wenn mehr als ein Parameter geändert wird, wird nur ein Code angezeigt. Sie müssen dann den Inhalt der Einstellungen über- prüfen oder das Messgerät auf die Werkseinstellungen zurücksetzen und die benötigten Parameter erneut einstellen. -
Seite 24: Garantie
Wir garantieren, dass dieses Instrument frei von Material- und Verarbeitungsfehlern ist und verpflichten uns, nach Ermessen von APERA INSTRUMENTS (Europe) GmbH jedes fehlerhafte oder beschädigte Produkt, das auf die Verantwortung von APERA INSTRUMENTS (Europe) GmbH zurückzuführen ist, für einen Zeitraum von ZWEI JAHREN (SECHS MONATEN für die Elektrode) ab Lieferung kostenlos zu reparieren oder zu ersetzen.
