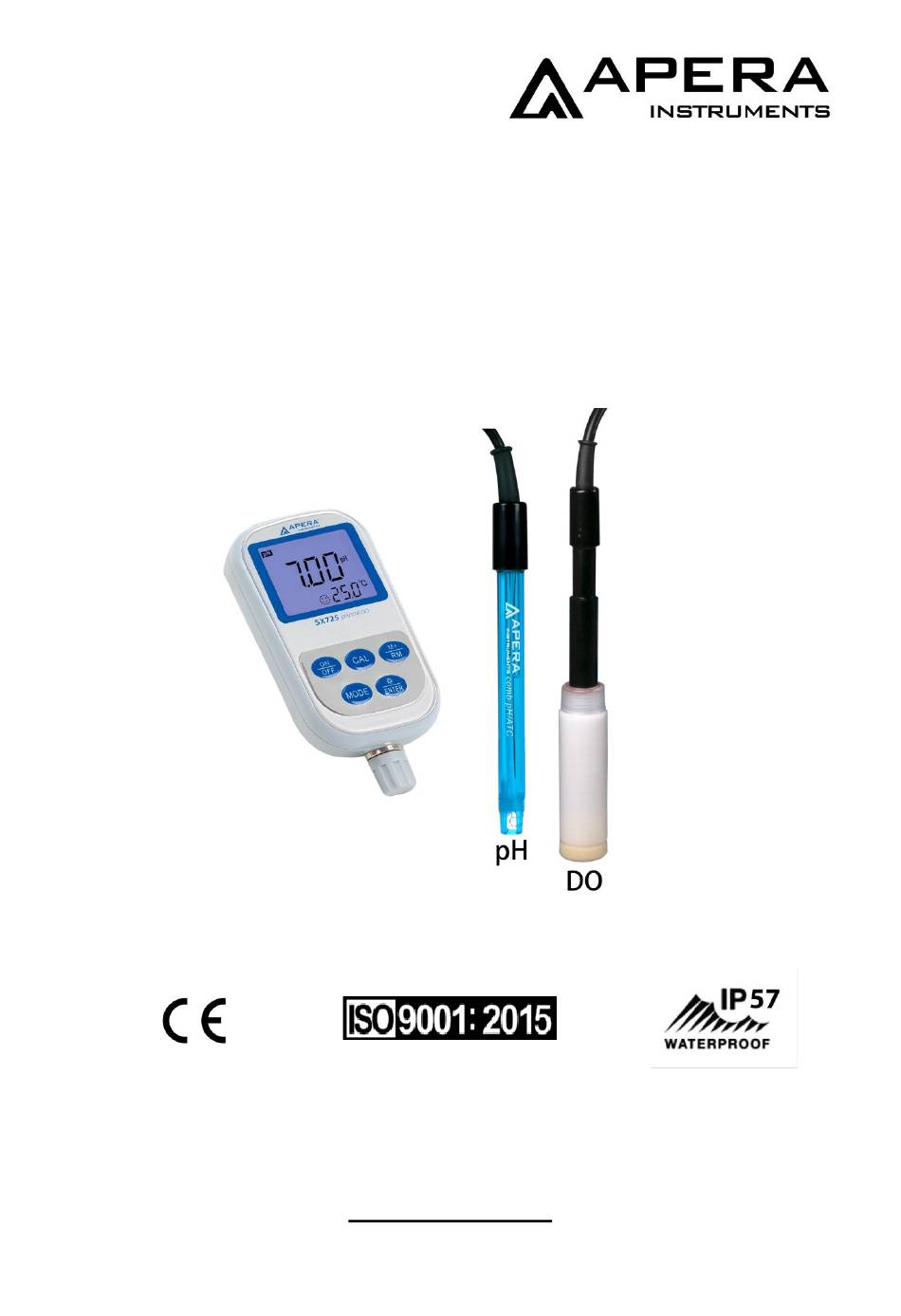

- Seite 1 SX725 Tragbares pH-/DO-Messgerät Bedienungsanleitung APERA Instruments (Europe) GmbH aperainst.de - 1 -...
-
Seite 2: Inhaltsverzeichnis
Übersicht ..................... - 3 - Technische Daten ..................- 4 - pH-Wert ......................- 4 - ORP (mV) ......................- 4 - Gelöster Sauerstoff (DO) .................. - 4 - Weitere technische Parameter ................- 4 - Betriebsbedingungen ..................- 5 - Über das Messgerät .................. -
Seite 3: Scannen Sie Den Qr-Code, Um Das Videotutorial Anzusehen
Scannen Sie den QR-Code, um das Videotutorial anzusehen Übersicht Vielen Dank, dass Sie sich für das tragbare pH-/DO-Messgerät SX725 von Apera Instruments entschie- den haben (im Folgenden kurz "das Messgerät" genannt). Bevor Sie das Messgerät verwenden, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, damit Sie es richtig verwenden und warten können. -
Seite 4: Technische Daten
Technische Daten 2.1 pH-Wert Messbereich (-2,00 bis 19,99) pH Auflösung 0,1/0,01 pH Genauigkeit Gerät: ±0.01 pH; Insgesamt: ±0.02 pH Eingangsstrom ≤2×10 Eingangsimpedanz ≥1×1012 Ω Stabilität ±0.01 pH/3h Temp.-Kompensation (0 to 100) °C (automatisch) 2.2 ORP (mV) Messbereich (mV/ORP/EH) -1999mV bis 0 bis 1999mV Auflösung 1 mV Genauigkeit... -
Seite 5: Betriebsbedingungen
2.5 Betriebsbedingungen Temperatur 5 bis 35 °C Luftfeuchtigkeit ≤ 85% IP-Schutzart IP57 Über das Messgerät 3.1 Bildschirm ① —— Parametersymbol ② —— Messwert ③ —— Seriennummer und Symbol von zu speichernden bzw. gespeicherten Werten sowie Anzeige für spezielle Zustände: M+ — Messwert wird gespeichert RM — Gespeicherter Wert wird abgerufen ④ —— Messeinheit ⑤ —— Temperaturmesswert und -einheit ⑥ —— Symbol für Messstabilisierung... -
Seite 6: Hintergrundbeleuchtungs- Und Bestätigungstaste
— Hintergrundbeleuchtungs- und Bestätigungstaste 3.2.4 (a) Im Messmodus: kurz drücken, um die Hintergrundbeleuchtung ein- und auszuschalten (b) Im Kalibrierungsmodus oder in den Einstellungen: kurz drücken, um Kalibrierung bzw. Änderungen in den Einstellungen zu bestätigen und in den Messmodus zurückzukehren (c) Im Messmodus: gedrückt halten, um pH-Auflösung zu ändern (0,01 →... -
Seite 7: Lieferumfang
Lieferumfang SX725 Tragbares pH-/DO- 201T-S kombinierte DO502 innere Lösung für DO- Messgerät pH/Temp.-Elektrode Elektroden (30 ml) DO503 Membrankappe x3 DO500 DO-Elektrode AA-Batterie ×2 Polierpapier für Goldkathode ×2 Schraubendreher pH-Kalibrierlösungen (pH 4,00, pH 7,00 und pH 10,01), je 50 ml Bedienungsanleitung Tragekoffer Vor dem Gebrauch Was Sie zusätzlich zu dem, was im Lieferumfang enthalten ist, benötigen: Reines Wasser (RO, destilliertes oder entionisiertes Wasser) zum Abspülen der Elektrode. -
Seite 8: Ph-Messung
pH-Messung Schalten Sie das Messgerät mit ein und schließen die pH-Elektrode 201T-S an (s. Abschnitt 5). Das Messgerät wechselt automatisch in den pH-Messmodus. 6.1 pH-Elektrode Das Messgerät wird mit der 3-in-1-Kombinationselektrode 201T-S mit eingebautem Temperatursensor geliefert, welcher eine automatische Temperaturkompensation ermöglicht. Diese Elektrode ist nur für die pH-Messung von allgemeinen wässrigen Lösungen geeignet. -
Seite 9: Hinweise Zur Ph-Kalibrierung
Wenn sich der Messwert stabilisiert hat ( erscheint und bleibt), drücken Sie erneut kurz , um die Kalibrierung des ersten Punktes durchzuführen. "7,00 pH" beginnt aufzuleuchten und erscheint, was anzeigt, dass die Kalibrierung des ersten Punktes abgeschlossen ist und das Messgerät zum zweiten Punkt übergeht. -
Seite 10: Messung Des Ph-Werts
und wählen Sie pH 7,00 und pH 10,01 zur Kalibrierung, wenn der Messbereich sich innerhalb des Alkalitätsbereichs (> pH 7) befindet. c) Führen Sie eine 3-Punkt-Kalibrierung durch, wenn Sie eine sehr hohe Genauigkeit erreichen wollen, wenn Ihr Messbereich besonders breit ist oder, wenn Ihre Elektrode für längere Zeit nicht ver- wendet wurde. -
Seite 11: Empfohlene Ph-Elektroden Für Verschiedene Anwendungen
6.5 Empfohlene pH-Elektroden für verschiedene Anwendungen Anwendung Ideale Apera pH-Elektroden Allgemeine Wasserlösungen 201T-S, LabSen 211, LabSen 213 Getränk, Bier, Wein LabSen 211, LabSen 213 Lösungen mit geringer Ionenstärke (RO-Wasser, des- LabSen 801, LabSen 803 tilliertes Wasser, deionisiertes Wasser...) Flüssige Lebensmittel (Milch, Sahne, Joghurt, Marme- LabSen 821, LabSen 823 lade, Sauce, etc.) Hochtemperatur-Lösungen... -
Seite 12: Einstellungen
6.6 Einstellungen Tabelle (4-1) Menüpunkt Einstellung Code Parameter USA (U.S.A Serie) NIS (NIST Serie) Auswahl der Kalibrierserie CH (China Serie) pH-Temperaturkompensation für OFF-On Reinwasser pH-Temperaturkompensation für OFF-On Reinwasser mit Ammoniak Temperatureinheit °C - °F Hintergrundbeleuchtung 0-1-3-6 Min Automatisches Ausschalten 0-10-20 Min Auf Werkseinstellung zurücksetzen OFF-On 6.6.1 Auswahl der Kalibrierserie (P1) - Seite 13 6.6.3 pH-Temperaturkompensation für Reinwasser mit Ammoniak (P3) (a) Drücken Sie im P2-Modus , um in den P3-Modus zu gelangen (siehe Picture(4-4)) (b) Mit oder wählen Sie , um die Temperaturkompen- sation für Reinwasser mit Ammoniak zu aktivieren, oder , um sie zu deaktivieren. (c) Drücken Sie , um zu der nächsten Einstellung zu wechseln oder , um in den Messmodus...
-
Seite 14: Reinigung Der Ph-Elektrode
6.6.6 Automatisches Ausschalten (P6) (a) Drücken Sie im P5-Modus , um in den P6-Modus zu gelangen (siehe Picture(4-7)). (b) Mit oder ändern Sie, nach welcher Zeit das Gerät bei Nichtbenutzung ausgeschaltet wird: 0 – 10 – 20 min. Ist 0 min eingestellt, so ist diese Funktion deaktiviert. (c) Drücken Sie , um zu der nächsten Einstellung zu wechseln oder , um in den Messmodus... -
Seite 15: Informationen Zur Selbstdiagnose
3) Für andere spezielle Verunreinigungen, siehe folgende Tabelle: Verunreinigung Reinigungslösung Anorganisches Metalloxid Verdünnte Säure (weniger als 1mol/L) Organisches Lipid, proteinhaltige Proben Apera Reinigungslösung (AI1166) Harz-Makromolekül Verdünnter Alkohol, Aceton, Ether Farben Verdünntes Bleichmittel, Peroxid 6.8 Informationen zur Selbstdiagnose Während des Gebrauchs können die folgenden Symbole auf der LCD-Anzeige erscheinen. Dabei handelt es sich um Selbstdiagnoseinformation des Messgeräts, die Ihnen dabei helfen können, zu verstehen, was mit dem Messgerät oder der Elektrode nicht stimmen könnte. -
Seite 16: Hinweise Zur Ph-Messung
6.9 Hinweise zur pH-Messung 1) Lagern Sie die pH-Elektrode niemals in reinem oder destilliertem Wasser, da dies die Elektrode beschädigt. Lagern Sie die Elektrode immer in 3M KCL Einweichlösung (AI1107). 2) Wenn Sie eine Luftblase im Glaskolben der pH-Elektrode finden, schütteln Sie die Elektrode ein- fach ein paar Mal kräftig, um sie zu entfernen. -
Seite 17: Do-Kalibrierung (Gesättigter Sauerstoff)
Die Elektrodenpolarisation dient dazu, den restlichen Sauerstoff in der inneren Lösung der Mem- brankappe zu verbrauchen, um eine schnelle Reaktion und hohe Genauigkeit zu gewährleisten. Wenn eine neue Membrankappe eingesetzt oder eine neue innere Lösung hinzugefügt wird, sollte die Polari- sationszeit 30 statt 5 Minuten betragen. -
Seite 18: Do-Messung In Stehendem Wasser
stabilisiert hat, und drücken Sie dann , um den Messwert aufzuzeichnen. Wenn der Messwert nicht stabilisiert werden kann, schwenken Sie die Elektrode langsam im Wasser, um einen stabilen Messwert zu erhalten (dauert normalerweise 1-5 Minuten). 7.3.2 DO-Messung in stehendem Wasser Schalten Sie das Messgerät ein. -
Seite 19: Reinigen Der Goldkathode
7.5.2 Luftblasen beseitigen Überprüfen Sie die innere Lösung in der Elektrodenmembrankappe. Stellen Sie sicher, dass sie keine Luftblasen enthält. Wenn Luftblasen vorhanden sind, schrauben Sie die Membrankappe ab und geben Sie neue innere Lösung hinzu, um die Blasen zu entfernen. Schrauben Sie dann die Kappe wieder auf. 7.5.3 Reinigen der Goldkathode Wenn die Goldkathode verunreinigt ist, verwenden Sie das Polierpapier (DO504), um die Goldkathode... -
Seite 20: Null-Sauerstoff-Kalibrierung
7.6 Null-Sauerstoff-Kalibrierung Normalerweise ist es nicht erforderlich, eine Null-Sauerstoff-Kalibrierung durchzuführen, es sei denn, Sie haben eine hohe Anforderung an die Genauigkeit bei niedrigem Sauerstoffgehalt (<1,0 ppm). Um eine Null-Sauerstoff-Kalibrierung durchzuführen, führen Sie die folgenden Schritte aus: Bereiten Sie 100 ml sauerstofffreies Wasser vor: Geben Sie 5,0 g wasserfreies Natriumsulfit (Na ) in ein 100 ml-Becherglas, fügen Sie 100 mL destilliertes Wasser hinzu und mischen Sie gut, bis es sich aufgelöst hat. -
Seite 21: Manuelle Kompensation Des Luftdrucks (Barometrischer Druck)
Beschichtung ablöst. Spülen Sie sie einfach durch Schwenken in reinem Wasser ab, um Verunrei- nigungen zu entfernen. Bei organischen Verunreinigungen spülen Sie sie mit warmem Wasser ab, das Reinigungsmittel oder Alkohol enthält. 7.8 Manuelle Kompensation des Luftdrucks (barometrischer Druck) Der gelöste Sauerstoff wird auch vom Luftdruck beeinflusst. Das Messgerät verfügt über die Funk- tion der manuellen Luftdruckkompensation. - Seite 22 7.9.3 Kalibrierung des Salzgehalts (P2) (a) Drücken Sie im P1-Modus , um in den P2-Modus zu gelangen (siehe Picture (4-3)). (b) Tauchen Sie die DO-Elektrode in 12,88 mS/cm Kalibrierungslösung (separat erhältlich) ein und achten darauf, dass sich die Salinitätsel- ektrode vollständig in der Lösung befindet. Rühren Sie kurz um, hal- ten die Elektrode still und drücken , sobald sich der Wert stabilisiert hat (Smiley wird angezeigt).
- Seite 23 7.9.6 Hintergrundbeleuchtung (P5) (a) Drücken Sie im P4-Modus , um in den P5-Modus zu gelangen (siehe Picture (4-6)). (b) Mit oder ändern Sie, nach welcher Zeit die Hinter- gundbeleuchtung Nichtbedienung ausgeschaltet wird: 0 - 1 - 3 - 6 min. Die Hintergrundbeleuchtung ist deaktiviert, wenn 0 min eingestellt wird. (c) Drücken Sie , um zu der nächsten Einstellung zu wechseln oder , um in den Messmodus...
-
Seite 24: Garantie
Wir garantieren, dass dieses Instrument frei von Material- und Verarbeitungsfehlern ist und verpflichten uns, nach Ermessen von APERA INSTRUMENTS (Europe) GmbH jedes fehlerhafte oder beschädigte Produkt, das auf die Verantwortung von APERA INSTRUMENTS (Europe) GmbH zurückzuführen ist, für einen Zeitraum von ZWEI JAHREN (SECHS MONATEN für die Elektrode) ab Lieferung kostenlos zu reparieren oder zu ersetzen. -
Seite 25: Anhang 2: Konzentration Von Gelöstem Sauerstoff In Gesättigtem Wasser Bei Verschiedenen Luftdruckwerten
9.2 Anhang 2: Konzentration von gelöstem Sauerstoff in gesättigtem Wasser bei verschiedenen Luftdruckwerten Luftdruck Konzentration von gelöstem Sauerstoff (mg/L) mmHg 15°C 25°C 35°C 100,00 9,94 8,14 6,85 100,13 9,96 8,15 6,86 100,26 9,97 8,16 6,87 100,40 9,98 8,17 6,88 100,53 9,99 8,18 6,89... -
Seite 26: Anhang 3: Konzentration Von Gelöstem Sauerstoff In Verschiedenen
16000 4878 63,38 5,16 6500 1982 80,03 6,52 17000 5183 62,58 5,10 7000 2134 78,56 6,40 18000 5488 61,79 5,03 APERA INSTRUMENTS (Europe) GmbH Addresse: Wilhelm-Muthmann-Str.18 42329 Wuppertal, Deutschland Tel: +49 202 51988998 Email: info@aperainst.de Website: aperainst.de - 26 -...
