3.4 Funktionsprinzip
3.4.1 Vakuumsystem VO
3.4.2 Klauen-Vakuumpumpe MV
3.5 Bestimmungsgemäße Verwendung
0870S03254_VO 0040-0080_B_-0000_IM_de
Die einstufige Klauen-Vakuumpumpe evakuiert einen Vakuumbehälter (VST, Abb. 1),
der als Vakuumspeicher dient. Das Druckgas der Vakuumpumpe wird gegen Atmosphäre
ausgestoßen.
Zwischen Vakuumpumpe und Vakuumbehälter ist ein Luftfilter installiert. Das geförderte
Gas tritt vom Vakuumbehälter kommend über den Luftfilter in die Vakuumpumpe ein.
Der Luftfilter dient der Abscheidung von Staub und anderen festen Fremdstoffen aus
dem Saugmedium.
Nach dem Einschalten des Hauptschalters schaltet die Vakuumpumpe ein. Über den im
Vakuumbehälter installierten Drucktransmitter wird die Drehzahl des Motors über den
Frequenzumformer druckabhängig geregelt. Wird über einen bestimmten Zeitraum (ein-
stellbar) kein Vakuum benötigt, schaltet die Vakuumpumpe selbstständig aus. Bei Über-
schreiten des eingestellten Solldrucks, schaltet die Vakuumpumpe automatisch wieder
ein.

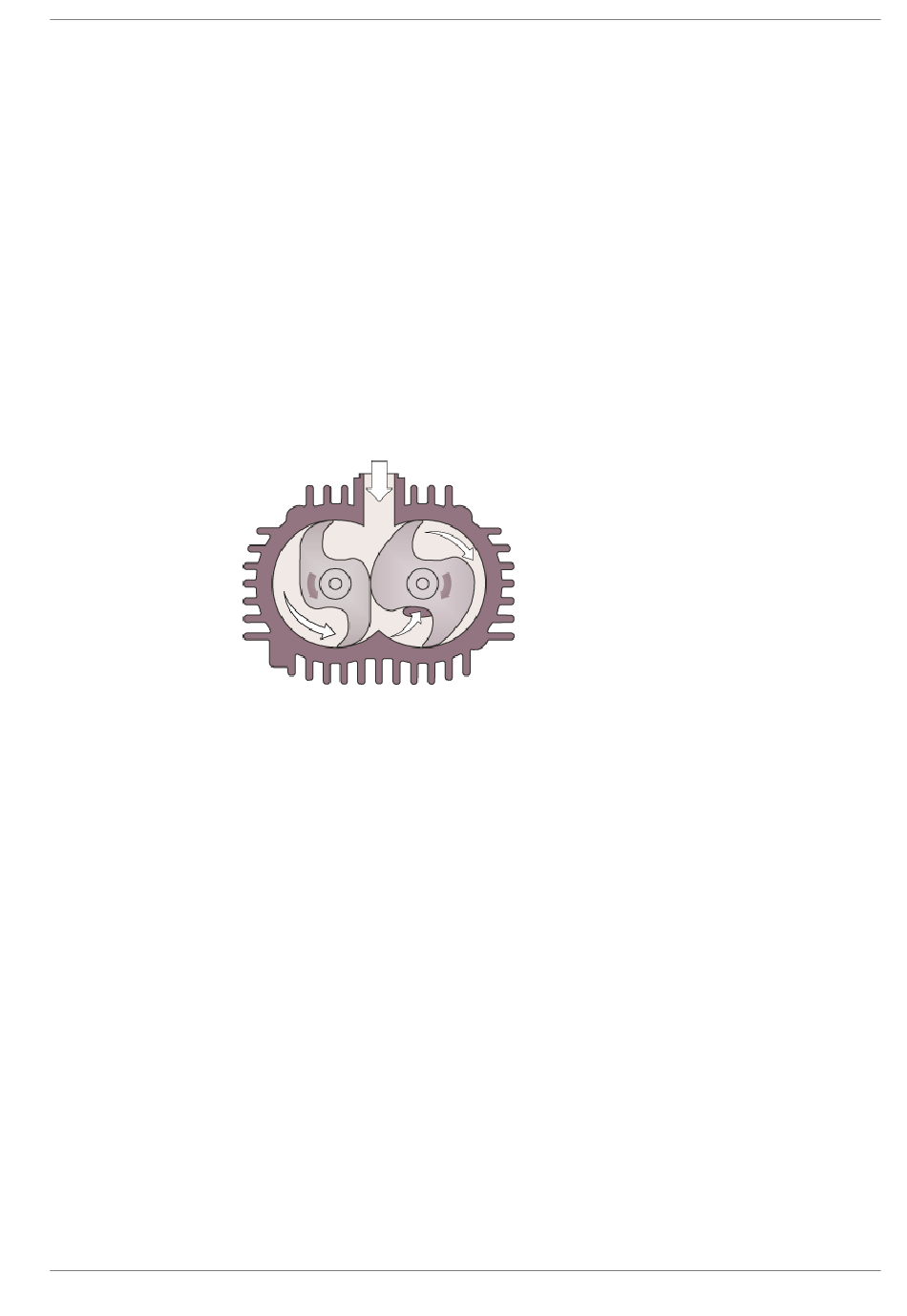

Abb. 3:
Funktionsprinzip Klauen-Vakuumpumpe MV
Die Klauen-Vakuumpumpe MV arbeitet nach dem Klauen-Prinzip.
Das Vakuumsystem ist für das Fördern von Luft und anderen trockenen, nicht-aggressi-
ven, nicht-toxischen und nicht-explosiven Gasen konzipiert.
Die Förderung anderer Medien führt zu einer erhöhten thermischen und/oder mechani-
schen Belastung des Vakuumsystems und darf nur nach Rücksprache mit Busch erfolgen.
Das Vakuumsystem ist für den Betrieb in einer nicht-explosionsgefährdeten Umgebun-
gen ausgelegt. Das Vakuumsystem kann kontinuierlich bei Enddruck betrieben werden
und ist für einen Dauerbetrieb mit bis zu 40 mbar geeignet. Die zulässigen Umgebungs-
bedingungen finden Sie in den Technischen Daten (Kap. 15).
Das Vakuumsystem ist für eine Innenanwendung ausgelegt, bei einer Außeninstallation,
kontaktieren Sie Busch, um gegebenenfalls besondere Vorkehrungen zu treffen.
