7.1.5 DIP-Schalter

0870S03254_VO 0040-0080_B_-0000_IM_de

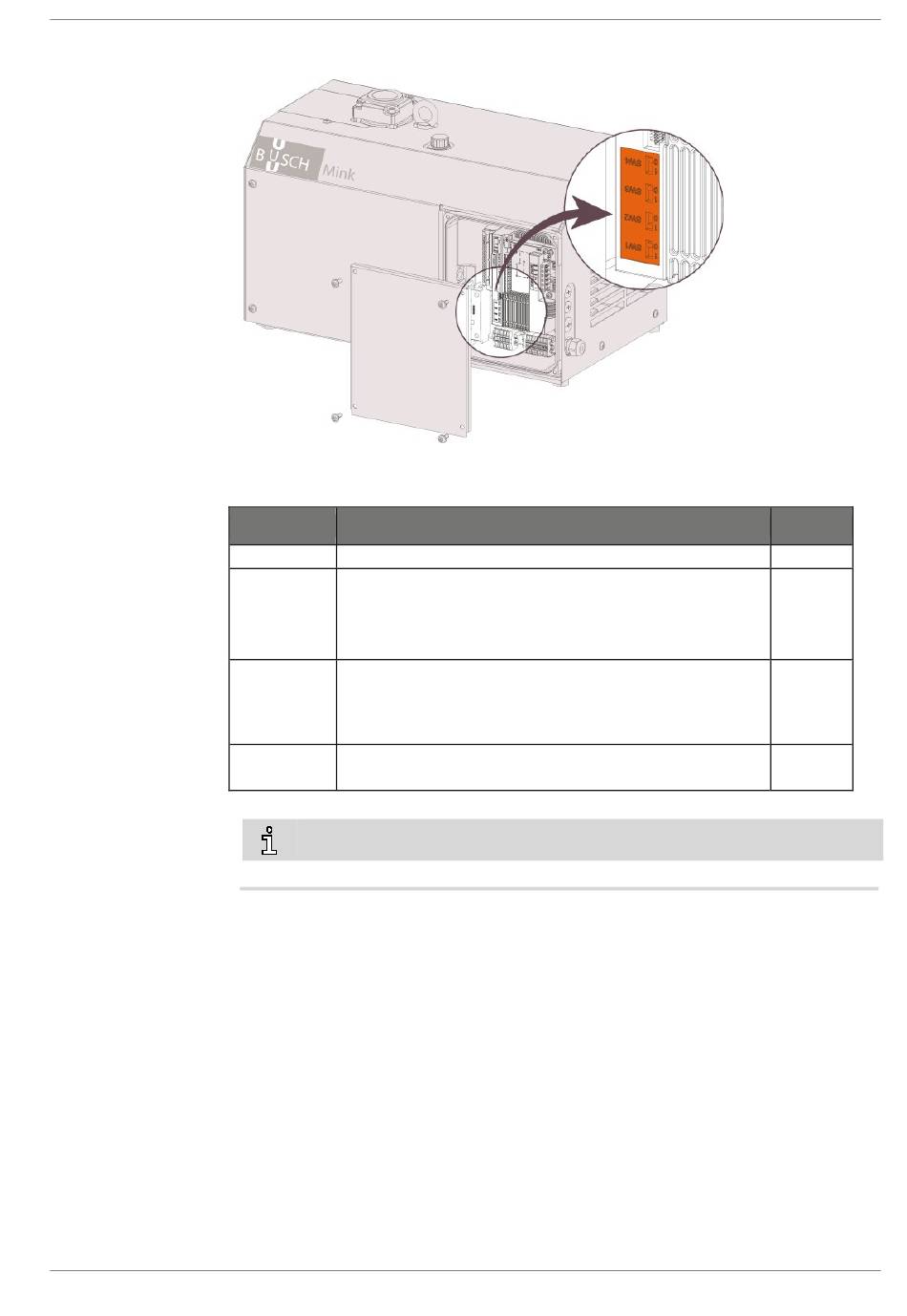

Abb. 11: DIP-Schalter an der Vakuumpumpe

Mit den DIP-Schaltern werden folgende Einstellungen vorgenommen:
DIP Schalter Beschreibung
SW4 Nicht keine Funktion
0 = Analoger Eingang 2 funktioniert im Stromstärke-Modus
(4 – 20 mA)
SW3
1 = Analoger Eingang 2 funktioniert im Spannungs-Modus
(2 – 10 V)
0 = Analoger Eingang 1 funktioniert im Stromstärke-Modus
(4 – 20 mA)
SW2
1 = Analoger Eingang 1 funktioniert im Spannungs-Modus
(2 – 10 V)
0 = Digitale Eingänge sind mit der Masse verbunden
SW1
1 = Digitale Eingänge sind von der Masse getrennt
HINWEIS
Einstellungen der DIP-Schalter siehe Schaltplan Kap. 14.2.
7 | Inbetriebnahme
Standard
0
0
0
0
21 / 52
