7 | Inbetriebnahme

7.1.2 Anzeige- und Bedienelemente am Motorschutzschalter

7.1.3 Anzeige- und Bedienelemente am Vakuumsystem

7.1.4 LED-Anzeige an der Vakuumpumpe

20 / 52

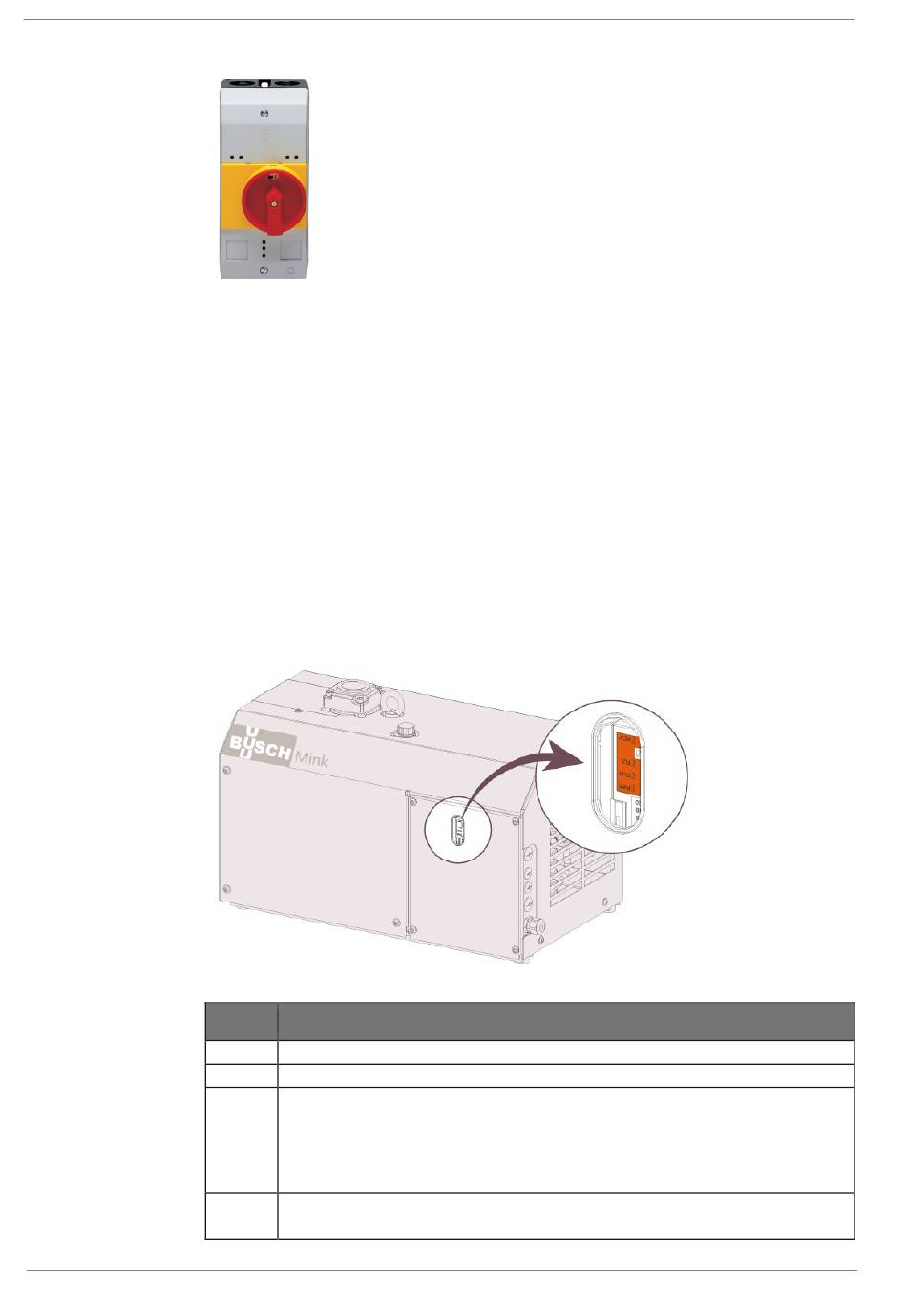

Abb. 9: Motorschutzschalter
Das Vakuumsystem wird über den Hauptschalter am Motorschutzschalter (100Q1) ein-
geschaltet. Der Hauptschalter verfügt über einen Unterspannungsauslöser zum Schutz
vor Restspannung bei Verwendung einer steckbaren Stromversorgung.
Folgende Anzeigeelemente sind vorhanden:
• Vakuummeter (PG, Abb. 1),
zeigt den Druck im Vakuumbehälter an
• Belüftungsventil (VV, Abb.1)
Bei Wartungsarbeiten wird das Vakuumsystem mit diesem Ventil auf Atmosphären-
druck belüftet.
• LED-Anzeige an der Vakuumpumpe (LED, Abb. 1)
zeigt die Zustände des Frequenzumformers an

Abb. 10: LED-Anzeigen an der Vakuumpumpe

LED Beschreibung
PWR Leuchtet, wenn eine Stromversorgung der Vakuumpumpe besteht.
RUN Leuchtet, wenn die Vakuumpumpe in Betrieb ist.
FLT Leuchtet, wenn sich die Vakuumpumpe in einem Fehlerzustand befindet. Blinkt,
wenn das Wartungsintervall erreicht ist (alle 8000 Betriebsstunden). Wartungs-
zähler ist über Klemme 14 (Digitaleingang 4) der Steuereinheit rücksetzbar.
Fehlercode: siehe Kap. 9.1 „Fehlersuche" im Dokument „Anleitung für Pum-
pensteuerung" Art-Nr. 0870 166 596
RDY Leuchtet, wenn die Vakuumpumpe betriebsbereit ist und kein Fehler vorliegt.
Blinkt, wenn eine Warnung aktiv ist.
