3 | Produktbeschreibung

3.2 Ansicht Klauen-Vakuumpumpe MV

3.3 Aufbau

8 / 52
IN Sauganschluss
OUT Gasauslass
Öleinfüllschraube (Ölmess-
OFP
stab)
Ölablassschraube
ODP
(unter der Abdeckung)
CAI Kühllufteinlass
NP Typenschild

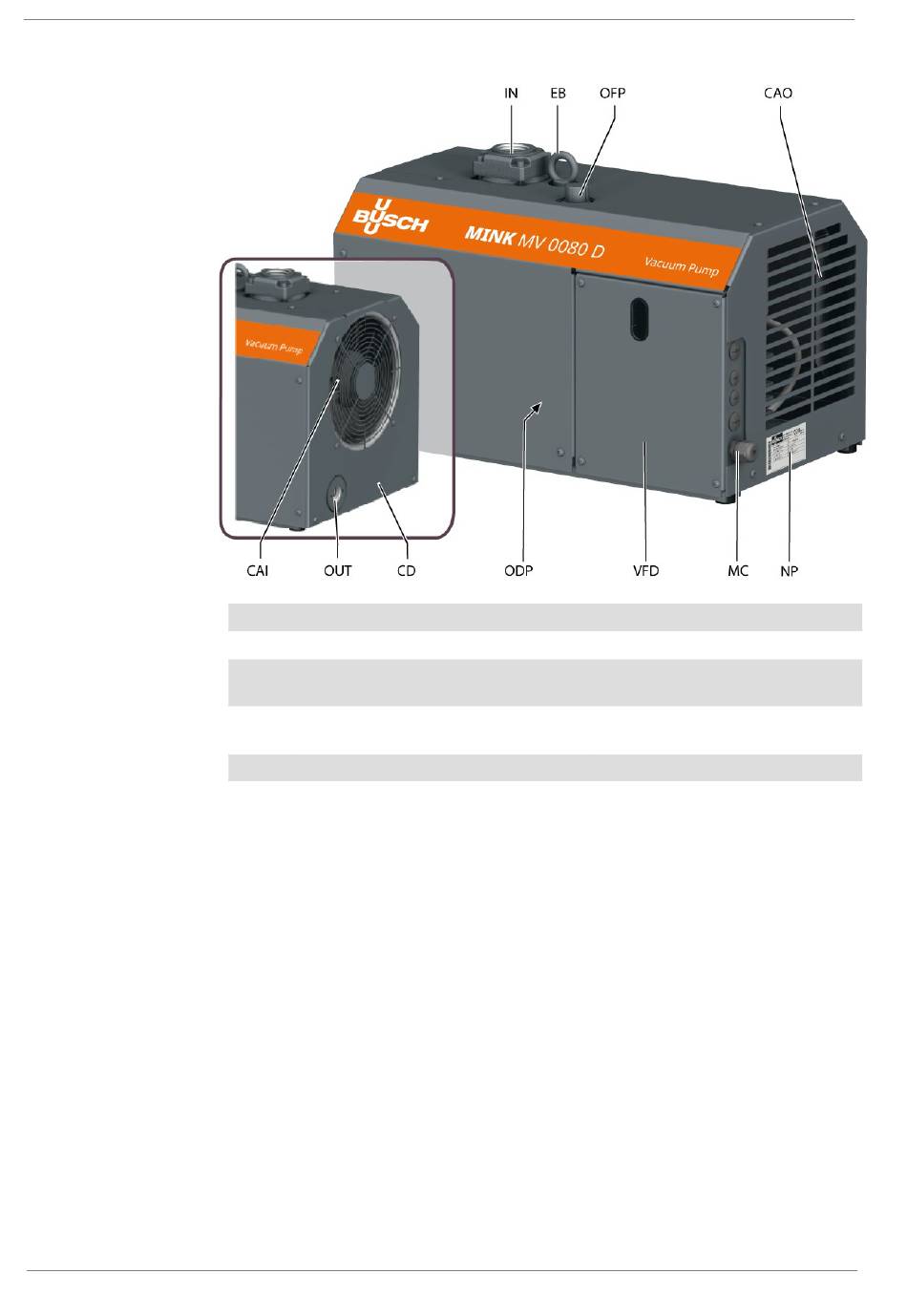

Abb. 2: Ansicht Klauen-Vakuumpumpe Mink Typ MV
Das Vakuumsystem SIMPLEX VO besteht aus einer einstufigen Klauen-Vakuumpumpe
vom Typ MV mit integriertem Frequenzumrichter für den Antrieb. Die Vakuumpumpe ist
auf einem Vakuumbehälter montiert.
Der saugseitige Luftfilter und das im Saugflansch eingebaute Sieb verhindern das Eindrin-
gen von Schmutzpartikeln in die Vakuumpumpe.
Am Vakuumbehälter ist ein Drucktransmitter zur Druckregelung installiert. Ein Vakuum-
meter zeigt den Druck im Vakuumbehälter an.
Das Vakuumsystem ist komplett verrohrt. Der Motor ist auf einen Motorschutzschalter
verdrahtet.
Das Vakuumsystem ist auch als fahrbare Variante mit vier Rollen und einem Schiebebü-
gel erhältlich.
CAO Kühlluftauslass
VFD Frequenzgesteuerter Antrieb
Kondensatablass
CD
(Aqua-Ausführung)
MC Anschluss Versorgungsspannung
EB Ringschraube
0870S03254_VO 0040-0080_B_-0000_IM_de
