7.1.7 Mess- und Regeleinrichtungen und Einstellungen

0870S03254_VO 0040-0080_B_-0000_IM_de
Anschluss des Handbedienteils an die Vakuumpumpe
GEFAHR
Gefahr durch Stromschlag!
Ein Stromschlag kann zum Tode oder schwerste Verletzungen führen.
• Vor elektrischen Arbeiten sicherstellen, dass die Vakuumpumpe von der Stromversor-
gung getrennt und gegen versehentliches Einschalten gesichert ist. Nachdem sich die
LED-Anzeigen ausschalten, noch weitere 60 Sekunden abwarten.
• Elektrische Installationsarbeiten dürfen nur von ausgebildeten Fachpersonen durchge-
führt werden.

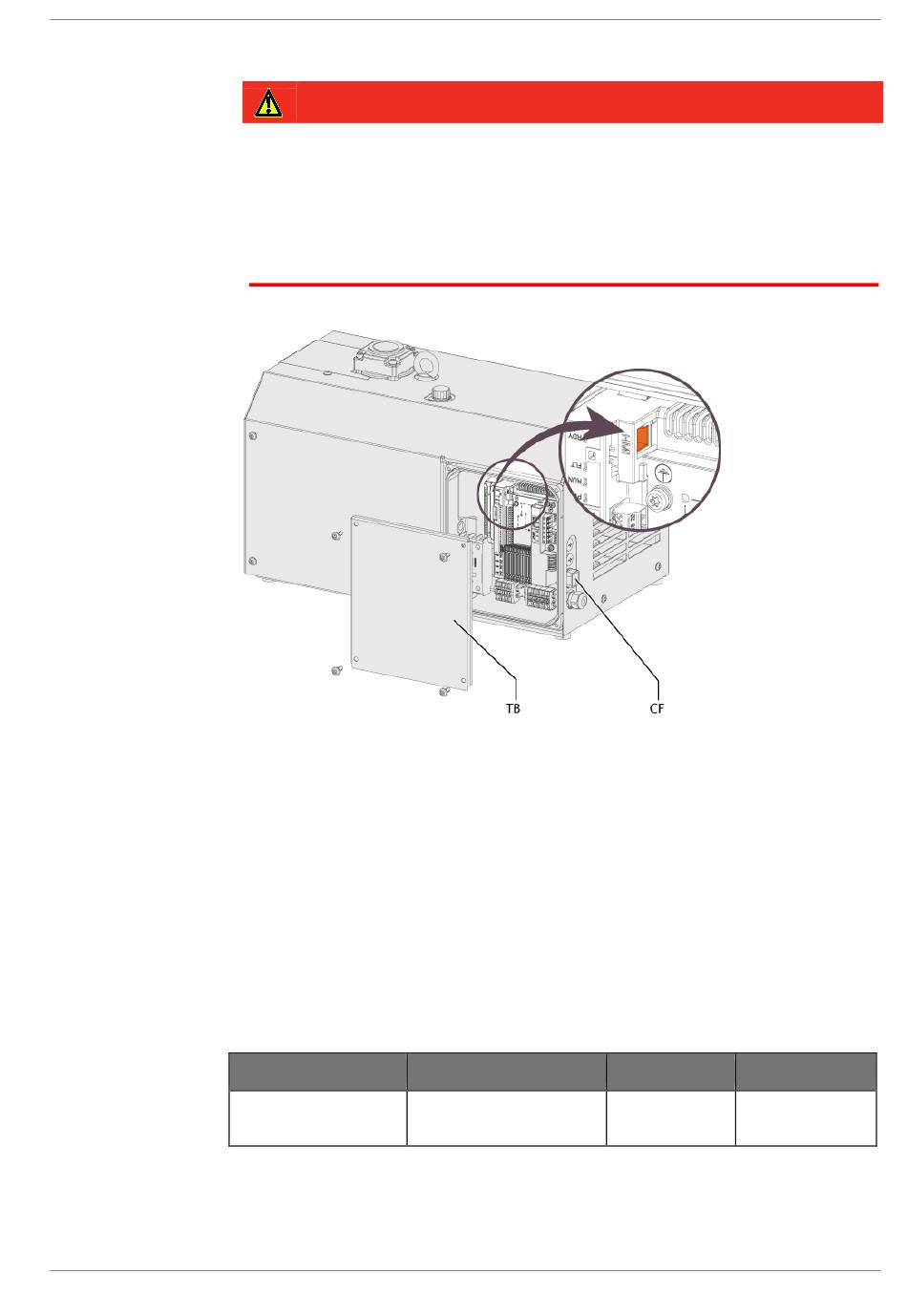

Abb. 14: Anschluss des Bedienteils an die Vakuumpumpe

Das Bedienteil wird an der RJ-45-Buche (HMI) angeschlossen.
Gehen Sie wie folgt vor:
• Öffnen Sie den Deckel des Klemmenkastens
• Das Kabel des Keypads durch die mitgelieferte Kabeldurchführung (CF) ziehen.
• Kabeldurchführung einschrauben
• Verbindungsteil des Keypads mit der dafür vorgesehenen Schnittstelle an der Vakuum-
pumpe (HMI) verbinden.
• Schließen Sie den Deckel des Klemmenkastens (TB).
Das Vakuumsystem ist mit einem Drucktransmitter im Vakuumbehälter, zur druckabhän-
gigen Regelung der Vakuumpumpe ausgestattet.
Bezeichnung
Drucktransmitter im
Vakuumbehälter
Tab. 1: Schaltwerte
Der Sollwert kann über den Parameter 12.2 des Frequenzumrichters eingestellt werden
Zur Einstellung wird das Parametrier-Kit oder das Handbedienteil benötigt.
Werkseinstellung des Sollwertes: 100 mbar (10%).

Funktion

Druckabhängige Regelung
der Vakuumpumpe
7 | Inbetriebnahme
Messbereich Einstellwert
0 ‒ 1 bar abs.
Sollwert
4 ‒ 20 mA
