Qlima MS-AC 5001 Gebrauchsanweisung Seite 102

2.2
2.3
2.4
2.5
u
102

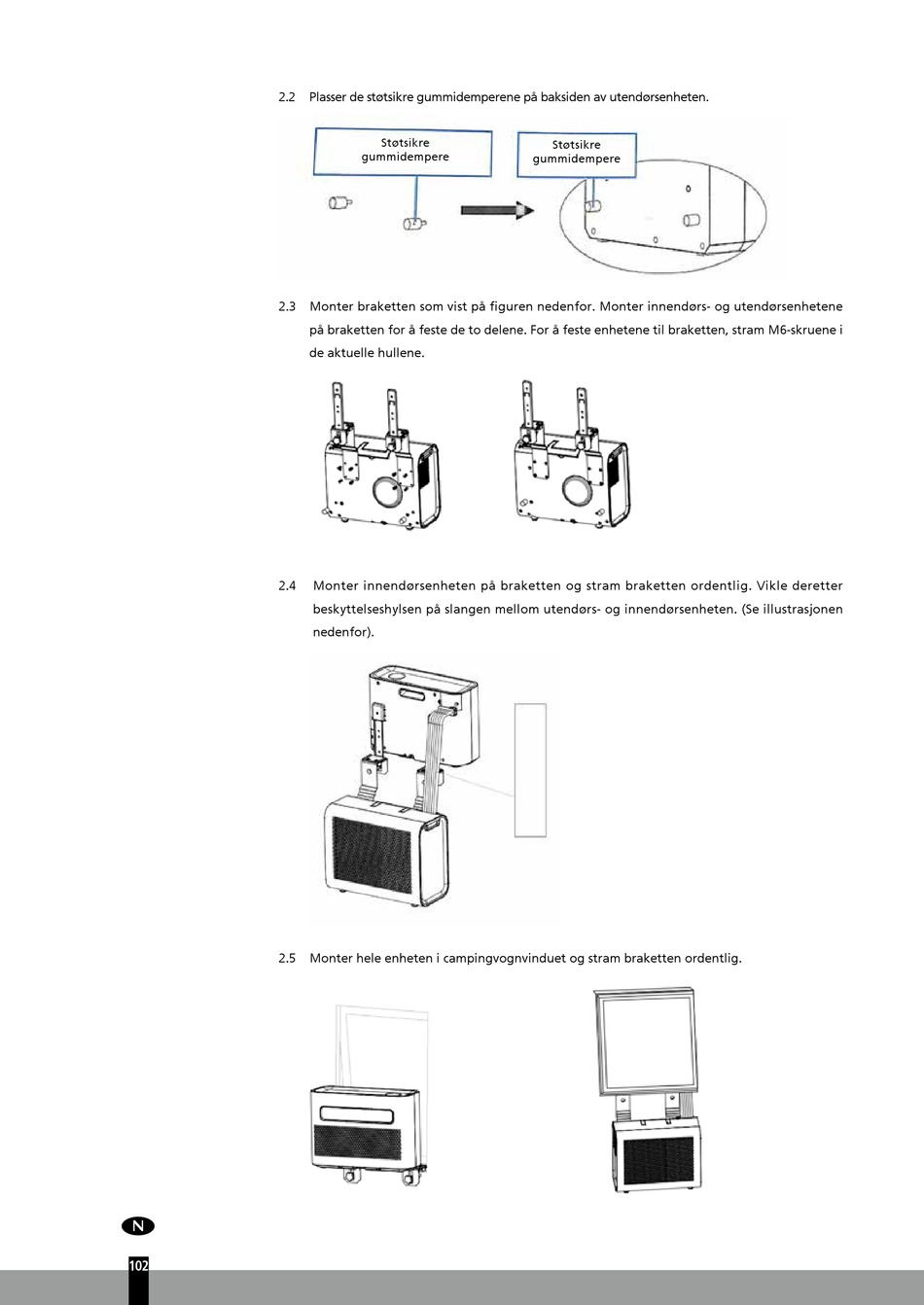

Plasser de støtsikre gummidemperene på baksiden av utendørsenheten.
Støtsikre
gummidempere
Monter braketten som vist på figuren nedenfor. Monter innendørs- og utendørsenhetene
på braketten for å feste de to delene. For å feste enhetene til braketten, stram M6-skruene i
de aktuelle hullene.
Monter innendørsenheten på braketten og stram braketten ordentlig. Vikle deretter
beskyttelseshylsen på slangen mellom utendørs- og innendørsenheten. (Se illustrasjonen
nedenfor).
Monter hele enheten i campingvognvinduet og stram braketten ordentlig.
Støtsikre
gummidempere
