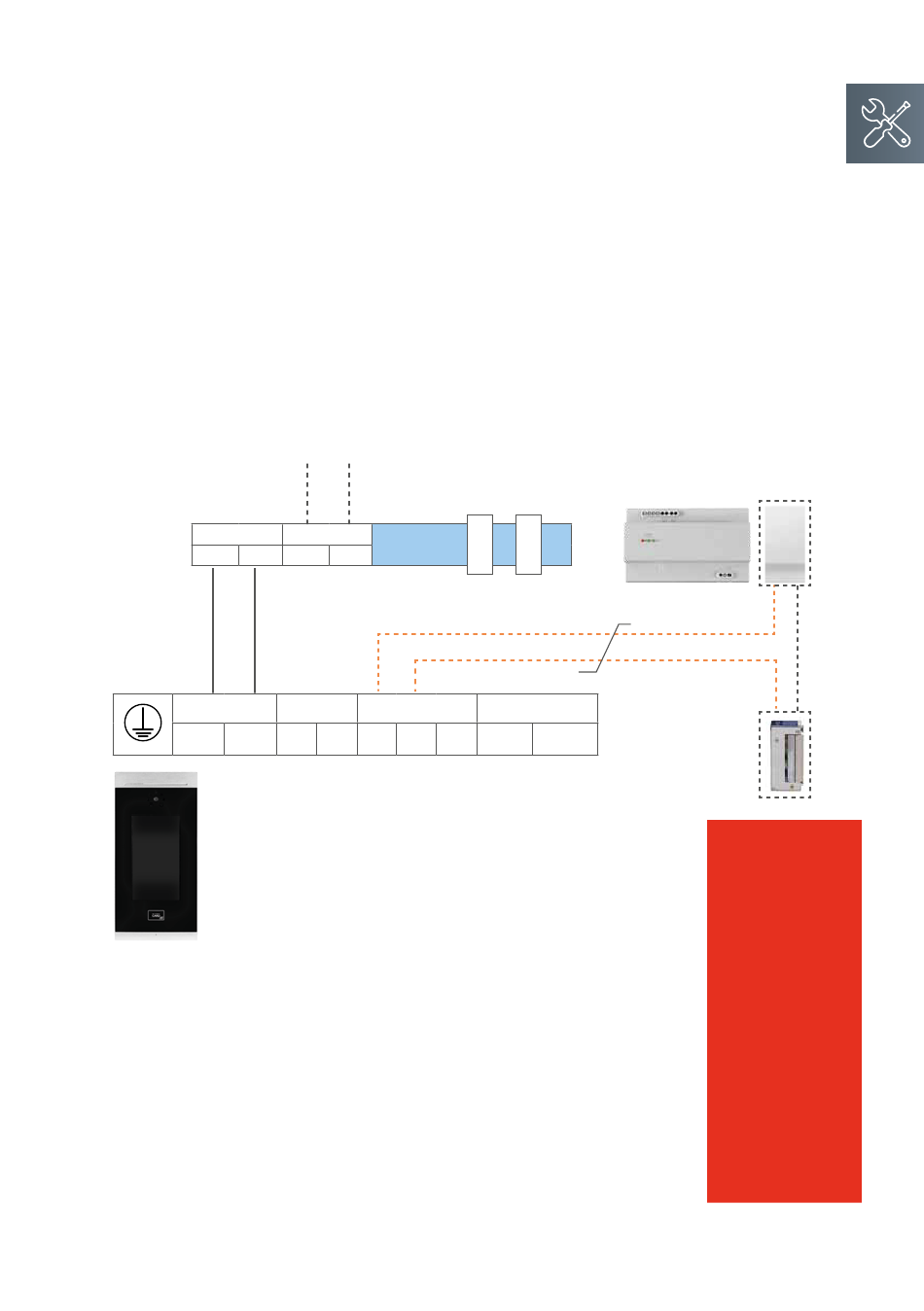

B) Anschluss eines Türöffners über separaten Trafo
BUS1
A1
B1
VILLA BUS
Ext. kamera
BUS A
BUS B
GND
BUS2
A2
B2
Türöffner
CAm
NO
COm
NC
L
N
VILLA NG Netzgerät
Ext. Türöffnertaste
kEY
GND
Trafo
Türöffner
+
–
HINWEIS Türöffner
(fremdfabrikat):
Türöffnerkontakt
der Türstation
mit max. 1,6 A,
24 V (DC) / 12 V (AC)
belasten!
Wir empfehlen eine
getrennte Verlegung
der Spannungs-
versorgung für den
Türöffner und der
BUS-Spannung zur
Außenstation.
23
