DE

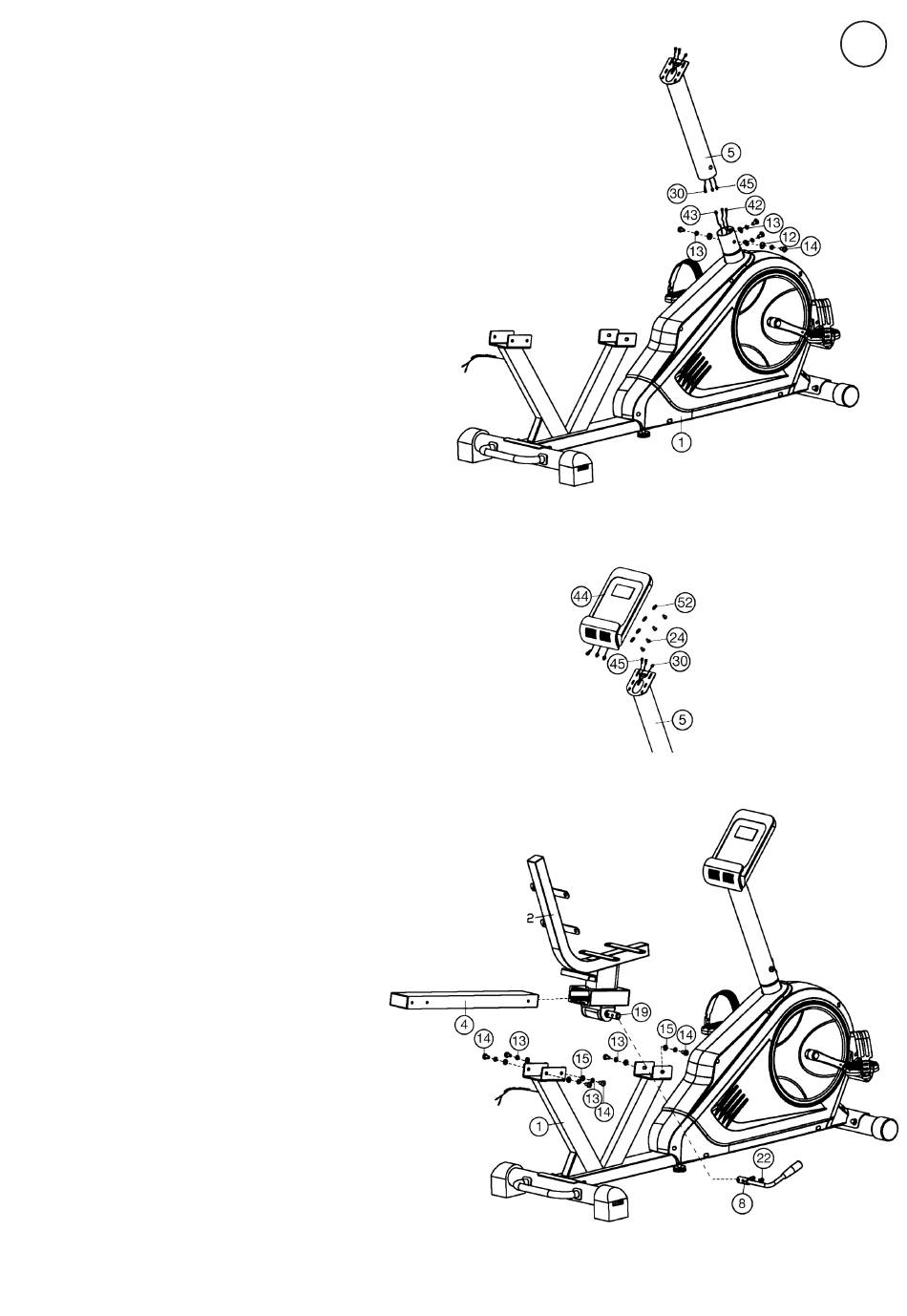

SCHRITT 3:
Montage der Computeraufnahme (5) am Grundrah-
men (1).
1. Führen Sie die Computeraufnahme (5) mit dem un-
teren Ende zur Aufnahme am Grundrahmen (1) und
verbinden Sie die die Pulsverbindungskabel 3 (45) mit
den Pulsverbindungskabeln 2 (42) und das Verbin-
dungskabel (30) dem Stellmotorkabel (43).
2. Schieben Sie die Computeraufnahme (5) in die da-
für vorgesehene Aufnahme des Grundrahmens (1).
Achten Sie darauf, dass die zuvor hergestellte Kabel-
verbindungen nicht eingequetscht werden und rich-
ten Sie die Computeraufnahme (5) gerade aus. Auf
die Schrauben M8x16 (14) je einen Federring (13) und
eine gebogene Unterlegscheibe 8//20 (12) aufstecken
und damit die Computeraufnahme (5) am Grundrah-
men (1) festschrauben.
SCHRITT 4:
Montage des Computers (44) an der Computerauf-
nahme (5).
1. Nehmen Sie den Computer (44) und stecken Sie das
Verbindungskabel (30) und die Pulsverbindungskabel
3 (45) in die entsprechenden Steckverbindung des
Computers (44) ein.
2. Legen Sie den Computer (44) auf die Computer-
aufnahme (5) und befestigen Sie diesen mittels der
Schrauben M4x10 (24) und Unterlegscheiben 4//8
(52). (Bitte Achten Sie darauf, dass die Kabel bei der
Montage des Computers nicht eingeklemmt werden.)
SCHRITT 5:
Montage der Sitzschiene (4) und der Sitzaufnahme
(2).
1. Stecken Sie den Sitzhebel (8) passend auf die Achse
(19) und schrauben Sie den Sitzhebel (8) mittels der
beiden Schrauben M6x10 (22) fest. (Um den Sitz in
eine andere Position zu verstellen ziehen Sie den Sitz-
hebel (8) nach oben. Um die Sitzposition fest zu set-
zen, drücken Sie den Sitzhebel (8) nach unten.)
2. Schieben Sie die Sitzschiene (4) in entsprechen-
der Richtung durch die Sitzaufnahme (2). Achten Sie
dabei auf die richtigen Befestigungspunkte vorne und
hinten.
3. Legen Sie die Sitzschiene (4) mit Sitzaufnahme (2)
in die Aufnahmen am Grundrahmen ( 1 ) ein, sodass
die Bohrungen fluchten. Schrauben Sie mittels der
Schrauben M8x16 (14), Federringen (13) und Unter-
legscheiben 8//16 (15) die Sitzschiene (4) am Grund-
rahmen (1) fest.
5
