Elixo 500 3S RTS

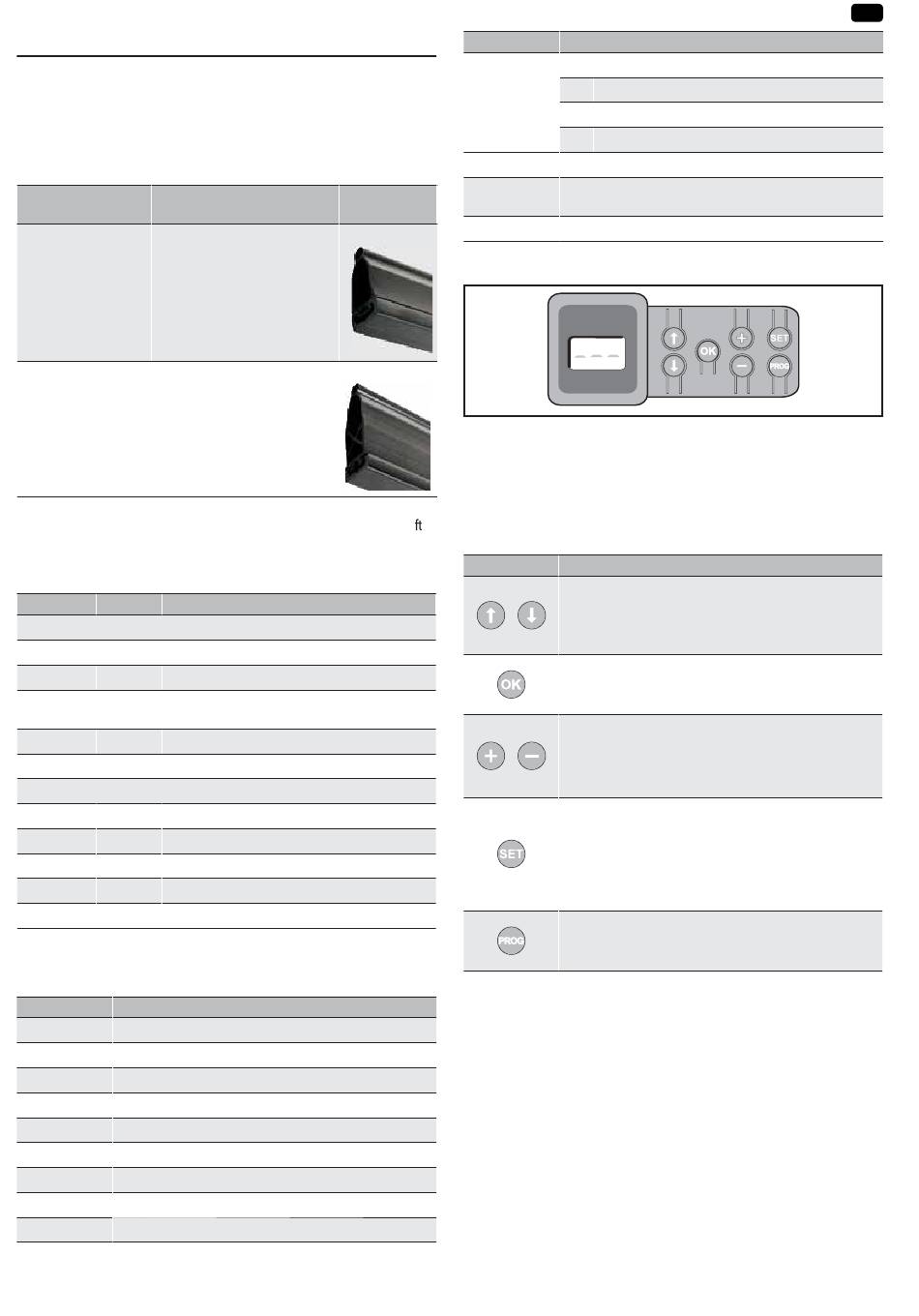

2. PRODUCTBESCHRIJVING

2.1. Toepassingsgebied

De ELIXO 3S motorisatie is ontwikkeld voor de aandrijving van een schuif-
hek tot 500 kg.
Om de veiligheid van personen en goederen te garanderen, moet u zich
houden aan de aanwijzingen in onderstaande tabel:
installeer op het einde van
Voor een hek van:
0 tot 200 kg een rubberen stootrand h58
200 tot 500 kg een rubberen stootrand h90
Bij gebruik van een andere rubberen stootrand dan de hierboven genoem-
de, moet u controleren of de installatie conform de geldende voorschri en
is.

2.2. Samenstelling van de standaardset - Fig. 1

Nummer Aantal
Motorisatie
1 Motor Elixo 24 V
1
2 Afstandsbediening
2
1 Geheel van de hendel voor de handmatige
3
ontgrendeling
2 Sleutel voor het vergrendelen van de hendel
4
2 Beugel van eindpunt
5
Set voor de bevestiging op de vloer
4 Tapeind
6a
12 Moer
6b
8 Ring
6c
1 Boormal
7
1 Metalen plaat
8
De samenstelling van de sets kan variëren.

2.3. Beschrijving van de motorisatie - Fig. 2

Nummer
Schroef van bovenkap
1
Bovenkap
2
Kap
3
Motor 24 V
4
Vertraging
5
Elektromechanische eindpunten
6
Tandwiel
7
Handmatig ontgrendelingsmechanisme
8
Besturingseenheid
9
Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.
Ref.
het hek:
9019613
9019612
Omschrijving
Omschrijving
Nummer
Accupakket (optie, ref. 9016732) :
a 2 noodaccu's
10
b Accuhouder
c Printplaat van de regeling van de accuvoeding
Accu (optie, ref. 9001001)
11
Beschermingszekering (250 V / 5 A) van de uitgang
12
verlichting 230 V
Reservezekering (250 V / 5 A)
13

2.4. Beschrijving van de interface

Lcd-scherm met 3 tekens
Weergave van de parameters, codes (werking, programmering, fouten en
storingen) en geprogrammeerde gegevens.
Weer- gave van de parameterwaarden:
• vast = geselecteerde/automatisch ingestelde waarde
• knipperend = selecteerbare parameterwaarde
Toets
Navigatie in de lijst van parameters en codes:
• korte druk = doorlopen parameter voor parameter
• ingedrukt houden = snel doorlopen van de parame-
ters
• Opstarten van de zelfprogrammeringscyclus
• Selectie van een parameter bevestigen
• Waarde van een parameter bevestigen
Waarde van een instelling wijzigen
• korte druk = doorlopen waarde voor waarde
• ingedrukt houden = snel doorlopen van de waarden
Gebruik van de modus geforceerde werking
• 0,5 sec. indrukken: openen of sluiten van het instel-
lingenmenu
• 2 sec. indrukken: starten van de zelfprogrammering
• 7 sec. indrukken: wissen van de zelfprogrammering
• onderbreken van de zelfprogrammering
• 2 sec. indrukken: inlezen van de afstandsbedieningen
• 7 sec. indrukken: verwijderen van de afstandsbedie-
ningen

2.5. Maatoverzicht van de motor - Fig. 3

Omschrijving
Functie
en de instellingen
NL
