Inhaltszusammenfassung für Siemens SIMATIC ET 200SP

  • Seite 2: Analogeingabemodul

    Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1) Vorwort Wegweiser Dokumentation ET 200SP SIMATIC Produktübersicht Anschließen ET 200SP Analogeingabemodul AI 2xU/I 2-/4-wire HF Parameter/Adressraum (6ES7134-6HB00-0CA1) Alarme/Diagnosemeldungen Gerätehandbuch Technische Daten Parameterdatensatz Analogwertdarstellung 05/2021 A5E33062481-AC...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................5 Open Source Software ......................5 Security-Hinweise ........................ 5 Wegweiser Dokumentation ET 200SP ....................7 Produktübersicht ..........................13 Eigenschaften ........................13 Anschließen ............................15 Anschluss- und Prinzipschaltbild ..................15 Parameter/Adressraum ........................21 Messarten und Messbereiche ..................... 21 Parameter ..........................

  • Seite 5: Vorwort

    Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...

  • Seite 6: Wegweiser Dokumentation Et 200Sp

    Wegweiser Dokumentation ET 200SP Die Dokumentation für das Dezentrale Peripheriesystem SIMATIC ET 200SP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200SP.

  • Seite 7: Übergreifende Informationen

    Wegweiser Dokumentation ET 200SP Übergreifende Informationen In den Funktionshandbüchern finden Sie ausführliche Beschreibungen zu übergreifenden Themen rund um das Dezentrale Peripheriesystem SIMATIC ET 200SP, z. B. Diagnose, Kommunikation, Webserver, Motion Control und OPC UA. Die Dokumentation finden Sie zum kostenlosen Download im Internet (https://support.industry.siemens.com/cs/ww/de/view/109742709).

  • Seite 8: Anwendungsbeispiele

    • Produktbilder, 2D-Maßbilder, 3D-Modelle, Geräteschaltpläne, EPLAN-Makrodateien • Handbücher, Kennlinien, Bedienungsanleitungen, Zertifikate • Produktstammdaten Sie finden "mySupport" - CAx-Daten im Internet (https://support.industry.siemens.com/my/ww/de/CAxOnline). Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne...
  • Seite 9 • Firmwareaktualisierung der CPU und angeschlossener Module Sie finden das SIMATIC Automation Tool im Internet (https://support.industry.siemens.com/cs/ww/de/view/98161300). PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: • Die Topologie-Übersicht scannt selbsttätig das PROFINET und alle angeschlossenen Komponenten.
  • Seite 10 Wegweiser Dokumentation ET 200SP SINETPLAN SINETPLAN, der Siemens Network Planner, unterstützt Sie als Planer von Automatisierungsanlagen und -netzwerken auf Basis von PROFINET. Das Tool erleichtert Ihnen bereits in der Planungsphase die professionelle und vorausschauende Dimensionierung Ihrer PROFINET-Installation. Weiterhin unterstützt Sie SINETPLAN bei der Netzwerkoptimierung und hilft Ihnen, Netzwerkressourcen bestmöglich auszuschöpfen und...

  • Seite 11: Produktübersicht

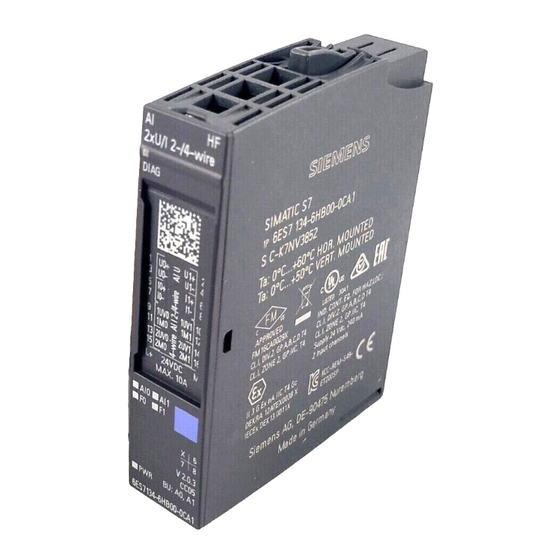

    Produktübersicht Eigenschaften Artikelnummer 6ES7134-6HB00-0CA1 Ansicht des Moduls ① Modultyp und -bezeichnung ⑦ Funktionsklasse ② LED für Diagnose ⑧ Farbkennzeichnung Modultyp ③ 2D-Matrix Code ⑨ Funktions- und Firmwarestand ④ Anschlussplan ⑩ Farbcode zur Auswahl der Farbkennzeichnungsschilder ⑤ LEDs für Kanalstatus ⑪ Artikelnummer ⑥...
  • Seite 12 (https://support.industry.siemens.com/cs/ww/de/view/57138621). Zubehör Folgendes Zubehör ist separat zu bestellen: • Beschriftungsstreifen • Farbkennzeichnungsschilder • Referenzkennzeichnungsschild • Schirmanschluss Siehe auch Weitere Informationen zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1) Gerätehandbuch, 05/2021, A5E33062481-AC...

  • Seite 13: Anschließen

    In diesem Kapitel finden Sie das Prinzipschaltbild des Moduls AI 2xU/I 2-/4-wire HF mit den verschiedenen Anschlussbelegungen für einen 2- und 4-Leiteranschluss dargestellt. Informationen zum Verdrahten der BaseUnit finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Hinweis Die verschiedenen Anschlussmöglichkeiten können Sie wahlweise für alle Kanäle nutzen und beliebig kombinieren.

  • Seite 14: Anschluss: Spannungsmessung 2- Und 4-Leiteranschluss

    Anschließen 4.1 Anschluss- und Prinzipschaltbild Anschluss: Spannungsmessung 2- und 4-Leiteranschluss Das folgende Bild zeigt das Prinzipschaltbild und beispielhaft die Anschlussbelegung des Analogeingabemoduls AI 2xU/I 2-/4-wire HF auf dem BaseUnit BU-Typ A0/A1. ① 2-Leiteranschluss für Spannungsmessung Stromeingang positiv, Kanal n ② 4-Leiteranschluss für Spannungsmessung Stromeingang negativ, Kanal n ③...

  • Seite 15: Anschließen

    Anschließen 4.1 Anschluss- und Prinzipschaltbild Hinweis Eine Verbindung zwischen den Stromeingängen I und der Bezugsmasse M ist nicht zulässig und führt zu Fehlfunktionen des Moduls. Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1) Gerätehandbuch, 05/2021, A5E33062481-AC...

  • Seite 16: Anschluss: Spannungs- Und Strommessung 3-Leiteranschluss

    Anschließen 4.1 Anschluss- und Prinzipschaltbild Anschluss: Spannungs- und Strommessung 3-Leiteranschluss Das folgende Bild zeigt das Prinzipschaltbild und beispielhaft die Anschlussbelegung des Analogeingabemoduls AI 2xU/I 2-/4-wire HF auf dem BaseUnit BU-Typ A0/A1. ① 3-Leiteranschluss für Spannungsmessung Stromeingang positiv, Kanal n ② 3-Leiteranschluss für Strommessung Stromeingang negativ, Kanal n ③...

  • Seite 17: Anschluss: Strommessung 2- Und 4-Leiteranschluss (2- Und 4-Draht-Messumformer)

    Anschließen 4.1 Anschluss- und Prinzipschaltbild Anschluss: Strommessung 2- und 4-Leiteranschluss (2- und 4-Draht-Messumformer) Das folgende Bild zeigt das Prinzipschaltbild und beispielhaft die Anschlussbelegung des Analogeingabemoduls AI 2xU/I 2-/4-wire HF auf dem BaseUnit BU-Typ A0/A1. ① 2-Leiteranschluss für Strommessung (2-Draht- Spannungseingang positiv, Kanal n Messunformer) ②...

  • Seite 18: Parameter/Adressraum

    Parameter/Adressraum Messarten und Messbereiche Die folgende Tabelle zeigt die Messart und den dazugehörigen Messbereich. Tabelle 5- 1 Messarten und Messbereiche Messart Messbereich Auflösung Spannung ± 5 V 16 bit inkl. Vorzeichen ± 10 V 16 bit inkl. Vorzeichen 1 bis 5 V 15 bit 0 bis 10 V 15 bit...

  • Seite 19: Parameter

    Parameter/Adressraum 5.2 Parameter Parameter Parameter des AI 2xU/I 2-/4-wire HF Die einstellbaren Parameter finden Sie in der nachfolgenden Tabelle. Der Wirkungsbereich der einstellbaren Parameter ist abhängig von der Art der Projektierung. Folgende Projektierungen sind möglich: • Zentraler Betrieb mit einer CPU ET 200SP •...
  • Seite 20 Parameter/Adressraum 5.2 Parameter Parameter Wertebereich Voreinstellung Umparametrie- Wirkungsbereich mit Projektier- ren im RUN software z. B. STEP 7 (TIA-Portal) GSD-Datei GSD-Datei PROFINET IO PROFIBUS DP Messart/-bereich Strom (4-Draht- Kanal Kanal • deaktiviert Messumformer) • Spannung 4..20 mA ±5 V – ±10 V –...
  • Seite 21 Parameter/Adressraum 5.2 Parameter Parameter Wertebereich Voreinstellung Umparametrie- Wirkungsbereich mit Projektier- ren im RUN software z. B. STEP 7 (TIA-Portal) GSD-Datei GSD-Datei PROFINET IO PROFIBUS DP Skalierte untere Nenn- REAL Kanal bereichsgrenze Prozessalarm obere sperren Kanal • sperren Grenze 1 • freigeben Obere Grenze 1 Kanal...

  • Seite 22: Eigenschaft Des Moduls Im Taktsynchronen Betrieb

    Parameter/Adressraum 5.2 Parameter Hinweis Projektieren Sie für 3-Leiteranschluss den Parameter "Messart/-bereich" mit "Strom (4-Draht- Messumformer) 0..20 mA" oder "Strom (4-Draht-Messumformer) 4..20 mA". Hinweis Nicht benutzte Kanäle Deaktivieren Sie nicht benutzte Eingänge in der Parametrierung. Ein deaktivierter Kanal liefert immer den Wert 7FFF (bei Konfiguration SCALE: 7F800000 Hinweis Beachten Sie, dass sich die Einstellungen im Parameter "Störfrequenzunterdrückung"...

  • Seite 23: Erklärung Der Parameter

    Parameter/Adressraum 5.3 Erklärung der Parameter Erklärung der Parameter Diagnose Fehlende Versorgungsspannung L+ Freigabe der Diagnose bei fehlender oder zu geringer Versorgungsspannung L+. Diagnose Kurzschluss nach M Freigabe der Diagnose, wenn ein Kurzschluss der Geberversorgung nach M auftritt. Kurzschluss wird auch im Bereich von 1 bis 5 V erkannt, wenn das Eingangssignal kurzgeschlossen wird bzw.

  • Seite 24: Störfrequenzunterdrückung

    Parameter/Adressraum 5.3 Erklärung der Parameter Glättung Die einzelnen Messwerte werden mittels Filterung geglättet. Die Glättung ist in 5 Stufen einstellbar. Glättungszeit = Anzahl der Modulzyklen (k) x Zykluszeit des Moduls. Das folgende Bild zeigt, nach wie vielen Modulzyklen der geglättete Analogwert zu annähernd 100 % anliegt, abhängig von der eingestellten Glättung.

  • Seite 25: Messbereichanpassung Untere Grenze

    Parameter/Adressraum 5.3 Erklärung der Parameter Messbereichanpassung untere Grenze Siehe Kapitel Messbereichanpassung (Seite 30). Skalierte obere Nennbereichsgrenze Siehe Kapitel Skalierung der Messwerte (Seite 34). Skalierte untere Nennbereichsgrenze Siehe Kapitel Skalierung der Messwerte (Seite 34). Prozessalarm obere Grenze 1/2 Freigabe eines Prozessalarms, wenn die obere Grenze 1/2 überschritten wird. Prozessalarm untere Grenze 1/2 Freigabe eines Prozessalarms, wenn die untere Grenze 1/2 unterschritten wird.
  • Seite 26 Nachbarn. Eine Potenzialgruppe endet mit einer dunklen BaseUnit, welcher eine helle BaseUnit oder Servermodul im Stationsaufbau folgt. Siehe auch Weitere Informationen finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1) Gerätehandbuch, 05/2021, A5E33062481-AC...

  • Seite 27: Messbereichsanpassung

    Parameter/Adressraum 5.4 Messbereichsanpassung Messbereichsanpassung Funktion Die Messbereichsanpassung ist ein begrenzter Ausschnitt eines vom Modul unterstützten Messbereichs. Sie ermöglicht es, für einen parametrierbaren Ausschnitt des Messbereichs im S7-Format die Auflösung zu erhöhen. Der Ausschnitt des Messbereichs wird über die obere und untere Grenze der Messbereichsanpassung festgelegt.
  • Seite 28 Parameter/Adressraum 5.4 Messbereichsanpassung Regeln • Die Grenzen der Messbereichsanpassung müssen im Nennbereich des Basismessbereichs gewählt werden. Sie werden in ganzen Zahlen angegeben. • Die Messbereichsanpassung wird abhängig vom Basismessbereich von 0 bis 6C00 bzw. 9400 bis 6C00 aufgelöst. • Unter-/Übersteuerungsbereiche gelten entsprechend der S7-Darstellung und des Basismessbereichs.
  • Seite 29 Parameter/Adressraum 5.4 Messbereichsanpassung Bild 5-2 Beispiel für eine Messbereichsanpassung Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1) Gerätehandbuch, 05/2021, A5E33062481-AC...

  • Seite 30: Projektierung

    Parameter/Adressraum 5.4 Messbereichsanpassung Projektierung Folgende Abbildung zeigt ein Beispiel für eine Projektierung: Bild 5-3 Beispiel für eine Projektierung Im Projektierungsbeispiel wird eine Messbereichsanpassung von 2000 mV bis 5000 mV abgebildet. Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1) Gerätehandbuch, 05/2021, A5E33062481-AC...

  • Seite 31: Skalierung Der Messwerte

    Parameter/Adressraum 5.5 Skalierung der Messwerte Skalierung der Messwerte Funktion Mit der Skalierung der Messwerte werden die Nutzdaten des Moduls anstatt im S7-Format als REAL (32-Bit Gleitkomma) dargestellt. Die Darstellung des Messbereichs wird definiert über die folgenden beiden Parameter: • Der Parameter "Skalierte obere Nennbereichsgrenze" stellt den gewünschten Anzeigewert (in REAL) für die obere Nennbereichsgrenze des Messbereichs dar.

  • Seite 32: Kombination Mit Messbereichsanpassung

    Parameter/Adressraum 5.5 Skalierung der Messwerte Beispiel Beispielhaft ergeben sich folgende Werte: Tabelle 5- 4 Beispiel Skalierung der Messwerte Untere Nennbereichsgrenze Oberer Nennbereichsgrenze Basismessbereich -10 V +10 V S7-Format -27648 +27648 Skalierung der Messwerte 1,00 7,00 Wie in der Tabelle dargestellt, entsprechen -10 V = 1,00 und +10 V = 7,00. Kombination mit Messbereichsanpassung Ist zusätzlich zur Skalierung der Messwerte auch die Messbereichsanpassung aktiviert, wird zuerst der Messbereich und anschließend die Darstellung des Messbereichs skaliert.
  • Seite 33 Parameter/Adressraum 5.5 Skalierung der Messwerte Projektierung Die nachfolgenden Abbildungen zeigen Beispiele für eine Projektierung in STEP 7: Projektierung für Skalierung der Messwerte Bild 5-4 Projektierung für Skalierung der Messwerte Projektierung mit Messbereichsanpassung und Skalierung der Messwerte Im Projektierungsbeispiel wird eine Messbereichsanpassung von -4000 mV bis 8000 mV abgebildet und zusätzlich auf eine skalierte untere und obere Nennbereichsgrenze von 1,00 bis 7,00 umgerechnet.
  • Seite 34 Parameter/Adressraum 5.6 Adressraum Adressraum Das Modul kann unterschiedlich konfiguriert werden, siehe nachfolgende Tabelle. Je nach Konfiguration werden zusätzliche/unterschiedliche Adressen im Prozessabbild der Eingänge belegt. Konfigurationsmöglichkeiten des AI 2xU/I 2-/4-wire HF Das Modul können Sie mit STEP 7 (TIA-Portal) oder mit GSD-Datei projektieren. Wenn Sie das Modul über GSD-Datei projektieren, dann finden Sie die Konfigurationen unter verschiedenen Kurzbezeichnungen/Modulnamen, siehe nachfolgende Tabelle.

  • Seite 35: Wertstatus Auswerten

    Parameter/Adressraum 5.6 Adressraum Wertstatus auswerten Wenn Sie bei dem Analogmodul den Wertstatus freigeben, dann wird zusätzlich ein Byte im Eingangsadressraum belegt. Bit 0 und 1 in diesem Byte sind einem Kanal zugeordnet. Sie geben Auskunft über die Gültigkeit des Analogwerts. Bit = 1: es liegen keine Fehler am Kanal vor.
  • Seite 36 Parameter/Adressraum 5.6 Adressraum Adressraum bei Konfiguration als 1 x 2-kanaliges AI 2×U/I 2-/4-wire HF MSI Bei der Konfiguration 1 x 2-kanaliges Modul (Modulinternes Shared Input, MSI) werden die Kanäle 0 und 1 des Moduls in bis zu 4 Submodule kopiert. Die Kanäle 0 und 1 sind dann mit identischen Eingangswerten in verschiedenen Submodulen vorhanden.

  • Seite 37: 5.6 Adressraum

    Parameter/Adressraum 5.6 Adressraum Bild 5-9 Adressraum bei Konfiguration als 1x 2-kanaliges AI 2×U/I 2-/4-wire HF MSI Adressraum bei Konfiguration als 1 x 2-kanaliges AI 2×U/I 2-/4-wire HF SCALE Das folgende Bild zeigt die Belegung des Adressraums beim AI 2xU/I 2-/4-wire HF, SCALE. Bild 5-10 Adressraum bei Konfiguration als 1 x 2-kanaliges AI 2×U/I 2-/4-wire HF, SCALE Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1)

  • Seite 38: Alarme/Diagnosemeldungen

    Alarme/Diagnosemeldungen Status- und Fehleranzeigen LED-Anzeigen Im folgenden Bild sehen Sie die LED-Anzeige des AI 2xU/I 2-/4-wire HF. ① DIAG (grün/rot) ② Kanalstatus (grün) ③ Kanalfehler (rot) ④ PWR (grün) Bild 6-1 LED-Anzeige Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1) Gerätehandbuch, 05/2021, A5E33062481-AC...

  • Seite 39: Bedeutung Der Led-Anzeigen

    Alarme/Diagnosemeldungen 6.1 Status- und Fehleranzeigen Bedeutung der LED-Anzeigen Die folgenden Tabellen enthalten die Bedeutung der Status- und Fehleranzeigen. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 46). Tabelle 6- 1 Fehleranzeige LED DIAG LED DIAG Bedeutung Rückwandbusversorgung des Systems ist gestört oder ausgeschaltet Modul nicht parametriert blinkt Modul parametriert und keine Moduldiagnose...

  • Seite 40: Alarme

    Alarme/Diagnosemeldungen 6.2 Alarme Alarme Das Peripheriemodul unterstützt Diagnosealarme und Prozessalarme. Diagnosealarme Bei folgenden Ereignissen erzeugt das Modul einen Diagnosealarm: • Kurzschluss (Strom: Geberversorgung; Spannung: 1 bis 5 V, Geberversorgung) • Drahtbruch (Strom: 4 bis 20 mA) • Oberer Grenzwert überschritten •...
  • Seite 41 Alarme/Diagnosemeldungen 6.2 Alarme S7-1500 Detaillierte Informationen zum Ereignis erhalten Sie in der Online-Hilfe von STEP 7. Hier ist die Bausteinschnittstelle bei optimiertem Bausteinzugriff dargestellt, der im TIA-Portal standardmäßig eingestellt ist. Name Datentyp Kommentar LADDR HW_IO HW-Kennung der Alarm auslösenden Baugruppe WORD USI (High/Low) IChannel...

  • Seite 42: Aufbau Der Alarmzusatzinfo

    Alarme/Diagnosemeldungen 6.2 Alarme Aufbau der Alarmzusatzinfo Tabelle 6- 4 Aufbau der Alarmzusatzinfo Name des Datenblocks Inhalt Bemerkung Bytes W#16#0001 Alarmzusatzinfo der Prozessalarme des Peri- (User Structure Identifier) pheriemoduls Kanal, der den Prozessalarm ausgelöst hat. Kanal B#16#00 bis B#16#01 Kanal 0 und 1 des Peripheriemoduls Ereignis, das den Prozessalarm ausgelöst hat.

  • Seite 43: Diagnosemeldungen

    Alarme/Diagnosemeldungen 6.3 Diagnosemeldungen Diagnosemeldungen Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Modul blinkt die DIAG-LED rot. Die Diagnosemeldungen können z. B. im Diagnosepuffer der CPU ausgelesen werden. Die Fehlercodes können Sie über das Anwenderprogramm auswerten. Tabelle 6- 5 Diagnosemeldungen, deren Bedeutung und Abhilfemöglichkeiten Diagnosemeldung Fehlercode Bedeutung...

  • Seite 44: Technische Daten

    Technische Daten Technische Daten des AI 2×U/I 2-/4-wire HF Die folgende Tabelle zeigt die Technischen Daten mit Stand 03/2021. Ein Datenblatt mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/pv/6ES7134-6HB00-0CA1/td?dl=de). Artikelnummer 6ES7134-6HB00-0CA1 Allgemeine Informationen Produkttyp-Bezeichnung AI 2xU/I 2-/4-wire HF HW-Funktionsstand...
  • Seite 45 Technische Daten Artikelnummer 6ES7134-6HB00-0CA1 Eingangsstrom Stromaufnahme (Nennwert) 39 mA; ohne Geberversorgung 24 V-Geberversorgung • 24 V • Kurzschluss-Schutz 20 mA; max. 50 mA je Kanal für eine Dauer < 10 s • Ausgangsstrom, max. (Zweidraht) Zusätzliche 24 V-Geberversorgung Ja; kanalweise •...
  • Seite 46 Technische Daten Artikelnummer 6ES7134-6HB00-0CA1 75 kΩ Eingangswiderstand (-5 V bis +5 V) – Eingangsbereiche (Nennwerte), Ströme Ja; 15 bit • 0 bis 20 mA 130 Ω Eingangswiderstand (0 bis 20 mA) – Ja; 16 bit inkl. Vorzeichen • -20 mA bis +20 mA 130 Ω...

  • Seite 47: Technische Daten

    Technische Daten Artikelnummer 6ES7134-6HB00-0CA1 Fehler/Genauigkeiten Linearitätsfehler (bezogen auf Eingangsbe- 0,01 % reich), (+/-) Temperaturfehler (bezogen auf Eingangsbe- 0,003 %/K reich), (+/-) Übersprechen zwischen den Eingängen, min. -50 dB Wiederholgenauigkeit im eingeschwungenen 0,01 % Zustand bei 25 °C (bezogen auf Eingangsbe- reich), (+/-) Gebrauchsfehlergrenze im gesamten Tempera- turbereich...
  • Seite 48 • Aufstellungshöhe über NN, max. 000 m, siehe Handbuch Maße Breite 15 mm Höhe 73 mm Tiefe 58 mm Gewichte Gewicht, ca. 32 g Maßbild Siehe Gerätehandbuch ET 200SP BaseUnits (http://support.automation.siemens.com/WW/view/de/59753521) Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1) Gerätehandbuch, 05/2021, A5E33062481-AC...

  • Seite 49: Parameterdatensatz

    Parameterdatensatz Abhängigkeiten bei der Projektierung mit GSD-Datei Bei der Projektierung des Moduls mit GSD-Datei ist zu beachten, dass die Einstellungen einiger Parameter voneinander abhängig sind. Hinweis Bei der Projektierung mit STEP 7 ab V13 (TIA Portal) ist die Eingabe von Real-Werten zwischen -7x10 bis +7x10 möglich.

  • Seite 50: Projektierung Mit Profinet Gsd-Datei

    Parameterdatensatz A.1 Abhängigkeiten bei der Projektierung mit GSD-Datei Projektierung mit PROFINET GSD-Datei In der Tabelle sind die Eigenschaften und deren Abhängigkeiten von Messart und Messbereich für PROFINET aufgelistet. Messart Messbereich Diagnose Prozess- alarme Unterlauf Überlauf Drahtbruch Kurzschluss Fehlende nach M Versor- gungs- spannung...

  • Seite 51: Projektierung Mit Profibus Gsd-Datei

    Parameterdatensatz A.1 Abhängigkeiten bei der Projektierung mit GSD-Datei Projektierung mit PROFIBUS GSD-Datei In der Tabelle sind die Eigenschaften und deren Abhängigkeiten von Messart und Messbereich für PROFIBUS aufgelistet. Tabelle A- 1 Abhängigkeiten von Messart und Messbereich PB Messart Mess- Diagnose Prozess- bereich alarme...

  • Seite 52: Parametrierung Und Aufbau Parameterdatensatz

    Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Parametrierung und Aufbau Parameterdatensatz Die Datensätze für das Modul haben einen identischen Aufbau - unabhängig davon, ob Sie das Modul mit PROFIBUS DP oder PROFINET IO projektieren. Parametrierung im Anwenderprogramm Sie haben die Möglichkeit das Modul im RUN umzuparametrieren. Z. B. können Messbereiche einzelner Kanäle im RUN geändert werden, ohne dass dies Rückwirkungen auf die übrigen Kanäle hat.
  • Seite 53 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Aufbau Datensatz 128 Bild A-1 Aufbau Datensatz 128 Kopfinformation (V1.0) Das folgende Bild zeigt den Aufbau der Kopfinformation (V1.0). Bild A-2 Kopfinformation (V1.0) Kopfinformation (V2.0) Das folgende Bild zeigt den Aufbau der Kopfinformation (V2.0). Bild A-3 Kopfinformation (V2.0) Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1)
  • Seite 54 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Kopfinformation (V2.0 SCALE) Das folgende Bild zeigt den Aufbau der Kopfinformation. Bild A-4 Kopfinformation (V2.0 SCALE) Parameter (V1.0) Das folgende Bild zeigt den Aufbau der Parameter für Kanal 0 und 1. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen. * x = 2 + (Kanalnummer x 18);...
  • Seite 55 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Bild A-5 Aufbau Byte x bis x+17 für Kanal 0 und 1 Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1) Gerätehandbuch, 05/2021, A5E33062481-AC...
  • Seite 56 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Parameter (V2.0) Das folgende Bild zeigt den Aufbau der Parameter für Kanal 0 und 1. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen. * x = 2 + (Kanalnummer x 22); Kanalnummer ist 0 oder 1 Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1) Gerätehandbuch, 05/2021, A5E33062481-AC...
  • Seite 57 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Bild A-6 Aufbau Byte x bis x+21 für Kanal 0 und 1 Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1) Gerätehandbuch, 05/2021, A5E33062481-AC...
  • Seite 58 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Parameter (V2.0 SCALE) Das folgende Bild zeigt den Aufbau der Parameter für Kanal 0 und 1. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen. * x = 2 + (Kanalnummer x 38); Kanalnummer ist 0 oder 1 Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1) Gerätehandbuch, 05/2021, A5E33062481-AC...
  • Seite 59 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Bild A-7 Aufbau Byte x bis x+37 für Kanal 0 und 1 Analogeingabemodul AI 2xU/I 2-/4-wire HF (6ES7134-6HB00-0CA1) Gerätehandbuch, 05/2021, A5E33062481-AC...

  • Seite 60: Kodierungen Für Messart

    Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Kodierungen für Messart Die folgende Tabelle enthält alle Messarten des Analogeingabemoduls mit seinen Kodierungen. Diese Kodierungen müssen Sie in das Byte x eintragen (siehe vorheriges Bild). Tabelle A- 2 Kodierungen für Messart Messart Kodierung deaktiviert 0000 0000 Spannung...

  • Seite 61: Kodierungen Für Glättung Und Störfrequenzunterdrückung

    Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Kodierungen für Glättung und Störfrequenzunterdrückung Die folgende Tabelle enthält alle Kodierungen für Glättung und Störfrequenzunterdrückung. Diese Kodierungen müssen Sie in das Byte x eintragen (siehe vorheriges Bild). Tabelle A- 4 Kodierungen für Glättung Glättung Kodierung keine 0000...

  • Seite 62: Fehler Bei Übertragung Des Datensatzes

    Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Fehler bei Übertragung des Datensatzes Das Modul überprüft immer sämtliche Werte des übertragenenen Datensatzes. Nur wenn sämtliche Werte ohne Fehler übertragen wurden, übernimmt das Modul die Werte aus dem Datensatz. Die Anweisung WRREC für das Schreiben von Datensätzen liefert bei Fehlern im Parameter STATUS entsprechende Fehlercodes zurück.

  • Seite 63: Analogwertdarstellung

    Analogwertdarstellung In diesem Abschnitt sind die Analogwerte für alle Messbereiche dargestellt, die Sie mit dem Analogeingabemodul AI 2xU/I 2-/4wire HF nutzen können. Messwertauflösung Der digitalisierte Analogwert ist für Eingangs- und Ausgangswerte bei gleichem Nennbereich derselbe. Die Analogwerte werden als Festpunktzahl im 2er-Komplement dargestellt. Dargestellt sind die Auflösungen 15 und 16 bit inkl.

  • Seite 64: Darstellung Der Eingabebereiche

    Analogwertdarstellung B.1 Darstellung der Eingabebereiche Darstellung der Eingabebereiche In den folgenden Tabellen finden Sie die digitalisierte Darstellung der Eingabebereiche, getrennt nach bipolaren und unipolaren Eingabebereichen. Die Auflösung beträgt 16 bit. Tabelle B- 2 Bipolare Eingabebereiche Wert dez. Messwert in Datenwort Bereich 32767 >...

  • Seite 65: Analogwertdarstellung In Spannungsmessbereichen

    Analogwertdarstellung B.2 Analogwertdarstellung in Spannungsmessbereichen Analogwertdarstellung in Spannungsmessbereichen In den folgenden Tabellen finden Sie die dezimalen und hexadezimalen Werte (Kodierungen) der möglichen Spannungsmessbereiche. Tabelle B- 4 Spannungsmessbereich ±10 V und ±5 V Werte Spannungsmessbereich Bereich dez. hex. ±10 V ±5 V 32767 7FFF >...

  • Seite 66: Analogwertdarstellung In Strommessbereichen

    Analogwertdarstellung B.3 Analogwertdarstellung in Strommessbereichen Analogwertdarstellung in Strommessbereichen In den folgenden Tabellen finden Sie die dezimalen und hexadezimalen Werte (Kodierungen) der möglichen Strommessbereiche. Tabelle B- 6 Strommessbereich ±20 mA Werte Strommessbereich Bereich dez. hex. ±20 mA 32767 7FFF > 23,52 mA Überlauf 32511 7EFF...

  • Seite 67: Messwere Bei Drahtbruch

    Analogwertdarstellung B.4 Messwere bei Drahtbruch Messwere bei Drahtbruch In der folgenden Tabelle finden Sie die Messwerte bei einem Drahtbruch in Abhängigkeit von freigegebenen Diagnosen. Tabelle B- 8 Messwerte bei einem Drahtbruch in Abhängigkeit von freigegebenen Diagnosen Parametrierte Diagnosen Messwert Erläuterung Drahtbruch Unterlauf freigeben...
