MONTAGEANLEITUNG

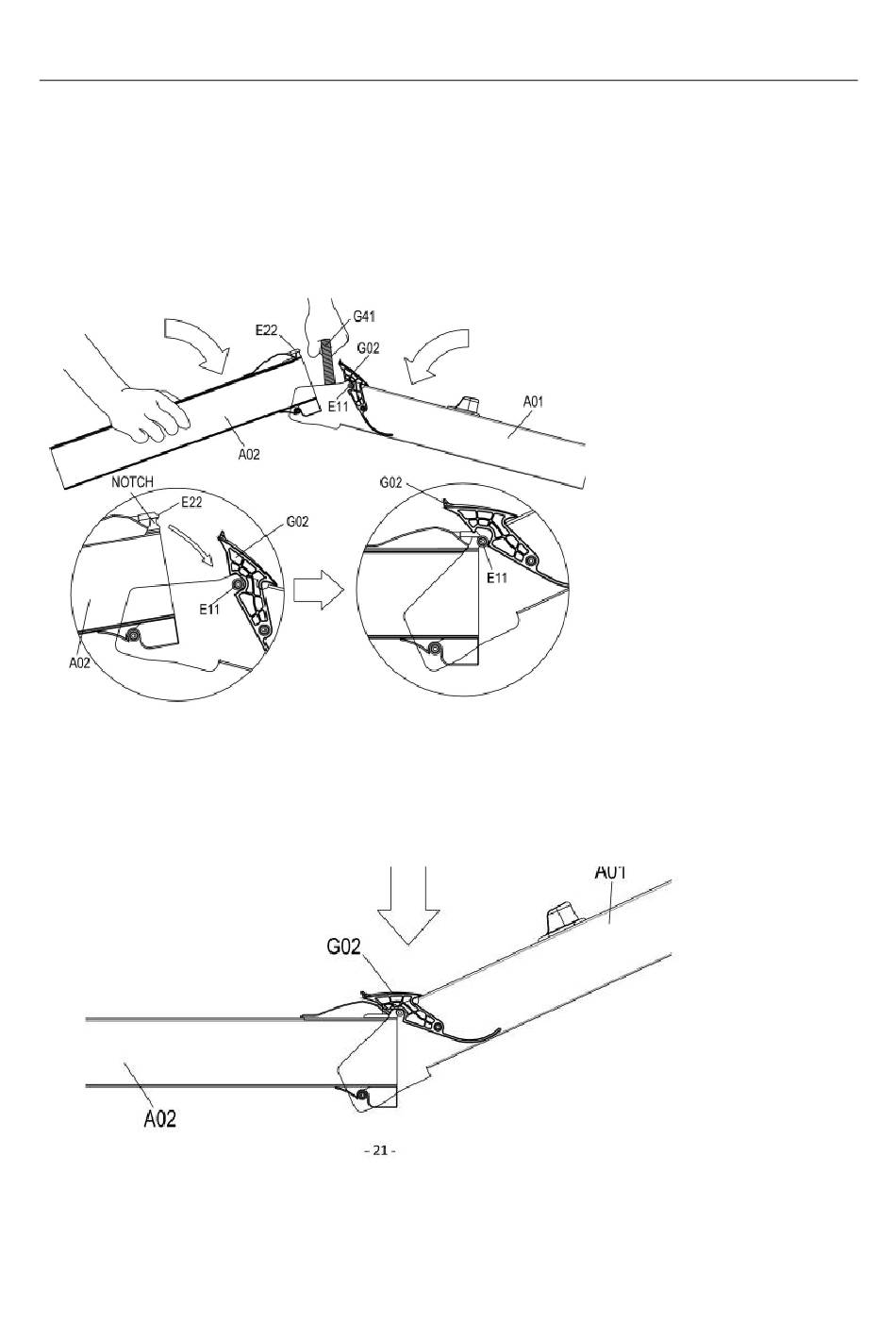

ABBILDUNG 2-3: SO MONTIEREN SIE DEN BALKEN (A02) AM
HAUPTRAHMEN (A01)
Legen Sie vorsichtig den mit dem Hauptrahmen (A01) verbundenen Rahmen, bis sich die
Nut oben am Aufhänger (E22) mit dem Aufhängerstift (E11) oben am Hauptrahmen (A01)
(unter der Endkappe G02) verbindet, wie in der Abbildung gezeigt.
ABBILDUNG 2-3:
ABBILDUNG 2-4: SO MONTIEREN SIE DEN BALKEN (A02) AM HAUPTRAHMEN (A01)
Drücken Sie zum Schluss vorsichtig auf die Endkappe des Verbinders des Hauptrahmens
(G02) über dem verbundenen Balken (A02) und Hauptrahmen (A01) wie abgebildet.
ABBILDUNG 2-4:
