MONTAGEANLEITUNG

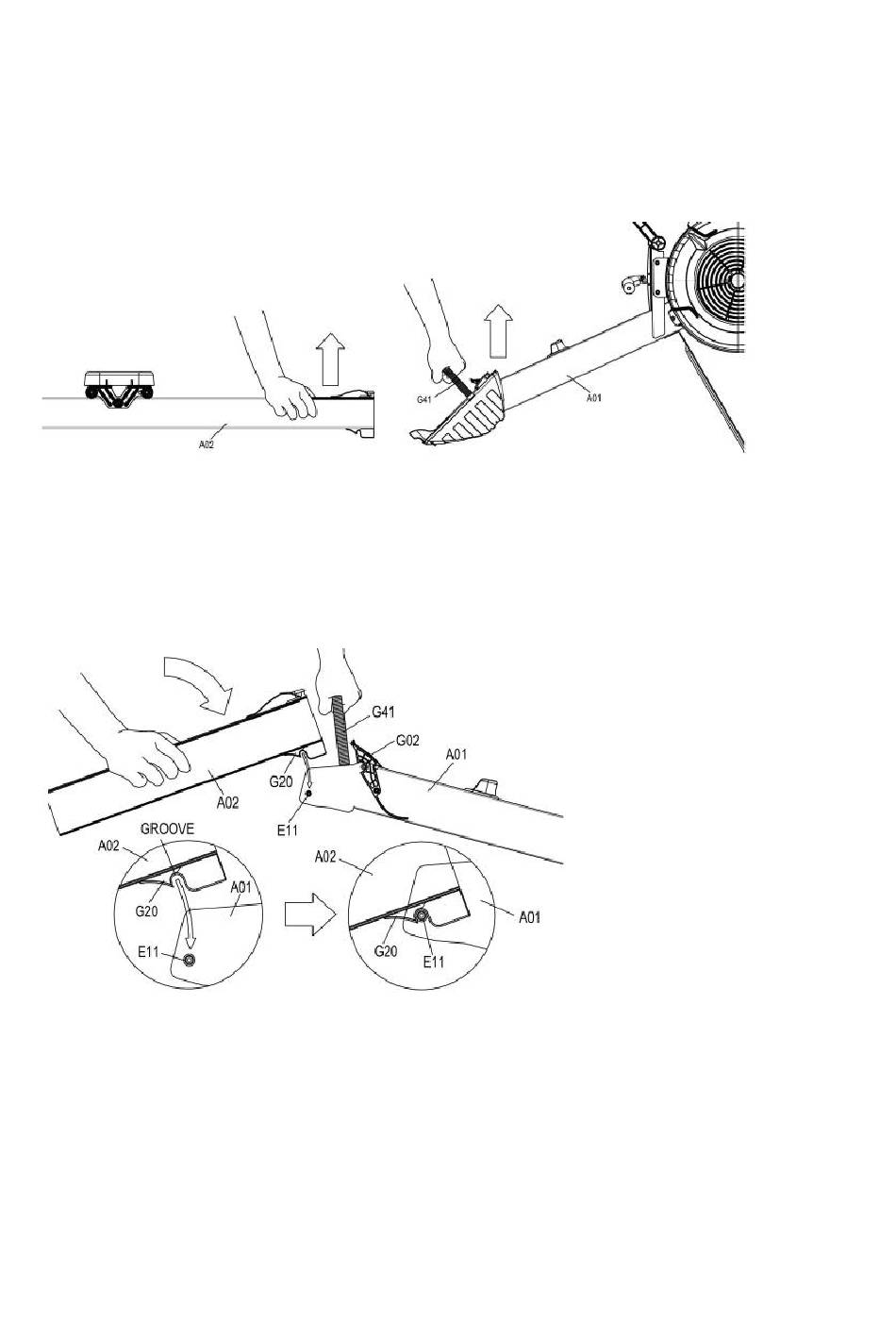

ABBILDUNG 2-1: SO MONTIEREN SIE DEN BALKEN (A02) AM HAUPTRAHMEN (A01)
Heben Sie den Fußriemen (G41) an der Vorderseite des Hauptrahmens (A01) an und
montieren Sie den Balken (A02) wie abgebildet an der Vorderseite des Hauptrahmens (A01).
ABBILDUNG 2-1:
ABBILDUNG 2-2: SO MONTIEREN SIE DEN BALKEN (A02) AM HAUPTRAHMEN (A01)
Setzen Sie die kreisförmige Nut an der vorderen Abdeckung des Balkens (unten) (G20) ein,
um sie in den Aufhängerstift (E11) an der Unterseite der Vorderseite des Hauptrahmens
(A01) einzuhaken, wie in der Abbildung gezeigt
ABBILDUNG 2-2:
