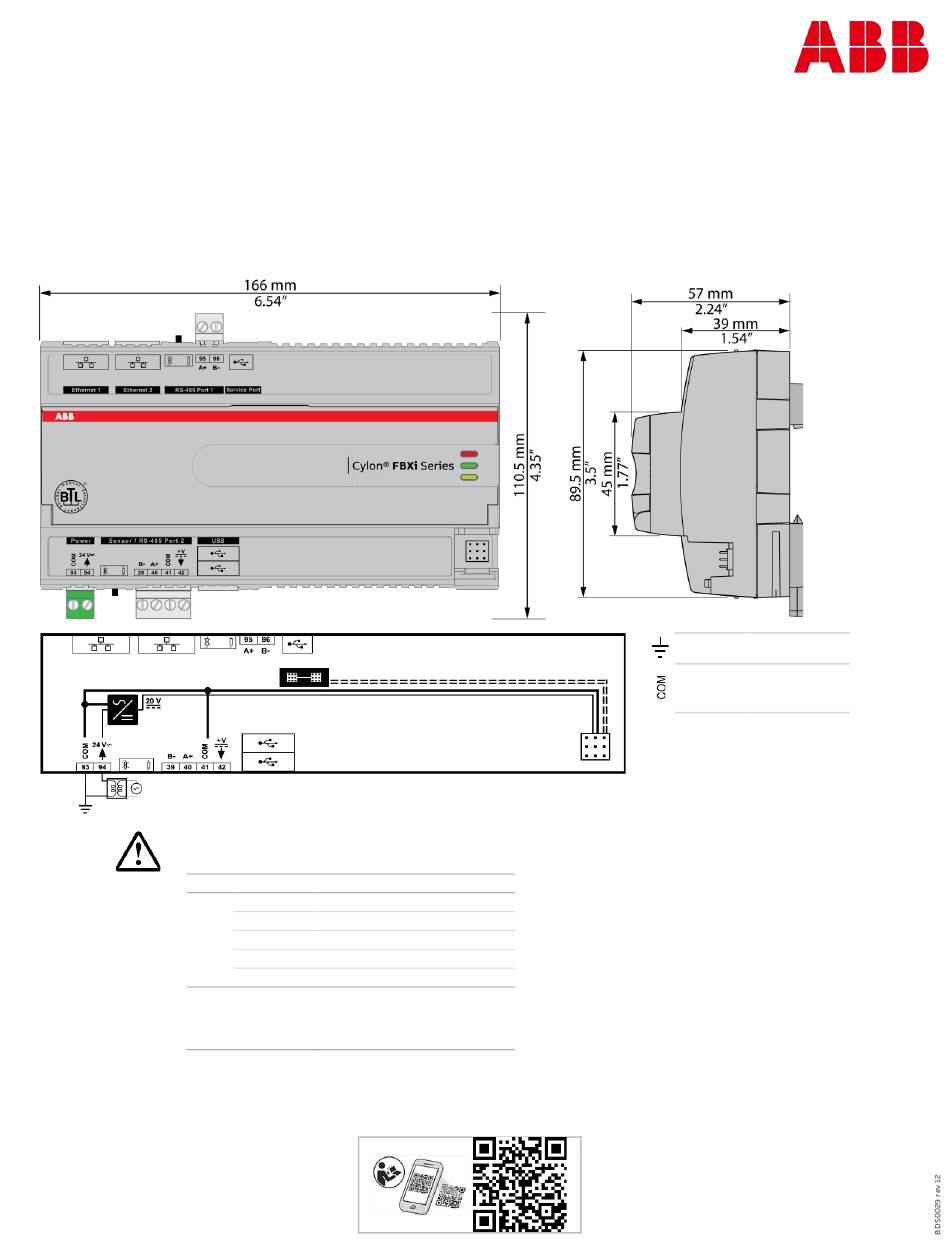

INSTALLATION UND VERKABELUNG
BDS0029 rev 12
Cylon® FBXi
WARNUNG – WIRD DIE PUFFERBATTERIE UNSACHGEMÄß AUSGEWECHSELT, BESTEHT EXPLOSIONSGEFAHR.
ES WIRD DRINGEND EMPFOHLEN, NUR BATTERIEN DES GLEICHEN TYPS ODER ÄQUIVALENTE BATTERIEN, DIE VOM
HERSTELLER EMPFOHLEN WURDEN, ZU VERWENDEN. ENTSORGEN SIE GEBRAUCHTE BATTERIEN NACH ANGABEN
DES HERSTELLERS.
Spannungsversorgung
Max.
Leistung
Verbindungen
©ABB 2022 Alle Rechte vorbehalten.
Änderungen vorbehalten
WWW.CYLON.COM
24 V AC/DC ±20 %, 50/60 Hz
FBXi
20 VA (ohne FLX-Feldbusmodule)
FBXi + 1 x FLX
32 VA
FBXi + 2 x FLX
44 VA
|
|
FBXi + 16 x FLX
68 VA
Proprietäre Steckverbindungen zu
FLX-Modulen für Spannung und
Kommunikation. Es können an den
FBXi-X256 bis zu 4 FLX-Module
angeschlossen werden.
Erde
CMN
(gemeinsamer
Anschluss)
1
