INSTALLATION UND VERKABELUNG
BDS0029 rev 17

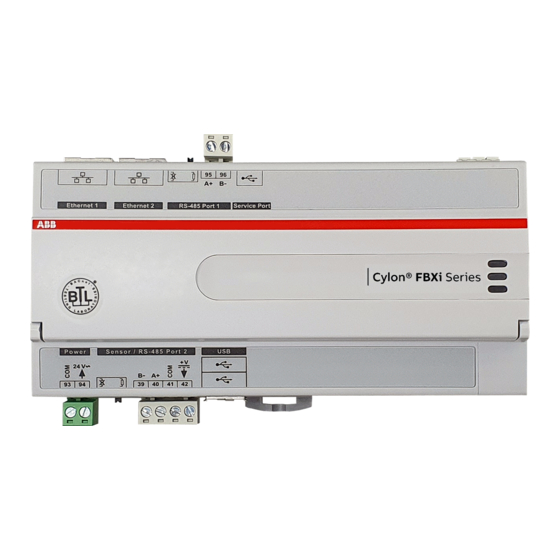

Cylon® FBXi
FBXi-8R8-X96 / FBXi-8R8-H-X96:
FBXi-X256 / FBXi-X48:
Erde
CMN (gemeinsamer
Anschluss)
©ABB 2024 Alle Rechte vorbehalten.
Änderungen vorbehalten
WWW.CYLON.COM
Datenpunktnummer
Klemmnummer
Spannungsversorgung
Max. Leistung FBXi-8R8(-H) -X96
FLX-Stromanschluss
Gemeinsamer
Anschluss für
Hilfsspannung
Relaisausgänge
BACnet-Last
(Bis 24 V)
24 V AC ±20 % 50/60 Hz
30 VA
Feldbusmodule)
FBXi-8R8(-H)-X96 + 1 x FLX
42 VA
FBXi-8R8(-H)-X96 + 2 x FLX
54 VA
FBXi-8R8(-H)-X96 + 3 x FLX
66 VA
FBXi-X256/FBXi-X48
20 VA
Feldbusmodule)
FBXi-X256/FBXi-X48 + 1 x FLX
32 VA
FBXi-X256/FBXi-X48 + 2 x FLX
44 VA
FBXi-X256/FBXi-X48 + 3 x FLX
56 VA
FBXi-X256 + 4 x FLX
68 VA
|
FBXi-X256 + 16 x FLX
68 VA
Proprietäre Steckverbindungen zu FLX-
Modulen für Spannung und
Kommunikation vo, Gerät der FBXi-Serie.
Es können an den FBXi bis zu 3 FLX-Module
angeschlossen werden.
18 V DC / 60 mA Ausgang
¼ Unit-Load-Gerät
(ohne FLX-
(ohne FLX-
|
1
