Inhaltszusammenfassung für Expobar QUARTZ

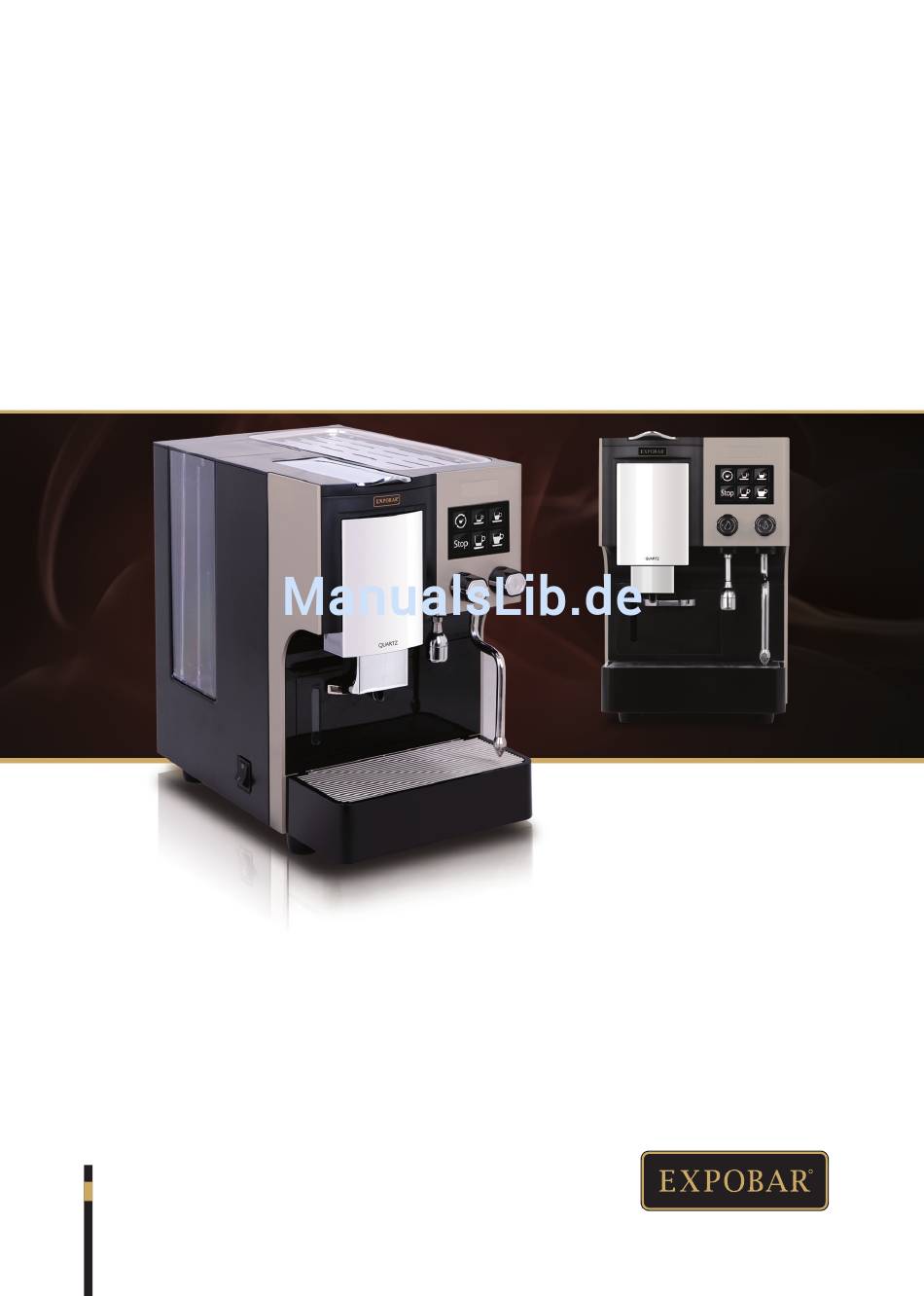

- Seite 1 QUARTZ BEDIENUNGSANLEITUNG UM_DE Part No.: C*70000275DE_01...
-
Seite 2: Inhaltsverzeichnis
INHALT QUARTZ INHALT ..................................2 ALLGEMEINES................................3 Einleitung ..................................... 3 Warnungen ..................................3 Vorsichtsmaßnahmen ............................... 3 Verwendungszweck................................3 Fakten ....................................4 KOMPONENTENÜBERSICHT ........................5 Vorderansicht ..................................5 INSTALLATION UND INBETRIEBNAHME ....................6 Aufstellung ..................................6 Netzanschluss ..................................6 Leeren der Abtropfschale ..............................6 Starten der Maschine bei Anschluss an eigenen Wassertank .................. 7 Starten der Maschine bei Anschluss an Hauptwasserleitung .................. -
Seite 3: Allgemeines
ALLGEMEINES QUARTZ Einleitung Vielen Dank, dass Sie sich für die Espresso-Maschine QUARTZ entschieden haben! Wir hoffen, dass er Ihnen gefallen wird. Lesen Sie vor dem Gebrauch der Maschine die Bewahren Sie diese Anleitung zur künftigen Bedienungsanleitung. Einsichtnahme stets griffbereit auf! -
Seite 4: Fakten
ALLGEMEINES QUARTZ Fakten FAKTEN QUARTZ Getränkeauswahlmöglichkeiten Kapazitives Tastenfeld Brühmechanismus Ja, Kapsel Temperaturregelung PID-Regulierung Höhenverstellbares Brühsystem Fach für gebrauchte Kapseln 15 Kapseln Energiesparmodus Höhe, Breite, Tiefe 399, 260, 410,5 mm Eigener Wassertank Boilervolumen 1,7 l Nennleistung 230V 1N~1915W 50/60Hz Kaltwasseranschluss Außengewinde, ½"... -
Seite 5: Komponentenübersicht
KOMPONENTENÜBERSICHT QUARTZ Vorderansicht Tassenablage Tankdeckel Hebel Kapseleinheit Eigener Wassertank Kapazitives Tastenfeld Wasserhahn Dampfhahn Höhenverstellbarer Auslass Kapselfach Abtropfgitter Netzschalter Abtropfschale Heißwasserauslass Dampfdüse... -
Seite 6: Installation Und Inbetriebnahme
INSTALLATION UND INBETRIEBNAHME QUARTZ Aufstellung Stellen Sie die Maschine auf eine ebene und stabile Fläche, fernab von Mindestens 10 cm Wasser und Wärmequellen. Sie sollte in trockener Umgebung aufgestellt werden, da sie bei übermäßiger Feuchtigkeit beeinträchtigt wird. Die Maschine nicht mit Kunststofffolie oder Stoff bedecken! Diese Maschine kann an die Hauptwasserleitung angeschlossen werden. -
Seite 7: Starten Der Maschine Bei Anschluss An Eigenen Wassertank
INSTALLATION UND INBETRIEBNAHME QUARTZ Starten der Maschine bei Anschluss an eigenen Wassertank Füllen Sie den Behälter bis zur Max.-Marke (A). Schließen Sie die Maschine an die Stromversorgung an. Schalten Sie die Maschine am Netzschalter ein. Es kann sein, dass die Maschine beim Einschalten in den Standby-Modus geht. -
Seite 8: Bedienung
BEDIENUNG QUARTZ Entnahme von Getränken Drücken Sie den Hebel für die Einheit (A) Setzen Sie die Kapsel wie abgebildet in der nach oben und stellen Sie eine Tasse unter den richtigen Position ein und drücken Sie den Auslass (B). Hebel nach unten in die Verriegelungsposition. -
Seite 9: Milch Erhitzen Und Aufschäumen Von Milch
BEDIENUNG QUARTZ Milch Erhitzen und Aufschäumen von Milch ÖFFNEN SCHLIESSEN Erhitzen Aufschäumen So benutzen Sie die Dampfdüse richtig: Richten Sie die Dampfdüse auf die Abtropfschale. Öffnen Sie den Dampfhahn langsam für etwa 2 Sekunden, bis ein dünner Wasser-und Dampfstrahl austritt. -
Seite 10: Befüllung Des Eigenen Wassertanks
BEDIENUNG QUARTZ Befüllung des eigenen Wassertanks Wenn bei an einen Tank angeschlossenen Maschinen der Füllstand des Wassers im Tank die Min.-Marke erreicht hat und versucht wird, ein Getränk zu entnehmen, wird der Brühvorgang abgebrochen. Zugleich beginnen die LED im Tastenfeld zu blinken. -
Seite 11: Reinigung Und Pflege
REINIGUNG UND PFLEGE QUARTZ Reinigung der Kapseleinheit Um die optimale Leistung der Kapseleinheit zu erreichen, wird empfohlen, am Ende des Tages Kapsel 3-4 Brühvorgänge ohne durchlaufen zu lassen. Gehen Sie dazu wie folgt vor: Ziehen Sie den Hebel nach oben (die zuletzt verwendete Kapsel fällt in das Kapselfach). -
Seite 12: Wartung Der Maschine
REINIGUNG UND PFLEGE QUARTZ Wartung der Maschine ACHTUNG! Stellen Sie nasse Tassen nicht direkt auf die Tassenablage! Das abtropfende Wasser kann in die Maschine gelangen und sie beschädigen. Trocknen Sie die Tassen vor dem Einsetzen in die Tassenablage ab. Zum Einsetzen von Kapseln den Hebel langsam nach oben und unten bewegen. -
Seite 13: Programmierung
PROGRAMMIERUNG QUARTZ Tastenfeld Kontinuierliches Brühen von Kaffee. Programmierbare Getränke-Tasten. Kaffeebrühen stoppen. Programmierung der Getränkemenge So stellen Sie die Getränkemenge ein: Setzen Sie eine ungebrauchte Kapsel in die Einheit ein und schließen Sie diese. Halten Sie die Taste K5 fünf Sekunden gedrückt, bis die LED hinter der Taste zu WICHTIG! blinken beginnt. -
Seite 14: Mögliche Lösungen
MÖGLICHE LÖSUNGEN QUARTZ PROBLEM MÖGLICHE URSACHE LÖSUNG Vergewissern Sie sich, dass der Ste- Der Stecker steckt nicht richtig Die Maschine startet nicht. cker richtig eingesteckt ist und die in der Steckdose. Steckdose einwandfrei funktioniert. Schalten Sie die Maschine aus. Drehen Die Maschine brüht keinen... -
Seite 15: Massskizze
MASSSKIZZE QUARTZ QUARTZ Modell D (min. ~ max.) QUARTZ 399 mm 260 mm 410,5 mm 63 mm ~ 115 mm 510,15 mm 590 mm... -
Seite 16: Kundendienst
Voraussetzung für die Gültigkeit der Garantie ist, dass die Bedingungen für die Wartung gemäß unseren Anweisungen befolgt wurden, die Maschine ordnungsgemäß gepflegt wurde und eventuelle Gewährleistungsansprüche unverzüglich geltend gemacht werden. Das betreffende Gerät darf in der Zeit des Wartens auf den Service nicht benutzt werden, wenn die Gefahr der Verschlimmerung des Schadens bzw.
