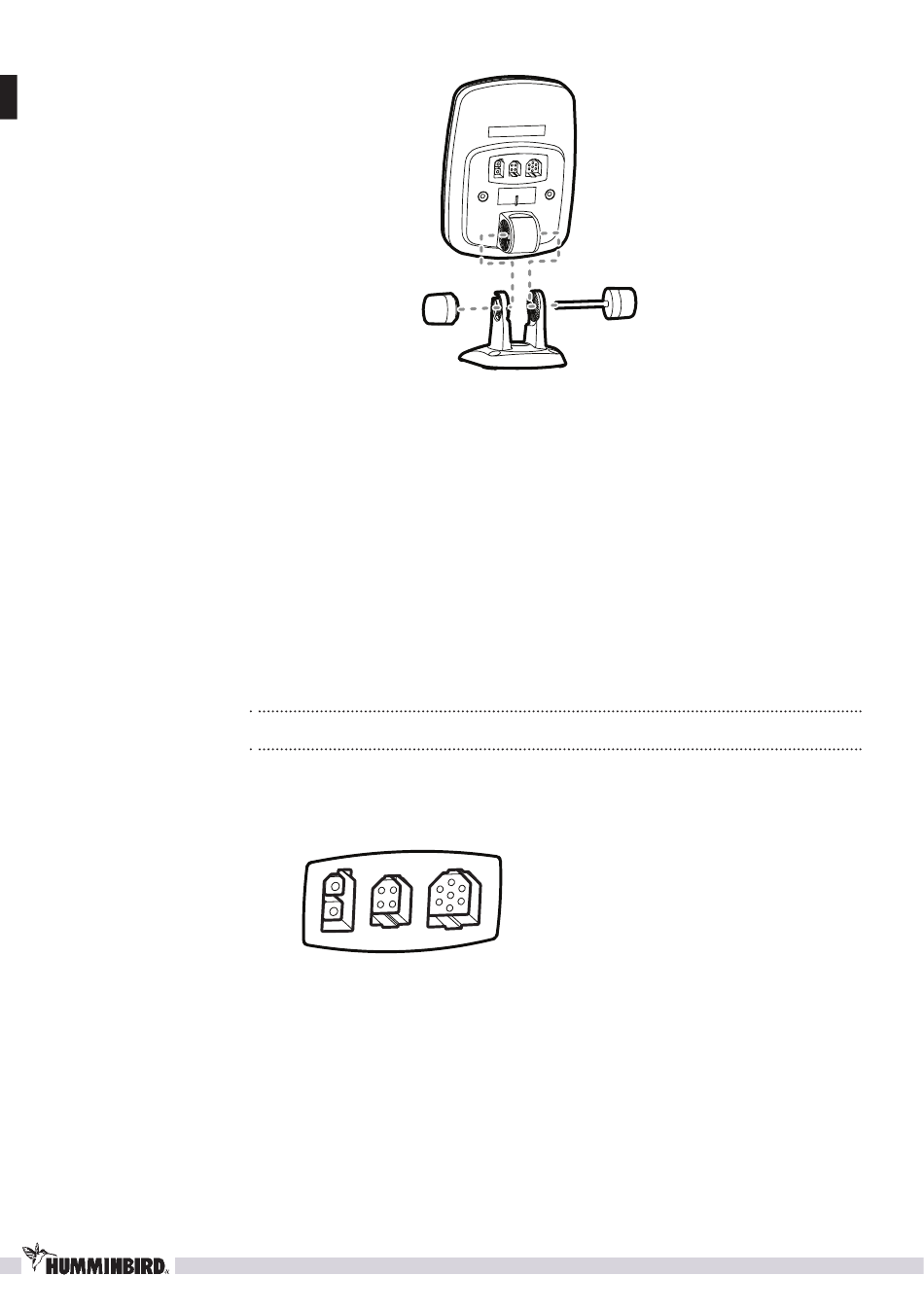

schieben sie die rändelschraube durch das dafür vorgesehene loch auf der rückseite
der Anzeige und drehen sie die Mutter 2-3 umdrehungen an.
E
schieben sie die Anzeige nun in die halterung der Basisplatte und drehen die rändel-
mutter handwarm an, bis das gerät selbstständig die Position hält.
F
überprüfen sie die richtige neigung der Anzeige und ziehen die rändelschraube fest.
G
fügen sie die Konterschraube hinzu und ziehen sie diese handwarm an.
Anschliessen Des geBer- unD stroMKABels
gehen sie wie folgt vor, um das geber- und das stromkabel mit dem Anzeigegerät zu ver-
binden.
Bild 8
Jetzt sind sie bereit, den geber zu installieren. schauen sie dazu in das Kapitel: „Installati-
on des Gebers" und suchen sie sich ihren geber heraus.
Bild 7
A
schauen sie sich die form der stecker
genau an und schieben diese dann
von hinten in die passende Buchse
des Anzeigegerätes.
B
Wenn sie alle Kabel angeschlossen
haben stellen sie sicher, dass die Ka-
bel ausreichend spiel haben, um das
gerät in der halterung zu bewegen.
