Programmstart
Betätigen Sie die Taste Start/Stop um den Pro-
grammlauf zu starten, die Statusanzeige wechselt
von IDLE auf RUN. Falls RUN blinkt, wurde eine
Echtzeituhr-Programmstart vorgegeben (wie zuvor
beschrieben)

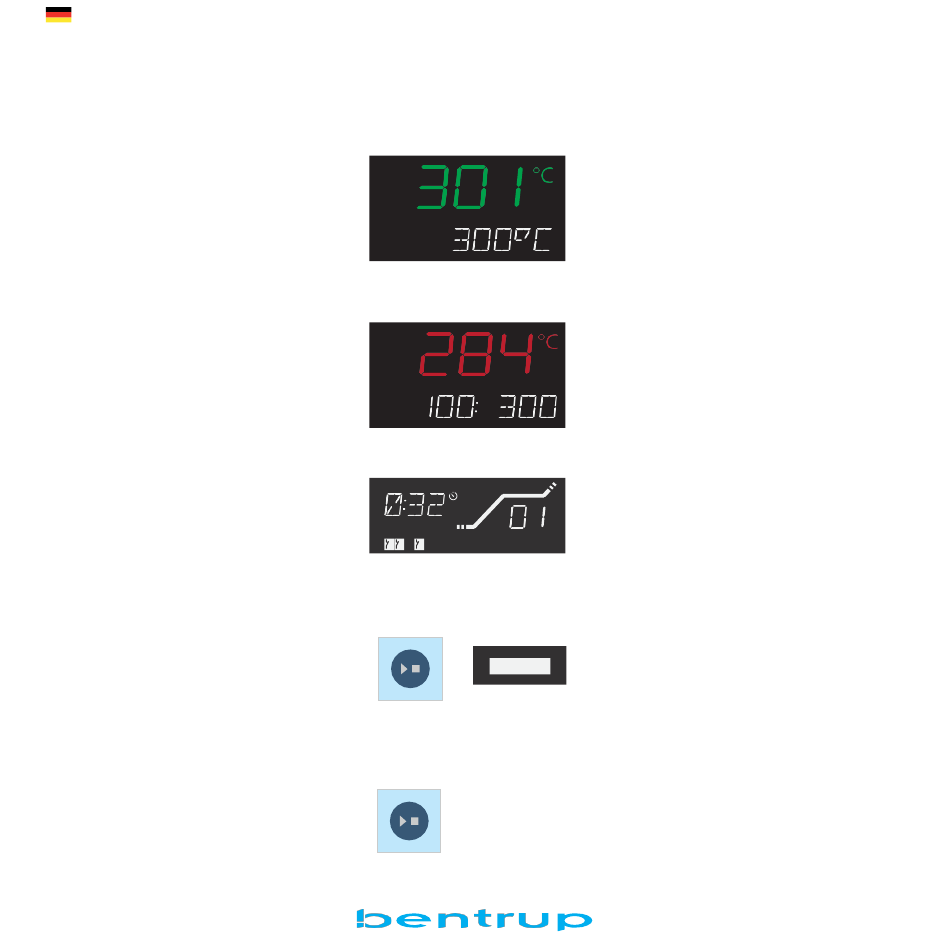

In der Prozessanzeige wird die aktuelle Temperatur
grün angezeigt, in der zweiten Zeile die Solltempe-
ratur. Bei Abweichung von der Solltemperatur verän-
dert sich die Anzeige kontinuierlich von grün auf rot
(Abweichungsbereich einstellbar in Konfiguration).
Bei ungeregelten Rampen (SKIP) bleibt die Anzeige
grün innerhalb der Segmenttemperatur.
Ebenso kann in der Konfiguration der in der zweiten
Zeile dargestellte Wert ausgewählt werden. Alter-
nativ zur Solltemperatur kann die Stellgröße (0 bis
100% bzw. -100% bis +100%) dargestellt werden
oder eine Kombination beider Werte (wie rechts dar-
gestellt, 100% Heizen, 300°C Sollwert, Temperatur
kann nicht folgen und erscheint daher in rot).
In der Segmentanzeige ist der aktuelle Programmab-
schnitt ersichtlich (Segmentnummer nicht blinkend),
links wird die verbleibende Restzeit (auch in Ram-
pen) angezeigt. Links unten werden die aktivierten
Schaltausgänge angezeigt (hier do0, 1 und 3).
Weitere Ablaufsteuerung
HOLD: Neben einem vorprogrammiertem Pro-
grammhalt (Zeit als ‚hold') ist auch ein manuelles
Anhalten möglich. Halten Sie die Start/Stopp Taste
für 3 Sekunden, bis das HOLD Symbol erscheint.
Die Zeit wird angehalten (und damit in Rampen
auch die Temperatur). Die Prozesstemperatur wird
von der TC707 dauerhaft gehalten. Aufheben des
Programmhalts erfolgt durch nochmaliges Drücken
der Start/Stopp-Taste.
SKIP: Um sofort in den nächsten Programmabschnitt
(von RAMPE nach DWELL oder von DWELL zu RAM-
PE des nächsten Segments) zu springen halten Sie
die Taste Start/Stopp für 6 Sekunden gedrückt.
6
SEG
0 1
3
HOLD RUN
3 seconds
6 seconds
Spuštění programu
Stisknutím tlačítka start/stop spustíte proces (zobrazení
stavu se změní z IDLE na RUN). Pokud byl zadán odložený
start programu (jak bylo popsáno výše), bliká RUN, dokud se
skutečně nespustí výpal.
Hlavní procesní displej zobrazuje aktuální teplotu zeleně,
požadovaná teplota je zobrazena níže. Pokud dojde k
odchylce od nastavené teploty, teplota se trvale změní na
červenou (rozsah odchylky nastavený v konfiguraci). Během
neřízené rampy (SKIP) zůstane displej zelený, dokud zůstane
v rámci teploty segmentu.
Spodní procesní hodnotu lze nakonfigurovat tak, aby četl
procesní výstup (0 až 100 % resp. -100 % až +100 % pro smyčky
vytápění/chlazení) nebo kombinaci obou, jak je znázorněno
vlevo: 100 % ohřev, 300 °C nastavená hodnota ( v uvedeném
příkladu je aktuální teplota příliš nízká, a proto je zobrazena
červeně).
Segmentový displej zobrazuje aktuální segment programu
(nebliká), vlevo je zobrazen zbývající čas (i během rampy).
Ikony vlevo dole ukazují na aktivní spínací výstupy (zde
zobrazeny do0, 1 a 3).
Dodatečné ovládání programu
HOLD: Podržením tlačítka start/stop po dobu 3
sekund přejde ovladač do stavu HOLD (stejné jako
předprogramované
zadáním
segmentu). Vedle RUN se zobrazí ikona HOLD.
Toto drží časovač (a tedy i teplotu v rampě) na nekonečno.
Procesní teplota je kontinuálně udržována. Pro uvolnění
HOLD stiskněte a podržte znovu tlačítko start/stop.
SKIP: Pro okamžitý vstup do dalšího segmentu programu
podržte tlačítko start/stop po dobu 6 sekund. Během RAMP
regulátor vstoupí do DWELL, během DWELL je zadán RAMP
následujícího.segmentu.
času
„hold"
v
