Inhaltszusammenfassung für Bentrup TC 40

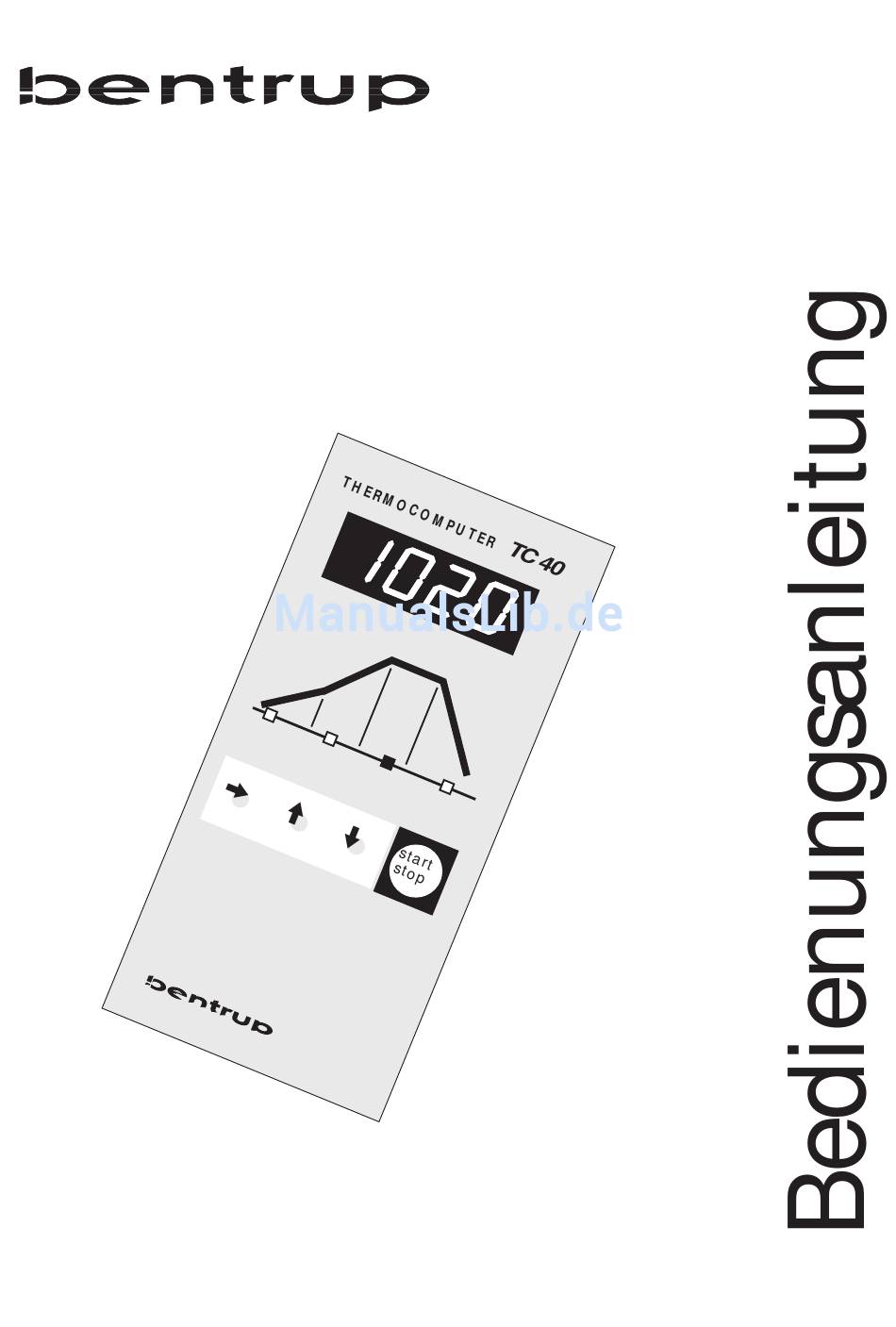

- Seite 1 TC 40...
-
Seite 2: Inhaltsverzeichnis
Einstellbare Maximalwerte........3 Fehlermeldungen ..........4 Installationsparameter ..........5 Elektrische Anschlüsse ..........6 Bedienelemente Anzeige TC 40 T H E R M O C O M P U T E R Brennkurve mit Kontrolleuchten Auswahl des Brennkurven-Segments Taste "Erhöhen des angezeigten Wertes" Start/Stop-Taste Taste "Verringern des angezeigten Wertes"... -
Seite 3: Einleitung
Einleitung Mit der bentrup TC40 haben Sie sich für die meistverkaufteste Kompakt-Regelanlage überhaupt entschieden. Die TC40 vereinbart die elementaren Funktionen, sichere Ofenfunktion und Genauigkeit zu einem äußerst günstigen Preis. Lesen Sie bitte vor Inbetriebnahme Ihrer TC40 das Handbuch sorgfältig durch. Hierdurch werden Sie schnell mit den vielfältigen Möglichkeiten der TC40... -
Seite 4: Typische Brennkurven
Typische Brennkurven Je nach Anwendung, Ton, Glasur etc. sind grundver- schiedene Brennkurven erforderlich. Ihr Händler wird Sie gerne beraten. Nachfolgend sind nur beispielhaft typische Brennkurven aufgeführt. Brand Aufh.(°C/h) Endtmp. (°C) Halten Schrühen 800°C Schrühen 900°C Glasur 1050°C 1050 Steinzeug 1180°C 1180 Steinzeug 1250°C 1250... -
Seite 5: Kontrolle Der Werte
Wenn Sie einen Wert nochmals ändern wollen oder versehentlich übersprungen haben, so können Sie über die Taste (3) wieder zum Beginn der Brennkurve springen. Sie können alle Werte beliebig oft ändern. Zum Starten dieses Brandes drücken Sie die Taste (5). Die Anzeige (1) gibt von jetzt an immer die Ofen- start temperatur an. -
Seite 6: Fehlermeldungen
Fehlermeldungen Der integrierte Mikroprozessor des Reglers TC40 überprüft ständig den Brennverlauf. Sobald eine Störung auftritt, erscheint auf dem Display eine Fehlermeldung. Der Ofen folgt nicht geforderten Temperaturanstieg: Diese Fehlermeldung weist eindeutig auf ein Problem am Ofen hin. Mögliche Ursachen: •Eine Sicherung / Netzphase ist defekt •Der Türkontakt ist geöffnet •Eine Heizspirale ist defekt •Die Heizspiralen sind überaltert (speziell bei... -
Seite 7: Installationsparameter
Der Selbsttest ergab ein Problem im Regler. Bei jedem Einschalten wird ein Selbsttest durchgeführt. Wird hierbei ein Fehler festgestellt, erscheint im Display diese Fehlermeldungen. Falls nach dem Aus- und Wiedereinschalten die Meldung erneut erscheint, wenden Sie sich an Ihren Händler. Installationsparameter der TC40 Dieser Abschnitt ist für die Bedienung der Steuerung ohne Belang. -
Seite 8: Technische Details
Bitte vergleichen Sie unbedingt den Typ des verwendeten Thermoelementes mit dem auf der Rückseite des Reglers angegebenen Typ. Bei Nichtbeachtung können Schäden an Ofen oder Brenngut nicht ausgeschlossen werden! Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Bedienungsanleitung TC40 V3.2 (C)opyright 1998 bentrup Industriesteuerungen, D-35463 Fernwald...
