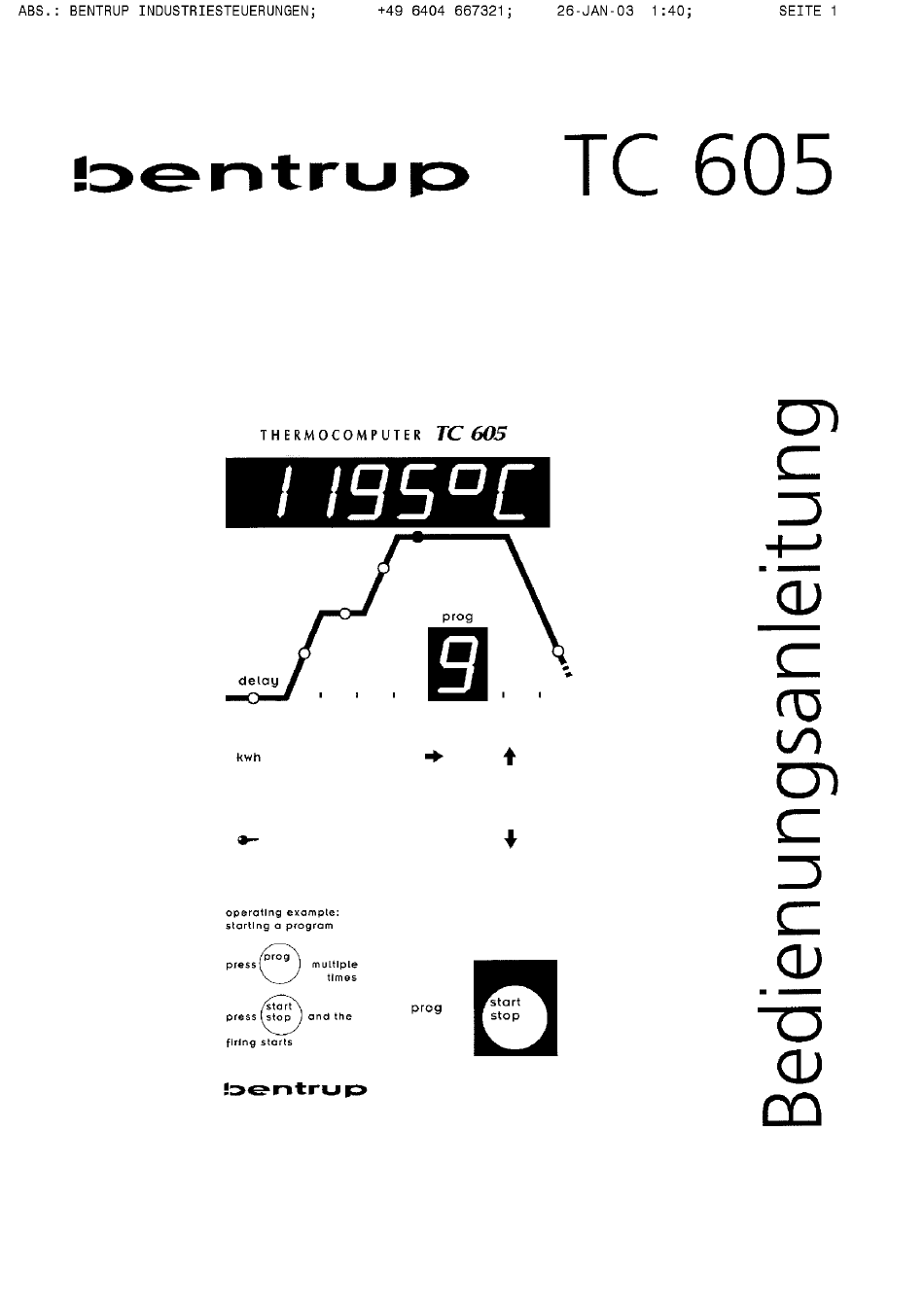

- Seite 1 ABS. BENTRUP INDUSTRIESTEUERUNGEN; 6404 667321 ; 1 : 40 SEITE TC 605 THERMOCOMPUTER TC605 1 1950 C prog delay operating example: startlng a program prog multiple press times start start prog stop press stop firing starts n tru...
- Seite 2 SKIP SKIP Schrühen SKIP SKIP Glasur 10500C SKIP 1050 SKIP Glasur 11800C SKIP 1180 SKIP Glasur 12500C SKIP 1250 SKIP frei (60000) SKIP SKIP frei (6000C) SKIP SKIP frei (6000C) SKIP SKIP Bedienungsanleitu TC605 bentrup instumente Industriesteuerungen W-35463 F ernwafd...
- Seite 3 Jede Änderung einer Brennkurve Wirdautomatisch gespeichert, so daß das entsprechende Programmauch fir zukünftige Brande geändert ist. Durch Betätigen der Taste [progl können Sie abfragen, welches Programm gerade angewählt ist und somit verändert Wird (Programmnummer erscheint rechts in der Anzege). Bedienungsanleibung TC605 bentrup insrumente Industriesteuerungen W-35463 Fernwald...
- Seite 4 ABS. BENTRUP INDUSTRIESTEUERUNGEN; 6404 667321 ; 1 : 42 SEITE Beispiel: Aufruf von Programm Nr. 3 Taste[Prog]soofidrücken, bis inderAnzeige rechtsvomDezinalpunkt dieProgrammnummer 3 erscheint (Z.B.'900. 3",d.h. Programm3, 9000CBrenntemperatur) Anzeigen/Ändern der 1.Haltetemperatur TasteF weiterl s ooft betätigen, bisderAbschnitt 1.Hattetemp. derBrennkurve leuchtet undAnzeige eine Temperatur (oc) zeigt - Mit den Tasten [t] und [0] den Wert wie gewünscht ändern...
- Seite 5 - gesamte Betriebsstunden der Heizspiralen (Z.B. "145.8h", zählt selbsttätig hoch) - Version der Bestriebssoftware (Z.B. "4.0 V", nicht veränderbar) Der Betriebsstundenzähler summiert alle Heizzyklen des Ofens und erlaubt somit eine Kontrolle der Ofenlebensdauer. Bedienungsanbitung TC605 bentrup instrumente Industnesteuerungen W-35463 Femwald...
- Seite 6 6404 667321 ; 26-JAN 1 : 44 SEITE Fehlermeldungen der Steuerung TC 605 Fl : Ofen folgt nicht gefordertem Temperaturanstieg TrotzVollast-Heizen derRegelung warderTemperaturanstieg desOfenskleinerals30Cpro16Minuten. D iese Fehlermeldun läßtsicheraufeinenFehler amBrennofen bzw.derStromversorgung schließen Heizspiraleunterbrochen,Schütz defekt Mögliche Fehlerursache: Heizspiralen überaltert ( besonders bei hohenBrenntemperatu ren) Tü...
- Seite 7 ABS. BENTRUP INDUSTRIESTEUERUNGEN; 6404 667321 ; 26-JAN-03 1 : 45 SEITE...
