Mit der Pfeiltaste rechts wechseln Sie zum 2. Seg-
ment und geben SKIP (höchster Wert für RAMPE) für
ungeregeltes Aufheizen, 810°C als Temperatur und
0:10 h als Haltezeit ein.
Die Eingabe der weiteren Segmente erfolgt dement-

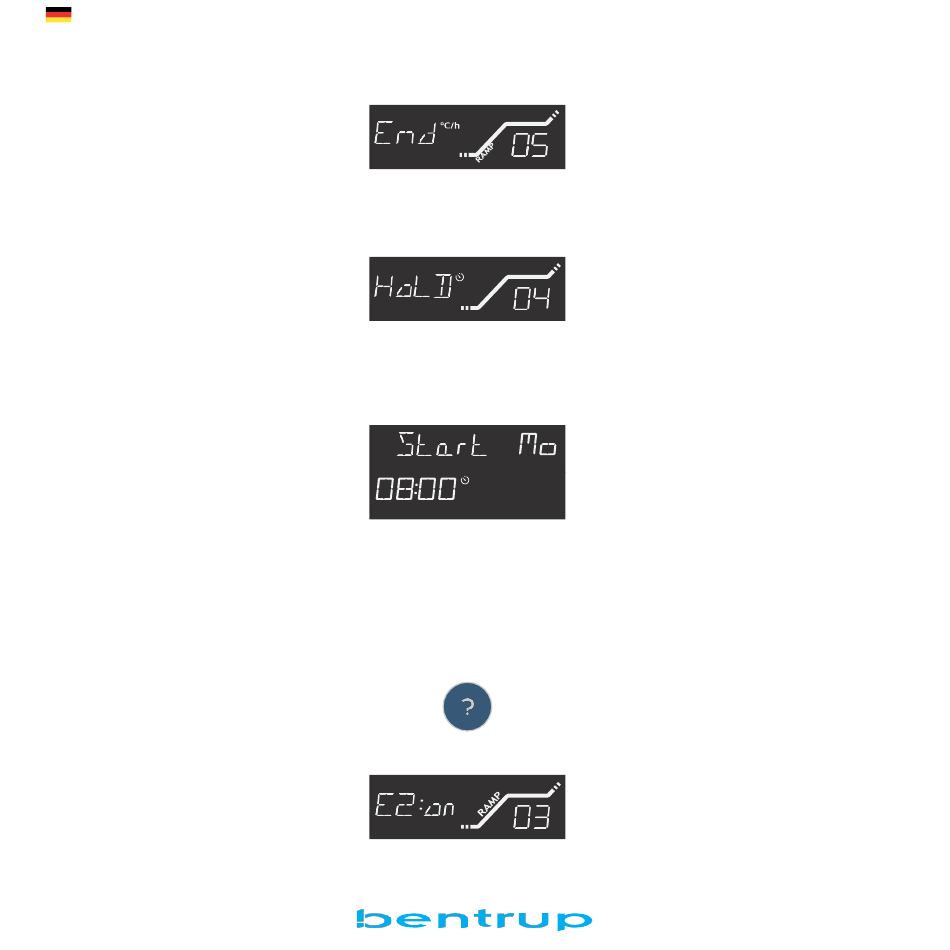

sprechend. Zuletzt (im Beispiel Segment 5) zeigt ‚End'
(niedrigste Werteeinstellung) das Programmende an.
Programmhalt
Um den Programmlauf z.B. im 4. Segment anzu-
halten, stellen Sie ‚hold' als Haltezeit ein (höchster
Wert, Taste + lange halten). Die Prozesstempe-
ratur wird hierbei angehalten und erst nach Be-
tätigen der Start/Stop-Taste wieder fortgesetzt.
Programmstartverzögerung
Für einen späteren Programmstart geben Sie Uhr-
zeit und Wochentag als ersten Programmwert ein
(Pfeiltaste ganz nach links) ein. Nach dem Drücken
von start/stop wird der Brennvorgang wird dann au-
tomatisch zum eingestelltem Zeitpunkt begonnen.
Im nebenstehenden Beispiel wird das Programm
automatisch (kommeden) Montag um 08:00 Uhr
gestartet. Über die Konfiguration kann alternativ
‚Zeitpunkt Programmende' oder wiederholende Wo-
chenschaltprogramme (siehe Seite 12) eingestellt
werden (Parameter 14 „RTC Mode")
Events
Falls die Anwendung vom Programmlauf abhängige
Schaltaufträge erfordert (EVENTs) und diese somit
Konfiguriert sind, können diese pro Segment jeweils
für Rampe und Haltezeit getrennt eingetellt werden.
Durch (ggf. mehrmaliges) Drücken der Taste ‚?' wird
der Zustand (AN/AUS) angezeigt und durch die Tas-
ten + und - geändert.
Nebenstehend ist gezeigt, wie in der Rampe des 3.
Segments der Event Nr. 2 aktiviert ist (ON). Bis zu 4
Events können konfiguriert werden, die Zuordnung/
Funktion ist vom Ofen abhängig. Im vorstehenden
Programmbeispiel könnte hiermit z.B. ein Ventilator
aktiviert werden.
4
Opětovným stisknutím šipky vpravo vstoupíte do
segmentu 2, změňte hodnotu na SKIP (nejvyšší hodnota
v RAMP), což znamená nekontrolované zahřívání.
Pokračujte zadáním 810°C jako teploty a 0:10h jako
doby
prodlevy.
Podle toho zadejte další segmenty. Na posledním
SEG
segmentu (v příkladu č. 5) zadejte „End" (nejnižší
hodnota) pro označení konce programu pro TC707.
Program Hold
DWELL
Chcete-li například podržet běh programu v segmentu č. 4
nastavte dobu prodlevy na „hold" (nejvyšší hodnota,
držte stisknuté tlačítko +). Během pozastavení je proces
SEG
neomezeně udržován na naprogramované teplotě, dokud
není stisknuto tlačítko Start/Stop
Odložený start programu
Pro odložený start programu zadejte čas a den v
týdnu jako úplně první hodnotu programu (šipka
doleva). Po stisknutí Start/Stop se vypalování
spustí v zadaný čas. V příkladu zobrazeném vlevo
začíná palba v (příští) pondělí v 08:00 hodin.
Nastavuje se konfigurací (parametr 14 „Režim RTC"),
případně lze zvolit „nastavený čas dokončení programu".
Další možností je týdenní časovač
např. aby se pec dostala na pracovní teplotu každé
pondělí ráno v 5:30 (podrobnosti viz strana 12).
Events - události
Pokud vaše aplikace vyžaduje ovládání pomocí
Events, lze v konfiguraci nastavit až 4 události
programu. Pro každý segment je přednastaven
stav ON nebo OFF. Stisknutím tlačítka ‚?'
zobrazíte naprogramovaný stav a podle potřeby
změňte pomocí + nebo -. Pro vyšší počet Eventů
stiskněte znovu tlačítko ‚?'.
Příklad na levé straně ukazuje událost č. 2
aktivován (ON) během DWELL segmentu 3.
Eventy lze naprogramovat samostatně pro RAMP
SEG
a DWELL.. Skutečná funkce závisí na peci, v
našem příkladu programu lze aktivovat ventilátor
pro
rychlé
ochlazení
z
810°C.
