Samson SAM MOBILE Gateway Einbau- Und Bedienungsanleitung Seite 40

Konfiguration mit SAM Gateway Konfigurator

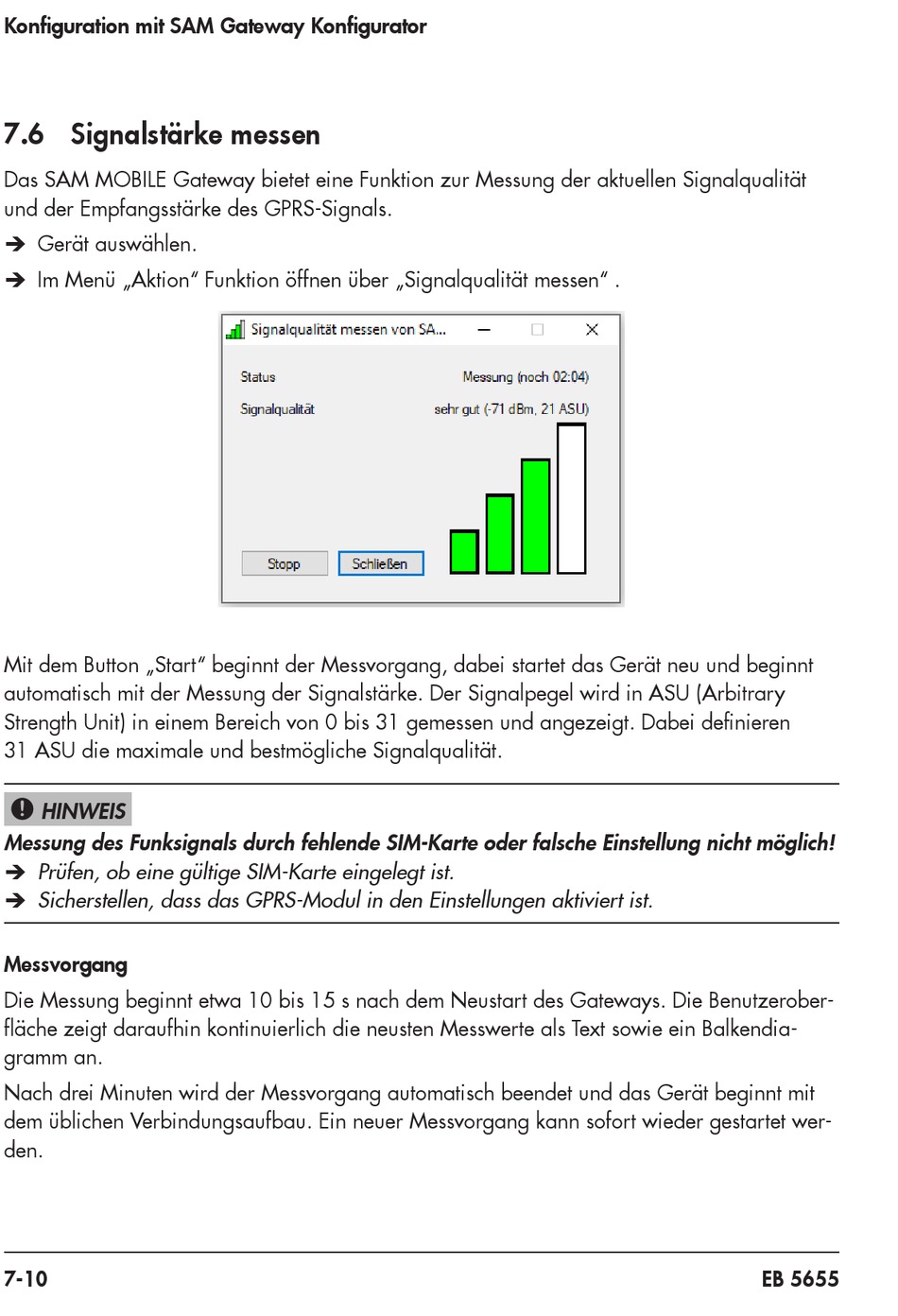

7.6 Signalstärke messen
Das SAM MOBILE Gateway bietet eine Funktion zur Messung der aktuellen Signalqualität
und der Empfangsstärke des GPRS-Signals.
Î Gerät auswählen.
Î Im Menü „Aktion" Funktion öffnen über „Signalqualität messen" .
Mit dem Button „Start" beginnt der Messvorgang, dabei startet das Gerät neu und beginnt
automatisch mit der Messung der Signalstärke. Der Signalpegel wird in ASU (Arbitrary
Strength Unit) in einem Bereich von 0 bis 31 gemessen und angezeigt. Dabei definieren
31 ASU die maximale und bestmögliche Signalqualität.
HINWEIS
!
Messung des Funksignals durch fehlende SIM-Karte oder falsche Einstellung nicht möglich!
Î Prüfen, ob eine gültige SIM-Karte eingelegt ist.
Î Sicherstellen, dass das GPRS-Modul in den Einstellungen aktiviert ist.
Messvorgang
Die Messung beginnt etwa 10 bis 15 s nach dem Neustart des Gateways. Die Benutzerober-
fläche zeigt daraufhin kontinuierlich die neusten Messwerte als Text sowie ein Balkendia-
gramm an.
Nach drei Minuten wird der Messvorgang automatisch beendet und das Gerät beginnt mit
dem üblichen Verbindungsaufbau. Ein neuer Messvorgang kann sofort wieder gestartet wer-
den.
7-10 EB 5655
