Der elektrische Anschlussraum befindet sich im Sockel des Gateways.
Î Für die Kabeldurchführung markierte Öffnungen oben oder unten am Sockelgehäuse
durchbrechen und mit Würgenippeln oder geeigneten Verschraubungen versehen.
Î Die Leitungen vor dem Einführen in den Sockel mit einer geeigneten Maßnahme, wie
z. B. einem Kabelkanal, so abfangen, dass kein Zug und keine Verbiegung auf die Lei-
tungen wirken.
A
1
RS485
B
2
3
GB (optional)
4
DI1
5
6
7 DI2
8
9
AI1
Pt1000
10
9
AI1
+ –
0..10V in
10
13 AO
+ –
0..10V/PWM out
10
11
-Bus
12

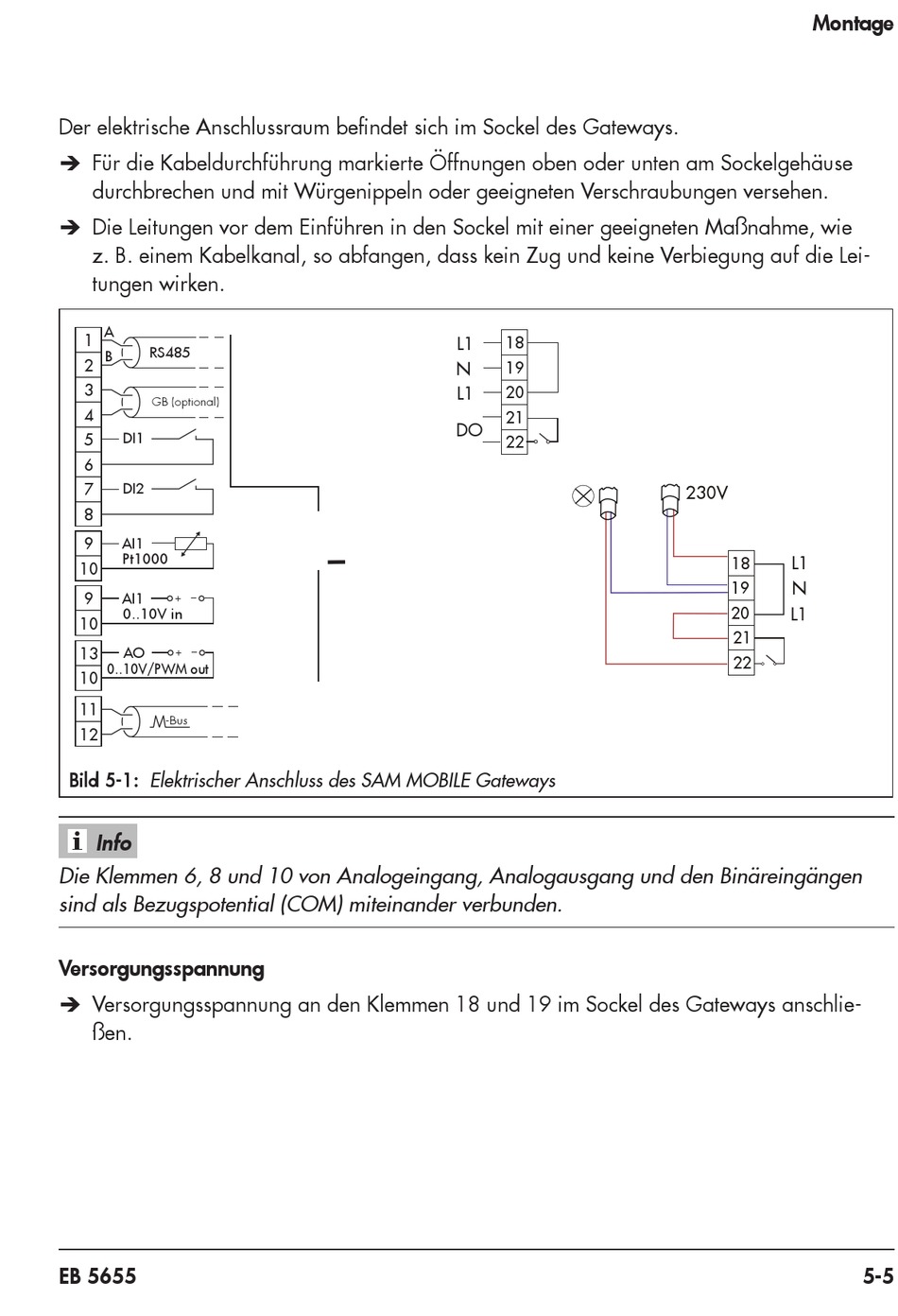

Bild 5-1: Elektrischer Anschluss des SAM MOBILE Gateways
Info Info
Die Klemmen 6, 8 und 10 von Analogeingang, Analogausgang und den Binäreingängen
sind als Bezugspotential (COM) miteinander verbunden.
Versorgungsspannung
Î Versorgungsspannung an den Klemmen 18 und 19 im Sockel des Gateways anschlie-
ßen.
EB 5655
L1
18
N 19
L1 20
21
DO
22
Montage
230V
L1
18
N
19
20 L1
21
22
5-5
