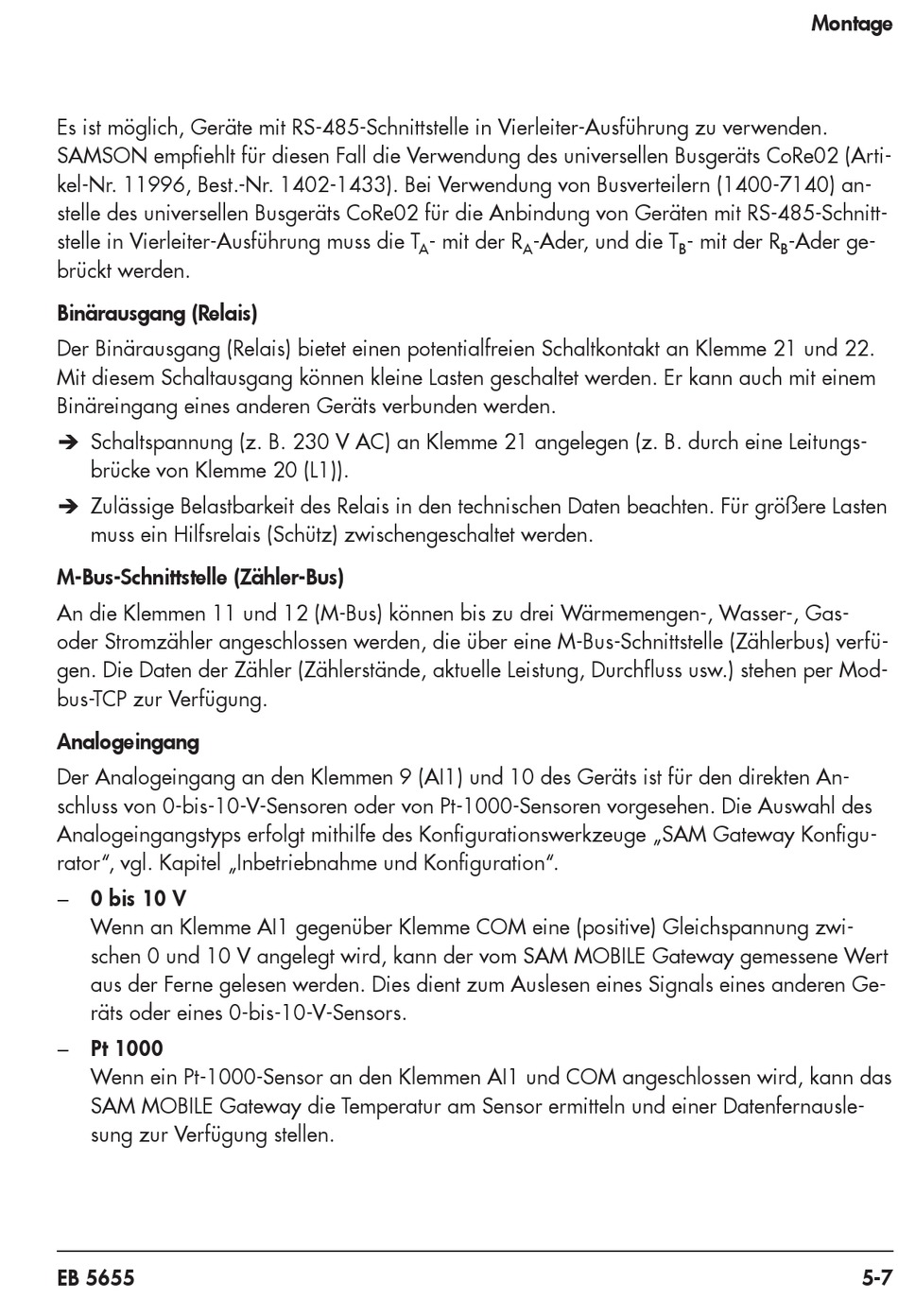

Samson SAM MOBILE Gateway Einbau- Und Bedienungsanleitung Seite 27

Es ist möglich, Geräte mit RS-485-Schnittstelle in Vierleiter-Ausführung zu verwenden.
SAMSON empfiehlt für diesen Fall die Verwendung des universellen Busgeräts CoRe02 (Arti-
kel-Nr. 11996, Best.-Nr. 1402-1433). Bei Verwendung von Busverteilern (1400-7140) an-
stelle des universellen Busgeräts CoRe02 für die Anbindung von Geräten mit RS-485-Schnitt-
stelle in Vierleiter-Ausführung muss die T
brückt werden.
Binärausgang (Relais)
Der Binärausgang (Relais) bietet einen potentialfreien Schaltkontakt an Klemme 21 und 22.
Mit diesem Schaltausgang können kleine Lasten geschaltet werden. Er kann auch mit einem
Binäreingang eines anderen Geräts verbunden werden.
Î Schaltspannung (z. B. 230 V AC) an Klemme 21 angelegen (z. B. durch eine Leitungs-
brücke von Klemme 20 (L1)).
Î Zulässige Belastbarkeit des Relais in den technischen Daten beachten. Für größere Lasten
muss ein Hilfsrelais (Schütz) zwischengeschaltet werden.
M-Bus-Schnittstelle (Zähler-Bus)
An die Klemmen 11 und 12 (M-Bus) können bis zu drei Wärmemengen-, Wasser-, Gas-
oder Stromzähler angeschlossen werden, die über eine M-Bus-Schnittstelle (Zählerbus) verfü-
gen. Die Daten der Zähler (Zählerstände, aktuelle Leistung, Durchfluss usw.) stehen per Mod-
bus-TCP zur Verfügung.
Analogeingang
Der Analogeingang an den Klemmen 9 (AI1) und 10 des Geräts ist für den direkten An-
schluss von 0-bis-10-V-Sensoren oder von Pt-1000-Sensoren vorgesehen. Die Auswahl des
Analogeingangstyps erfolgt mithilfe des Konfigurationswerkzeuge „SAM Gateway Konfigu-
rator", vgl. Kapitel „Inbetriebnahme und Konfiguration".
− 0 bis 10 V
Wenn an Klemme AI1 gegenüber Klemme COM eine (positive) Gleichspannung zwi-
schen 0 und 10 V angelegt wird, kann der vom SAM MOBILE Gateway gemessene Wert
aus der Ferne gelesen werden. Dies dient zum Auslesen eines Signals eines anderen Ge-
räts oder eines 0-bis-10-V-Sensors.
− Pt 1000
Wenn ein Pt-1000-Sensor an den Klemmen AI1 und COM angeschlossen wird, kann das
SAM MOBILE Gateway die Temperatur am Sensor ermitteln und einer Datenfernausle-
sung zur Verfügung stellen.
EB 5655
- mit der R -Ader, und die T
A A
Montage
- mit der R -Ader ge-
B B
5-7
