11.4 Ersetzen des ESK+ Mechanismus

Die Anweisungen in diesem Abschnitt richten sich ausschließlich an Fachpersonal.
1

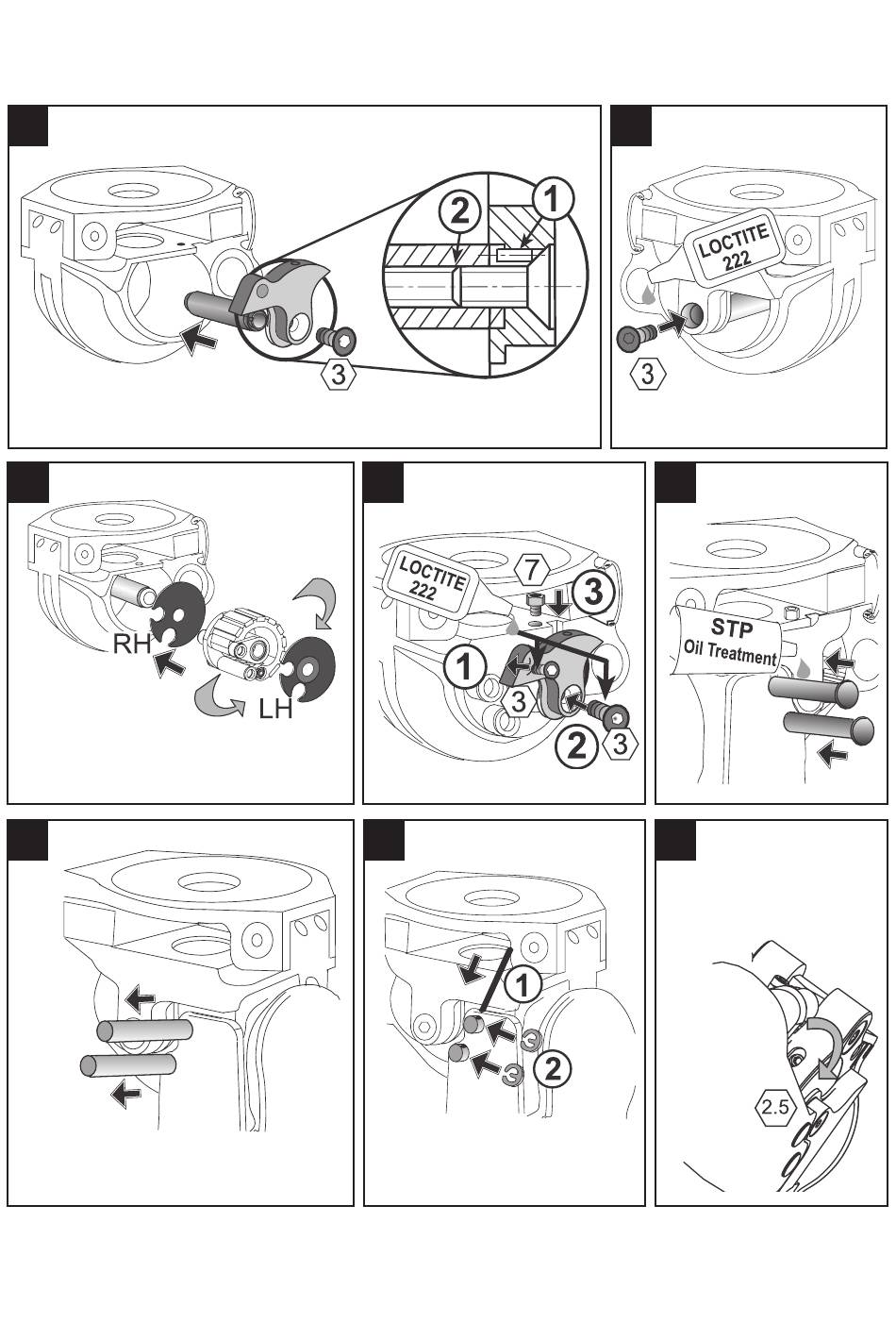

Richten Sie an der Seitenplatte den Schlitz in der Spindel (2)
am Passstift (1) aus, aber montieren Sie noch nichts.
3
DIE AUSRICHTUNG IST WICHTIG!
Bauen Sie die flachen Seiten
zusammen, wobei die Buchstaben
(RH, LH) nach innen zeigen.
6
Während der
Montage oszillieren
4
7
62
2
Schrauben Sie die
Spindel am Chassis fest.
5
Bringen Sie die
8
Vorbelastung
mit der notierten
Anzahl von Klicks
wieder auf.
Ansicht
des Chassis
von unten.
