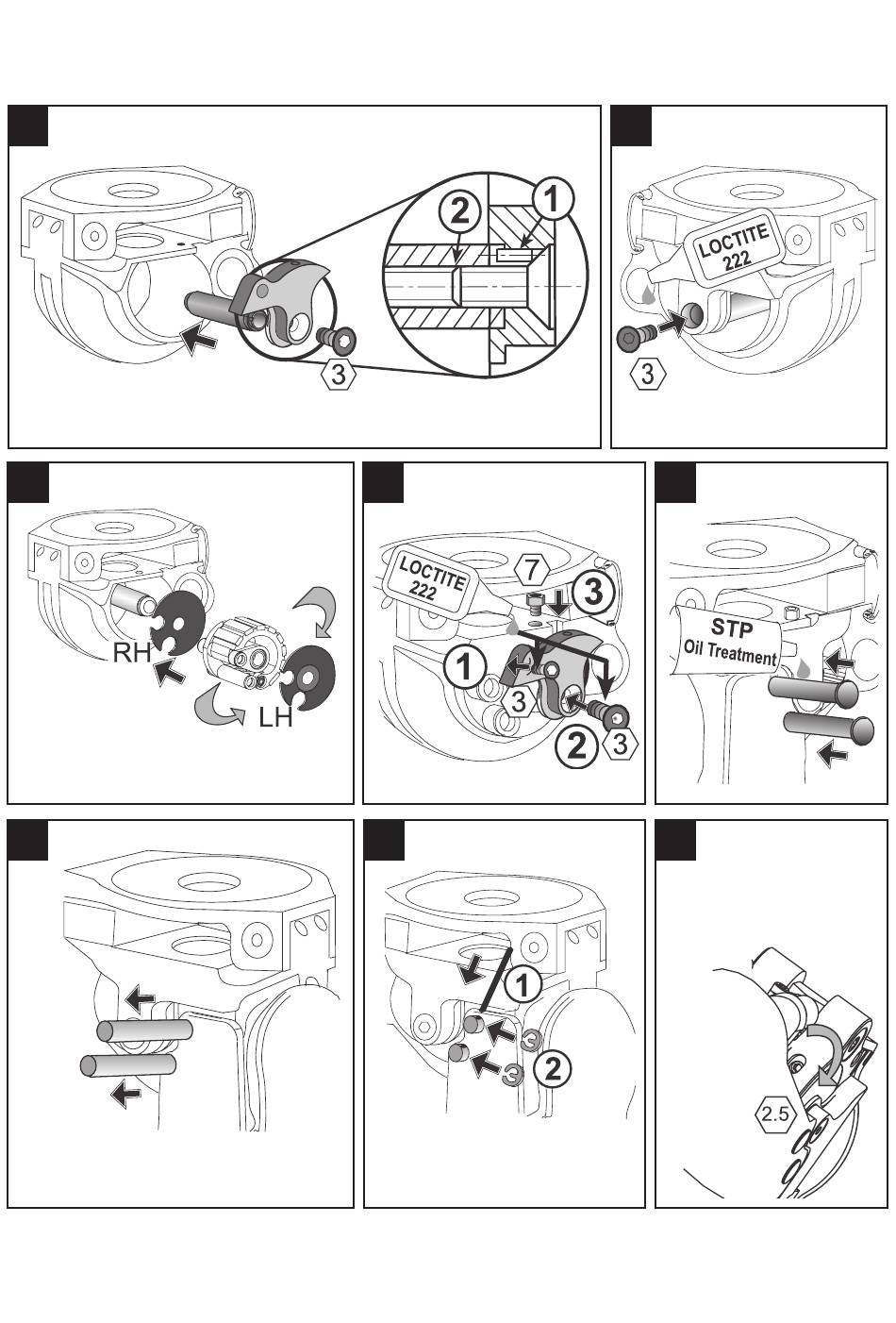

11.4 Volver a instalar el mecanismo ESK+

Las instrucciones de esta sección están dirigidas exclusivamente al profesional sanitario.
1
Orientar la placa lateral hacia arriba para alinear la ranura
del husillo (2) con el bulón (1), pero no acoplarlos todavía.
3
LA ORIENTACIÓN ES IMPORTANTE.
Montar los lados planos y las letras
(RH, LH) mirando hacia dentro.
6
4
Hacer oscilar
durante el
montaje
7
106
2
Atornillar el husillo
al chasis.
5
Volver a aplicar
8
toda la precarga
con el número de
chasquidos anotado
anteriormente.
Vista de
la parte
inferior del
chasis
938250PK1/1-0421
