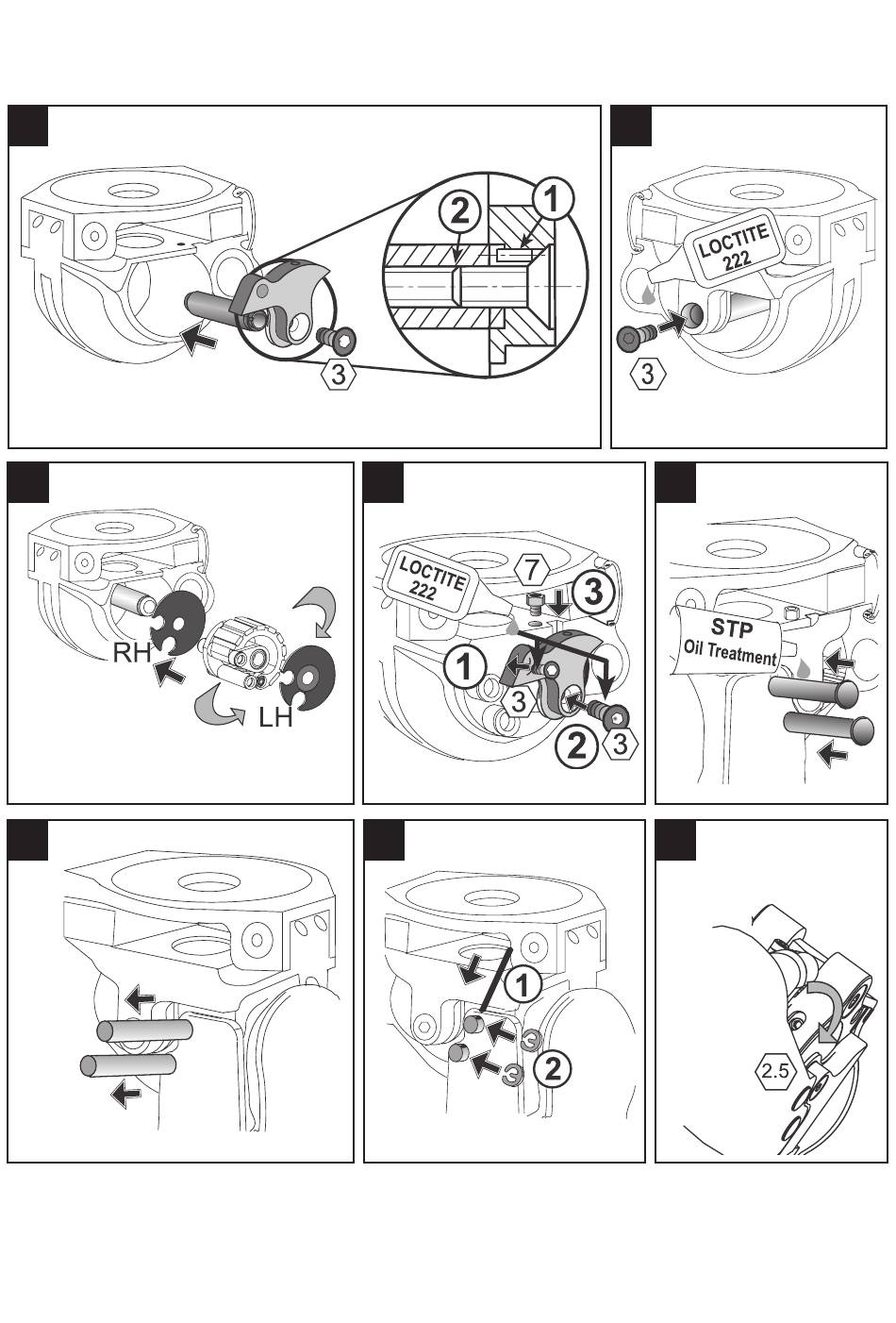

11.4 Substituição do mecanismo ESK+
As instruções nesta secção destinam-se apenas ao ortoprotésico.
1
Vire a placa lateral para cima, alinhe a ranhura do eixo (2) com
a cavilha (1), mas não efetue qualquer ajuste nesta fase.
3
A ORIENTAÇÃO É IMPORTANTE!
Monte as laterais planas com as letras
(RH, LH) viradas para dentro.
6
4
Oscile durante
a montagem
7
172
2
Aparafuse o eixo
ao chassis.
5
8 Volte a aplicar a pré-
carga com o número
registado de cliques.
Vista inferior
do chassis.
