Aufbau des Geräts
Schritt 10: Einstellen der Zahnriemenspannung

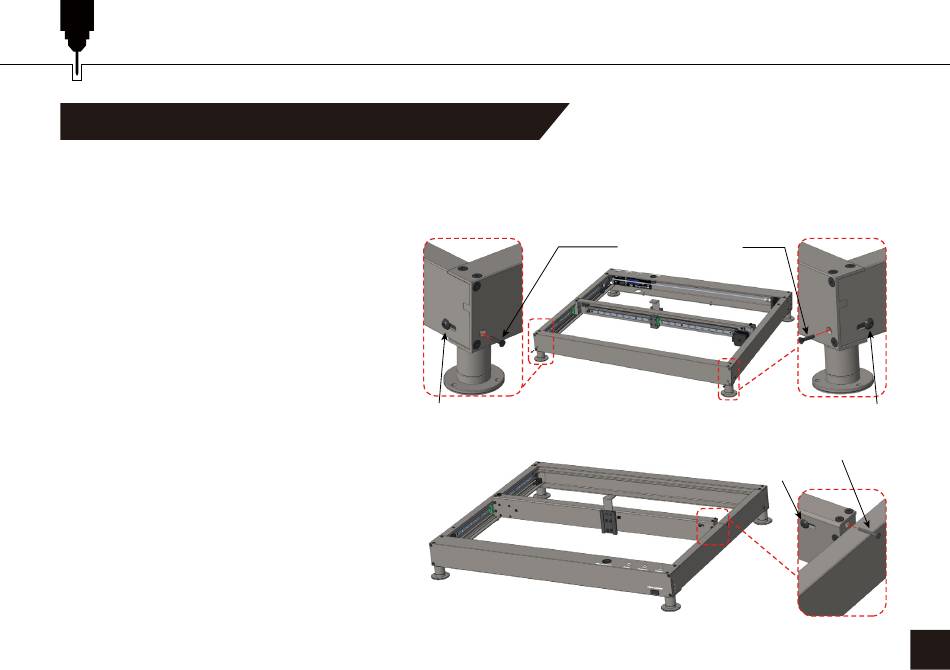

1. Richten Sie die M3*14mm Schrauben wie in der Abbildung gezeigt, mit dem Schraubenloch am rechten Ende
des hinteren Moduls aus, dann drehen Sie die Schrauben ein und ziehen sie fest. (Die Zahnriemenspannung ist
werkseitig eingestellt, wenn Sie diese anpassen müssen, können die seitlichen M5-Schrauben entsprechend
gelöst werden.)
M3*14mm Screw
2. Richten Sie die M3*14mm Schrauben
wie gezeigt, mit den Schraubenlöchern am
linken Ende des hinteren Moduls aus, dann
drehen Sie die Schrauben ein, stoppen
Sie, wenn die Zahnriemenspannung den
Anforderungen entspricht, und ziehen Sie
die M5-Schrauben auf der linken Seite an.
M5 Schraube M5 Schraube
3. Richten Sie die M3*22mm-Schraube wie
in der Abbildung gezeigt, mit dem
M3*22mm Schraube
Schraubenloch am rechten Ende des
M5 Schraube
X-Achsen-Moduls aus, schrauben Sie sie
ein und ziehen Sie sie fest. (Die
Zahnriemenspannung wurde werkseitig
eingestellt. Wenn Sie sie anpassen
müssen, können Sie die diese durch Lösen
deer seitlichen M5-Schrauben einstellen)
