Zweifache Toleranzverletzung

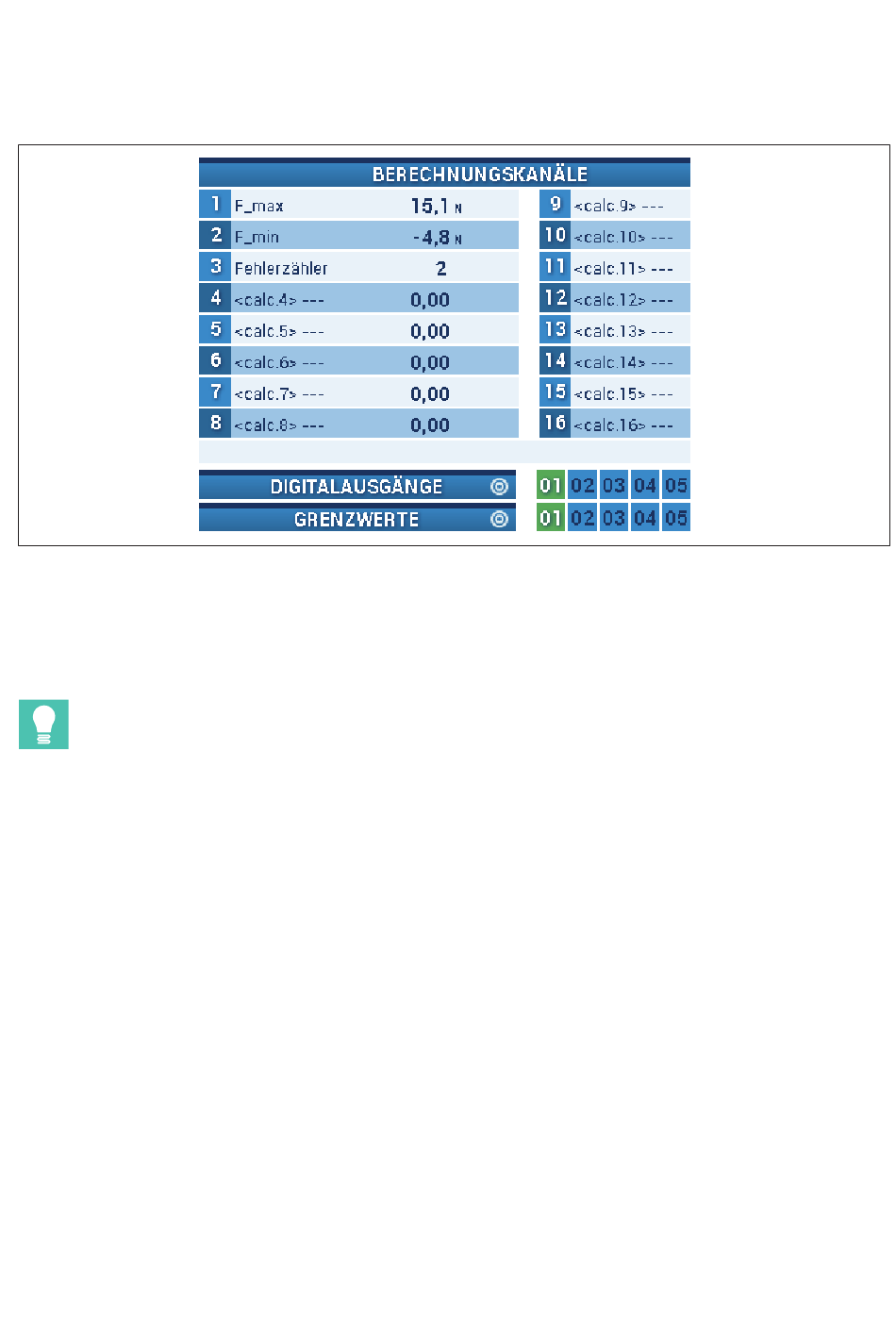

Die Overview nach zweifacher Toleranz­Verletzung. Der digitale Ausgang 01 zeigt den
Fehler an.
Vorgehensweise
Die Tabelle der oberen Toleranzlinie hat fünf Stützpunkte. Die x­Werte sind der Weg in
mm, die y­Werte die Toleranzgrenze der Kraft in N.
Tipp
Stützpunkte mit gleichen x­Werten erzeugen einen Sprung in der Kennlinie, hier bei x3
= x4 = 13.
PMX
245
INTERNE BERECHNUNGSKANÄLE
