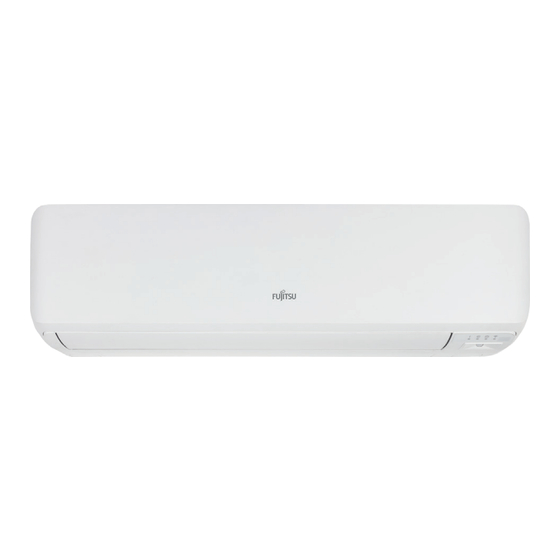

- Seite 1 KLASSIK-WANDMODELLE ECO Montage- und Betriebsanleitung Kombination (Inneneinheit/Außeneinheit) ASYG 18KMTE / AOYG 18KMTA ASYG 24KMTE / AOYG 24KMTA Ihr kurzer Weg zur elektronischen Dokumentation.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einleitung Sicherheit Wartung Konformitätserklärungen Technische Daten Abmessungen ASYG 18-24KMTE AOYG 18KMTA AOYG 24KMTA Mindestabstände zu Hindernissen ASYG 18-24KMTE Anschluss-Schema Kältekreislauf ASYG 18KMTE / AOYG 18KMTA ASYG 24KMTE / AOYG 24KMTA 10. Schaltplan 10.1 ASYG 18KMTE / AOYG 18KMTA 10.2 ASYG 24KMTE / AOYG 24KMTA Externe Kontakte Inneneinheit 11.1... -
Seite 3: Einleitung
ASYG 24KMTE / AOYG 24KMTA Betriebsanleitung entstehen, übernimmt die Swegon Germany GmbH keine Haftung. 1.6 Typenschild Jedes Fujitsu Klimagerät ist mit einem Typenschild 1.2 Mitgeltende Unterlagen versehen, auf welchem die wichtigsten Beachten Sie bei der Bedienung und Installation Geräteinformationen vermerkt sind. Sämtliche... -
Seite 4: Sicherheit
2. Sicherheit 2.1 Sicherheits- und Warnhinweise 2.2 Bestimmungsgemäßer Gebrauch Beachten Sie bei der Montage und Bedienung die Fujitsu Klimageräte sind nach dem Stand der Technik allgemeinen Sicherheitshinweise und Warnhinweise, und anerkannten sicherheitstechnischen Regeln die jeder Handlung vorangestellt sind. gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahr für... -
Seite 5: Allgemeine Sicherheitshinweise
5. Zündquellen fernhalten 2.3.4 Transport 2.3.6 Schäden durch Feuchtigkeit in den Tragen Sie das Fujitsu Klimagerät vorsichtig, indem Rohrleitungen Sie sie an den vorgegebenen Griffen, an der linken Restfeuchtigkeit in den Rohrleitungen kann zu einem und rechten Seite halten. Andernfalls kann das Gerät Defekt oder zur Zerstörung des Verdichter führen. -
Seite 6: Kältemittel Und Öl
2.3.7 Schäden durch Kältemittelmangel Kältemittel und Öl Eine zu geringe Kältemittelmenge reduziert die Le- In Fujitsu Klimageräten wird das Kältemittel R32 in benserwartung aller Bauteile im Kältekreislauf. Um Verbindung mit einem Esther Öl verwendet. Diese mögliche Folgeschäden vorzubeugen, beachten Sie... -
Seite 7: Erste Hilfe
2.5 Erste-Hilfe Einatmen Hohe Konzentrationen des Kältemittels können Erstickungen verursachen. Erste Symptome können ein Verlust der Bewegungsfähigkeit und des Bewusst- seins sein. Betroffene unter Atemschutz an die Luft bringen, warm und ruhig halten und sofort einen Arzt konsultieren. Bei Atemstillstand künstliche Beatmung durchführen. -
Seite 8: Wartung
3. Wartung Eine Wartung soll in regelmäßigen Abständen, unsere Empfehlung ist mindestens alle 12 Monate, nach EN 378, Teil 2 durchgeführt werden. Je nach Kältemittel- füllmenge des Systems muss nach F- Gase Verord- nung EG 842/2006 eine Dichtigkeitsprüfung von ausgebildetem Fachpersonal, zertifiziert nach Kate- gorie I des EG303/2008, durchgeführt werden. -
Seite 9: Konformitätserklärungen
• EN 14511-2:2013 • EN 14511-3:2013 • EN 14825:2016 RoHS 2011/65/EU • EN IEC 63000:2018 Technical file compiled by FUJITSU GENERAL (EURO) GmbH Fritz-Vomfelde-Straße 26-32, 40547 Düsseldorf, Germany Place of issue Japan Date of issue 7. March. 2022 Declaration reference... - Seite 10 TÜV Rheinland Industrie Service GmbH Am Grauen Stein, D-51105 Köln, Germany Identification No. 0035 Certificate number 01 202 TH/Ü-170006 Technical file compiled by FUJITSU GENERAL (EURO) GmbH Fritz-Vomfelde-Straße 26-32, 40547 Düsseldorf, Germany Place of issue Japan Date of issue 1. March. 2022 Declaration reference...
-
Seite 11: Technische Daten
5. Technische Daten Inneneinheit ASYG 18KMTE/ ASYG 24KMTE/ Außeneinheit AOYG 18KMTA AOYG 24KMTA Nennkälteleistung Leistungsbereich Kühlen 0,9 bis 6,0 0,9 bis 8,3 Nennheizleistung Leistungsbereich Heizen 0,9 bis 8,7 0,9 bis 10,1 Spannung (Innen/Außen) Frequenz Stromaufnahme • Kühlen • Heizen • Anlaufstrom Absicherung Leistungsaufnahme •... - Seite 12 Inneneinheit ASYG 18KMTE/ ASYG 24KMTE/ Außeneinheit AOYG 18KMTA AOYG 24KMTA Kältemittelleitungen • Flüssigkeitsleitung mm (inch) 6,35 (1/4) 6,35 (1/4) • Sauggasleitung mm (inch) 12,7 (1/2) 12,7 (1/2) • Mindestleitungslänge • max. Leitungslänge • max. Höhendifferenz Kältemittelmenge R32 1.020 1.320 • vorgefüllt bis •...
-
Seite 13: Abmessungen
6. Abmessungen 6.1 ASYG 18-24KMTE Geräteaußenkante Ø 65 für Rohreinführung Ø 65 für Rohreinführung Einheit: mm... -
Seite 14: Aoyg 18Kmta
6.2 AOYG 18KMTA max. M10 Befestigungslöcher Luft Kondensatablauf Ø42 Einheit: mm... -
Seite 15: Aoyg 24Kmta
6.3 AOYG 24KMTA max. M10 Befestigungslöcher Luft Kondensatablauf Ø42 Einheit: mm... -
Seite 16: Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen 7.1 ASYG 18-24KMTE 40 oder mehr Wandhalterung 70 oder mehr 117 oder mehr Geräteaußenkante 160 oder mehr 1.500 oder mehr Einheit: mm... -
Seite 17: Anschluss-Schema
8. Anschluss-Schema Inneneinheit Kältemittelleitungen Elektrische Verbindungsleitung 6,35/12,7 mm min. 4 x 1,5² Spannungsversorgung 230 V / 50 Hz / 1 Ph N Maximale Leistungsaufnahme 3,58 / 3,76 kW Empfohlene Absicherung 16 A träge / C Außeneinheit... -
Seite 18: Kältekreislauf
9. Kältekreislauf 9.1 ASYG 18KMTE / AOYG 18KMTA Wärmetauscher (Inneneinheit) 3-Wege-Ventil 2-Wege-Ventil Muffler Muffler Verdichter Filter 4-Wege-Ventil Expansionsventil Filter Flüssigkeitsabscheider Wärmetauscher (Außeneinheit) Kühlen Heizen : Heißgastemperaturfühler : Außentemperaturfühler : Wärmetauscheraustrittstemperaturfühler : Raumtemperaturfühler : Rohrtemperaturfühler... -
Seite 19: Asyg 24Kmte / Aoyg 24Kmta
9.2 ASYG 24KMTE / AOYG 24KMTA Wärmetauscher (Inneneinheit) 3-Wege-Ventil 2-Wege-Ventil Muffler Druckschalter Muffler Muffler Filter Verdichter 4-Wege-Ventil Expansionsventil Filter Flüssigkeitsabscheider Wärmetauscher (Außeneinheit) Kühlen Heizen : Verdichtertemperaturfühler : Heißgastemperaturfühler : Außentemperaturfühler : Wärmetauscheraustrittstemperaturfühler : Raumtemperaturfühler : Rohrtemperaturfühler... -
Seite 20: Schaltplan
10. Schaltplan 10.1 ASYG 18KMTE/ AOYG 18KMTA Steuerplatine Anzeigeplatine Inneneinheit Außeneinheit Hauptplatine grün Terminal V(S) U(R) W(C) Verdichter Spannungsversorgung... -
Seite 21: Asyg 24Kmte / Aoyg 24Kmta
10.2 ASYG 24KMTE / AOYG 24KMTA Steuerplatine Anzeigeplatine Inneneinheit Außeneinheit Hauptplatine grün Terminal Verdichter Hochdruckschalter Spannungsversorgung... -
Seite 22: Externe Kontakte Inneneinheit
11. Externe Kontakte Inneneinheit nur in Verbindung mit Kommunikationsbox UTY-XCSXZ2 (Option Art. Nr. 2607022) Örtlichkeit externer Eingang externer Ausgang Steckplatz Eingangswahl Eingangssignalart Betrieb/Stopp CN46 potenzialbehaftet Flanke Zwangsstopp Inneneinheit Betriebsmeldung Störmeldung CN47 Lüfterbetriebsmeldung Betrieb/Stopp CN313 / CN314 Flanke / Puls potenzialbehaftet / Zwangsstopp Kommunikations- potenzialfrei... -
Seite 23: Externe Eingänge
11.1 Externe Eingänge potenzialfrei: Bei vorhandener Fremdspannung setzen Sie den Schiebe-Schalter SW 301 auf „VOL“-Stellung. Für den externen Eingang muss ein verdrilltes Kabel verwendet werden, die maximale Leitungslänge beträgt 150 m. Bei der Verlegung ist darauf zu achten, dass keine spannungsführenden Leitungen in unmit- Steckplatz (CN313) telbarer Nähe verlegt sind. -
Seite 24: Externe Ausgänge
11.2 Externe Ausgänge Bei Anschluss über Koppelrelais Entsprechend der Anwendung ist ein angemessenes Kabel mit der notwendigen Aderzahl und Stärke zu Widerstand Steckplatz verwenden. LED 1 (CN310) (Betriebsmeldung) Widerstand 11.2.1 Inneneinheit Steckplatz LED 2 (CN311) (Störmeldung) Für den externen Ausgang muss ein verdrilltes Kabel verwendet werden, die maximale Leitungslänge Widerstand Steckplatz... -
Seite 25: Kombinationsmöglichkeiten Der Externen Ein- Und Ausgänge
11.3 Kombinationsmöglichkeiten der externen Ein- und Ausgänge Durch Kombination der Funktionseinstellungen auf der Inneneinheit und dem Drehschalter auf der Kommunkationsbox ist eine Vielzahl von Möglichkeiten der externen Kontaktnutzung möglich. Folgend einige Möglichkeiten der Kombinationen: Externe Eingänge Drehschalter auf der Funktionseinstellung Kommunikationsbox CN 46 CN 313... -
Seite 26: Externer Eingang
11.4 Funktionsdetail der externen Eingangskontakte (Alle Beispiele nur mit Flankensignal) Eingangssignal Inneneinheit Eingangssignal muss als Flanke gesetzt werden Kommunikationsbox Eingangssignal kann wahlweise mit DIP-Schalter SW 2 302 zwischen Flanke- oder Pulssignal variiert werden. Pulsbreite mindestens 200 mSek Puls 11.4.1 Betrieb/Stopp Modus 1 Drehschalter auf Externer Funktionseinstellungen... - Seite 27 11.4.1 Zwangs-Stopp Drehschalter auf Externer Funktionseinstellungen Eingangssignal Kommunikationsbox Eingang Aus Ein 46-02 60-00 CN313 Ein Aus Input Zwangs-stopp Normal Betreib Inneneinheit Stopp Fernbedienung Anmerkungen: Wenn Zwangs-Stopp gesetzt wird, stoppt die Innen- einheit ihren Betrieb und ein Wiedereinschalten über die Fernbedienung ist gesperrt.
-
Seite 28: Freie Kühlung
11.4.3 Freie Kühlung Drehschalter auf Externer Funktionseinstellungen Eingangssignal Kommunikationsbox Eingang 60-00 Ein Aus CN313 60-09 Aus Ein 60-10 Input Verdichter Raumtemperatur Einstelltemperatur Anmerkung: Deaktivierung der maschinellen Kühlung trotz angeforderten Kühlbetriebs, um z.B. mit Hilfe des Lüfters Außenluft zu nutzen. 11.5 Funktionsdetail der externen Ausgangskontakte 11.5.1 Betriebsmeldung... - Seite 29 CN47 CN310 11.5.2 Störmeldung Drehschalter auf Externer Funktionseinstellungen Ausgangssignal Kommunikationsbox Ausgang Aus Ein 60-09 CN 47 Ein Aus Aus Ein 60-00 CN 310 Ein Aus 60-00 Aus Ein CN311 60-10 Ein Aus Der Ausgang ist Ein, wenn die Inneneinheit gestört ist. Störung Inneneinheit Normal...
-
Seite 30: Leistungstabellen
12. Leistungstabellen Erläuterungen der Abkürzungen Gesamtkühlleistung (in kW) • SHC: sensible Kühlleistung (in kW) • Leistungsaufnahme (in kW) • °CDB: Trockenkugeltemperaturt (in °C) • °CWB: Feuchtkugeltemperatur (in °C) • 12.1 Kühlleistung ASYG 18KMTE • Innentemperatur °CDB °CWB TC SHC TC SHC TC SHC TC SHC TC SHC... -
Seite 31: Heizleistung
12.2 Heizleistung ASYG 18KMTE • Innentemperatur °CDB °CDB °CWB 5,17 1,92 5,04 1,96 4,90 2,00 4,76 2,04 4,63 2,08 4,49 2,12 4,36 2,16 6,23 1,89 6,06 1,93 5,90 1,98 5,74 2,01 5,57 2,04 5,41 2,09 5,25 2,13 7,31 2,11 7,12 2,15 6,93 2,07... -
Seite 32: Korrekturtabellen Für Leitungslänge Und Höhendifferenz
13. Korrekturtabellen für Leitungslänge und Höhendifferenz Die angegebenen Werte beziehen sich auf die maxi- male Kälteleistung. *1) Inneneinheit höher montiert als Außeneinheit *2) Inneneinheit tiefer montiert als Außeneinheit Inneneinheit Außeneinheit Höhendifferenz (H) Höhendifferenz (H) Kältemittelleitung Kältemittelleitung Außeneinheit Inneneinheit AOYG 18KMTA •... - Seite 33 AOYG 24KMTA • Leitungslänge (m) Kühlen 0,893 0,877 0,917 0,900 0,885 0,966 0,947 0,932 0,914 0,899 0,979 0,970 0,951 0,936 0,918 0,903 0,992 0,983 0,974 0,955 0,939 0,922 0,906 1,000 0,991 0,981 0,963 0,946 0,930 0,914 1,000 0,991 0,981 0,963 0,946 0,930 0,914...
-
Seite 34: Einstellungen Mit Der Infrarot-Fernbedienung
14. Einstellungen mit der Infrarot-Fernbedienung 14.1 Funktionsparameter Weitere Einstellungen vornehmen Die Schritte 3 bis 6 wiederholen. Für die Einstellung von Funktionsparametern muss die Funktionsparameter-Modus verlassen Inneneinheit ausgeschaltet sein. Den „RESET“-Knopf drücken. Die „TEMP.“-Taste und die „POWERFUL“-Tas- Nach dem Einstellen der Funktionsparameter te gedrückt halten und gleichzeitig den „RE- Nach dem Verlassen des Funktionsparameter-Modus SET“-Knopf drücken, um in den Funktionsparame-... -
Seite 35: Übersicht Der Funktionsparameter
14.3 Übersicht der Funktionsparameter Beschreibung Funktionsnummer Einstellwert Standard Je nach Installationsort ist eine oder mehrere Funkti- keine Korrektur 0 K onsnummer anzupassen. - 0,5 K - 1,0 K Anmerkung: Bei falscher Funktionsnummer oder - 1,5 K falschem Einstellwert wird keine Änderung gespeichert. mehr Kühlen - 2,0 K... -
Seite 36: Automatischer Wiederanlauf Nach Spannungsausfall
Korrektur des Fernbedienungstemperaturfühlers Aufschaltung des Messfühlers der Fernbedienung In Abhängigkeit des Montageortes der Kabel-Fernbe- (nur Kabel-Fernbedienung) dienung kann eine Korrektur des eingebauten Mess- Wenn der Temperaturfühler in der Kabel-Fernbedie- fühlers notwendig sein. Zur Änderung dieser Werte nung genutzt werden soll, muss die Einstellung auf muss die Funktionsnummer 42 auf 02 gesetzt sein „beide“... -
Seite 37: Betriebsart Einschränkung
Umschaltung des Messfühlers nur auf Fernbedienung Externes Ausgangssignal Auswahl der Ausgangsmeldung. Einzelheiten dazu Um nur den Fühler der Kabel-Fernbedienung zu finden Sie unter „externe Ein- und Ausgänge“. nutzen, muss hier der Einstellwert auf 01 (nur Ka- (Werkeinstellung: 00) bel-Fernbedienung) aktiviert werden. Diese Einstellung ist nur aktivierbar, wenn vorab die Funktionsnummer 42 auf „beide“... -
Seite 38: Fernbedienungen Und Zubehör
15. Fernbedienungen und Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nummer 2-adrige Touch-Fernbedienung Touch-Fernbedienung UTY-RNRYZ5 2607643 inkl. Kommunikationsplatine 2-adrige Kabel-Fernbedienung Kabel-Fernbedienung UTY-RLRY 2607644 inkl. Kommunikationsplatine USB-Schnittstelle zum Anschluss an ein WLAN- WiFi-Modul UTY-TFSXF2 Netzwerk. Spannungsversorgung erfolgt aus der 2613201 Inneneinheit. Für erweiterte externe Ein- und Ausgänge Kommunikationsbox UTY-XCSXZ2 2607022... -
Seite 39: Schutzfunktionen
16. Schutzfunktionen Modell Bauteil Schutzform ASYG 18KMTE ASYG 24KMTE Schaltkreis Inneneinheit Sicherung (Steuerplatine) 250 V; 3,15 A 125 ± 24 °C Aktiv Ventilatormotor- Stopp Ventilatormotor Temperatursicherung 100 ± 25 °C Reset Ventilatormotor Neustart Modell Bauteil Schutzform AOYG 18KMTA AOYG 24KMTA 250 V;... -
Seite 40: Fehlerdiagnose
17. Fehlerdiagnose Diagnose an den LEDs der Inneneinheit und Kabel-Fernbedienung (Option) OPERATION (betrieb)-Anzeigelampe (grün) TIMER-Anzeigelampe (orange) ECONOMY (stromspar)-Anzeigelampe (grün) Anzeige Display Anzeige LED Kabel- Fernbedienung Operation Timer Economy Beschreibung 1 x • 1 x • Kommunikationsfehler zwischen Inneneinheit und Außeneinheit ◊... - Seite 41 Anzeige Display Anzeige LED Kabel- Fernbedienung Operation Timer Economy Beschreibung 6 x • 1 x • Außengerät Drehfeld / fehlende Phase oder Verdrahtungsfehler ◊ 6 x • 2 x • Modellinformationsstörung der Außeneinheit oder EEPROM defekt ◊ 6 x • 3 x •...
