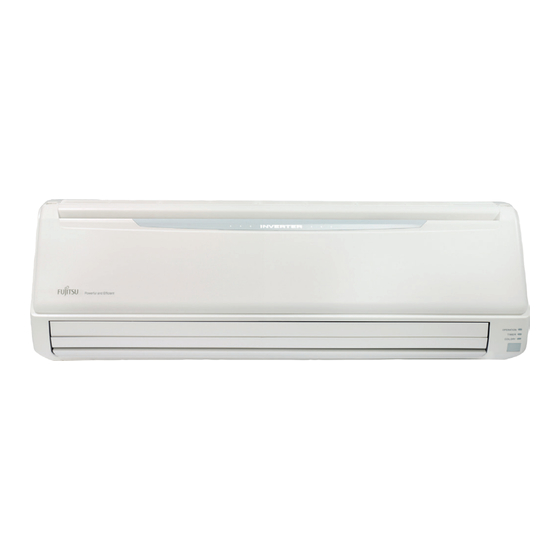

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Fujitsu know-how VRF V-II WANDMODELLE Ihr kurzer Weg zur elektronischen Dokumentation. Bitte am Gerät anbringen! (Inneneinheit) ASYA 18GBCH ASYA 24GBCH...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einleitung Allgemeine Informationen Mitgeltende Unterlagen Unterlagen aufbewahren Verwendete Symbole Gültigkeit Typenschild CE-Kennzeichnung Sicherheit Sicherheits- und Warnhinweise Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Umwelt Erste-Hilfe Wartung EG-Konformitätserklärung Technische Daten Abmessungen Mindestabstände zu Hindernissen Elektro-Anschluss Schaltplan 10. Externe Kontakte 10.1 Eingänge 10.2 Ausgänge 10.3 Zubehör... - Seite 3 11. Luftwurfdiagramme 11.1 ASYA 18GBCH 11.2 ASYA 24GBCH 12. Schalldruck 13. Leistungstabellen 13.1 Kühlen 13.2 Heizen 14. Kondensatverlegung 15. Konfiguration der Inneneinheiten 15.1 DIP-Schaltereinstellungen 15.2 Adressierung der Inneneinheiten über Drehschalter (Option) 15.3 Adressierung der Fernbedienung 16. Funktionseinstellungen 17. Zubehör 18. Fehlercodes...
-
Seite 4: Einleitung
übernimmt die Swegon Germany GmbH keine Haftung. 1.6 Typenschild 1.2 Mitgeltende Unterlagen Jedes Fujitsu Klimagerät ist mit einem Typenschild versehen, auf welchem die wichtigsten Geräteinformationen vermerkt sind. Beachten Sie bei der Bedienung und Installation unbedingt alle Sämtliche elektrische Daten, die nicht auf dem Typenschild vor- Anleitungen, die anderen Komponenten Ihrer Anlage beiliegen. -
Seite 5: Sicherheit
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch Fujitsu Klimageräte sind nach dem Stand der Technik und 2.1 Sicherheits- und Warnhinweise anerkannten sicherheitstechnischen Regeln gebaut. Dennoch Beachten Sie bei der Montage und Bedienung die allgemeinen können bei unsachgemäßer oder nicht bestimmungsgemäßer Sicherheitshinweise und Warnhinweise, die jeder Handlung Verwendung Gefahr für Leib und Leben des Fachhandwerkers... -
Seite 6: Allgemeine Sicherheitshinweise
Bauteile im Kältekreislauf. Um mögliche Folgeschäden 2.3.4 Transport vorzubeugen, beachten Sie Folgendes: Tragen Sie das Fujitsu Klimagerät vorsichtig, indem Sie sie an den vorgegebenen Griffen, an der linken und rechten Seite • Lassen Sie die Kältemittelfüllmenge in regelmäßigen Abstän- halten. -
Seite 7: Umwelt
örtliche Behörde für weitere Details. und sollte bei der Planung berücksichtigt werden. 2.3.10 Betrieb mit einem Notstromaggregat 2.5 Erste-Hilfe Die Fujitsu Klimageräte werden bei der Installation an das Einatmen Stromnetz angeschlossen. Bei einem Ausfall der Stromversor- Gefahr Hohe Konzentrationen des Kältemittels können Erstickungen gung kann nicht ausgeschlossen werden, dass Teilbereiche verursachen. -
Seite 8: Eg-Konformitätserklärung
4. EG-Konformitätserklärung... -
Seite 9: Technische Daten
5. Technische Daten Modellbezeichnung ASYA 18GBCH ASYA 24GBCH Nennkühlleistung 5,60 7,10 Nennheizleistung 6,30 8,00 Leistungsaufnahme Luftumwälzung (n/m/h) 690 / 770 / 840 730 / 910 / 1.100 Kühlen 4,6 / 5,1 / 5,6 4,7 / 5,9 / 7,1 Teilleistung nach Lüfterdrehzahl (n/m/h) Heizen 5,2 / 5,8 / 6,3... -
Seite 10: Abmessungen
6. Abmessungen Gerätemitte 18 x 11 Bohrung 26 x 11 Bohrung 26x11 Bohrung 14-21 x 5 Bohrung 18x11 Bohrung Geräteaußenkante 14-5 x 18 Bohrung ( 80 Bohrung) ( 80 Bohrung) (Wanddurchführung) (Wanddurchführung) 3-5 x 50 Bohrung 65- 5 Bohrung 4-13 x 5 Bohrung Modellbezeichnung ASYA 18GBCH ASYA 24GBCH... -
Seite 11: 7, Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen Geräteaußenkante oder mehr 50 oder mehr 78 oder mehr oder mehr oder mehr 1.500 Einheit: mm... -
Seite 12: Elektro-Anschluss
8. Elektro-Anschluss Anschlüsse Beschreibung Klemme Art.-Nr. Spannungsversorgung Zuleitung Spannungsversorgung 230V / 50Hz der Inneneinheit L, N, Pe Kommunikation LON-BUS-Leitung zur Außeneinheit oder weiteren Inneneinheiten - zur Kommunikation von X1, X2, Pe Betriebsdaten Kabel-Fernbedienung Anschluss der Kabel-Fernbedienung mittels 2-adriger Mantelleitung, polaritätsunabhängig Y1, Y2 2-Ader Kabel-Fernbedienung... -
Seite 13: Schaltplan
9. Schaltplan 9.1 ASYA 18GBCH, ASYA 24GBCH Schwimmer- schalter weiß gelb orange elektronisches blau Einspritzventil braun Steuerplatine schwarz schwarz schwarz schwarz schwarz schwarz schwarz schwarz externer externer schwarz Eingang 2 Eingang 2 schwarz schwarz schwarz schwarz schwarz weiß weiß Lüftermotor gelb weiß... -
Seite 14: Externe Kontakte
Externe Kontakte externer Eingang Eingangsart externer Ausgang Steckplatz spannungsbehaftet CNA01 Betrieb / Zwangsabschaltung / Not-Aus potentialfrei CNA02 spannungsbehaftet CNA03 freie Kühlung potentialfrei CNA04 Betrieb Störung CNB01 Lüfter 10.1 Eingänge Schaltschema spannungsbehaftete Kontakte Wenn ein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA01 und CNA03 verwendet. -
Seite 15: Schaltschema Spannungsbehaftete Kontakte (Parallelschaltung)
Schaltschema spannungsbehaftete Kontakte (Parallelschaltung) DC Netzteil 12 - 24V Last- widerstand CNA01 Last- widerstand CNA01 bauseits CNA01 Schaltschema potentialfreier Kontakte Wenn kein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA02 und CNA04 verwendet. CNA02 Ch 1 Ch 2 CNA04 Ch 3 bauseits... - Seite 16 CNA02 Ch 1 Ch 2 CNA04 Ch 3 Schaltschema potentialfreier Kontakte (Parallelschaltung) Bei Parallelschaltung der Kontakte verschiedener Inneneinheiten bauseits müssen diese Kontakte voneinander galvanisch getrennt sein. Achtung! Bei direkter Verbindung der Kontakte verschiedener Inneneinheiten kann ein Kurzschluss auftreten, der die Einheiten zerstören kann! CNA02 CNA02 Eingabeeinheit 1...
-
Seite 17: Externer Eingang
10.1.1 Externer Eingang Zwangsabschaltung Betrieb / Not-Aus / Auswahl der Signalart über DIP-Schalter auf der Steuerplatine der Inneneinheit. Set 2-2 Eingangsignalart Flanke Puls Programmierung „Betrieb/Stopp“ ƒ Bei „Flanken-Steuerung“ Stecker Signalart Befehl Aus > Ein Betrieb Ch1 von CNA01 oder CNA02 Ein >... - Seite 18 Programmierung „Not-Aus“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Not-Aus Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus CNA01 Aus >...
- Seite 19 Programmierung „Zwangsabschaltung“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Zwangsabschaltung Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Zwangsabschaltung Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Zwangsabschaltung CNA01 Aus >...
- Seite 20 ƒ Gruppensteuerung Achtung! Bei Zwangsabschaltung müssen alle Inneneinheiten einer Gruppe angeschlossen werden. Beispiel 1 : OK Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern- bedienung Last- widerstand bauseits Beispiel 2 : nicht zulässig Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern-...
- Seite 21 10.1.2 „Freie Kühlung“ Stecker Signal Befehl Aus > Ein Freie Kühlung Ch3 von CNA03 oder CNA04 Ein > Aus Normal Anlage im Kühlbetrieb (Beispiel) Ch3 von CNA03 oder CNA04 Normal Einspritzventil Raumtemperatur (Ist-Wert) Raumtemperatur (Soll-Wert) Hinweis Freie Kühlung kann nicht sofort bzw. direkt umgesetzt werden, wenn andere Inneneinheiten im Kältekreis in Betrieb sind.
-
Seite 22: Ausgänge
10.2 Ausgänge Verwenden Sie ein Kabel mit einer maximalen Länge von 25 m Hinweis mit der entsprechenden Aderzahl. Polarität ist [+] für Pin 1 und [-] für die Pins 2-5. Achten Sie auf Die Kabel müssen separat von der Einspeisung verlegt werden. korrekten Anschluss. -
Seite 23: Zubehör
Wirkschema Betriebsanzeige (Ausgang 1) Betrieb Inneneinheit Stopp CNB01 (1-2) Wirkschema Fehleranzeige (Ausgang 2) Fehler Inneneinheit Normal CNAB01(1-3) Wirkschema Betriebsmeldung Lüfter (Ausgang 3) Lüfter ein Inneneinheit Lüfter stopp CNB01 (1-4) Hinweis Das Ausgangssignal wird bei Abtauung und Ölrückführung abgeschalten. 10.3 Zubehör Gebrauch Bezeichnung Anzahl Artikel-Nr. -
Seite 24: Luftwurfdiagramme
Luftwurfdiagramme Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: 11.1 ASYA 18GBCH Spannung: 230 V Einheit: m/s Draufsicht Vertikale Lamellen : Aufwärts Horizontale Lamellen : Zentriert Einheit: m/s Einheit: m/s Einheit: m/s Einheit: m/s Einheit: m/s Draufsicht Vertikale Lamellen : Aufwärts Einheit: m/s Horizontale Lamellen : Rechts & Links Einheit: m/s Einheit: m/s Einheit: m/s... -
Seite 25: Asya 24Gbch
11.2 ASYA 24GBCH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Spannung: 230 V Einheit: m/s Draufsicht Vertikale Lamellen : Aufwärts Horizontale Lamellen : Zentriert Einheit: m/s Einheit: m/s Einheit: m/s Einheit: m/s Einheit: m/s Draufsicht Vertikale Lamellen : Aufwärts Horizontale Lamellen : Rechts & Links Einheit: m/s Einheit: m/s Einheit: m/s... -
Seite 26: Schalldruck
Schalldruck ASYA 18GBCH ASYA 24GBCH NC-65 NC-65 NC-60 NC-60 NC-55 NC-55 NC-50 NC-50 High NC-45 NC-45 NC-40 NC-40 High NC-35 NC-35 NC-30 NC-30 NC-25 NC-25 NC-20 NC-20 NC-15 NC-15 1.000 2.000 4.000 8.000 1.000 2.000 4.000 8.000 Messpunkt für den Schalldruck... -
Seite 27: Leistungstabellen
Leistungstabellen 13.1 Kühlen Modell ASYA 18GBCH Raumtemperatur Außen- temperatur 18°CDB / 14 °CWB 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) Modell ASYA 24GBCH Raumtemperatur... -
Seite 28: Heizen
13.2 Heizen Modell ASYA 18GBCH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB (°CDB) (°CWB) -20,0 -19,3 -15,0 -16,0 -12,0 -13,0 -10,0 -9,0 -7,0 -8,0 -6,0 -5,0 -3,0 -4,0 -1,0 -2,0 -1,0 12,0 10,6 13,5 15,0 Modell ASYA 24GBCH Innentemperatur Außentemperatur 16°CDB... -
Seite 29: Kondensatverlegung
Kondensatverlegung ƒ Verwenden Sie gewöhnliche, harte PVC-Leitungen (DN25) [Außendurchmesser 32 mm]. ƒ Führen Sie keine Steigleitungen, Siphons oder Entlüftungen aus. ƒ Stellen Sie ein Gefälle her (mindestens 1/100). ƒ Verwenden Sie Halter, wenn lange Leitungen installiert werden. ƒ Verwenden Sie Isoliermaterial nach Bedarf, so dass die Leitungen nicht einfrieren oder schwitzen. ƒ... -
Seite 30: Konfiguration Der Inneneinheiten
Konfiguration der Inneneinheiten 15.1 DIP-Schaltereinstellungen Einstellung erfolgt an den DIP-Schaltern der Inneneinheit. DIP-Schalter Funktion Werkseinstellung nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) SET 1 nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) Auswahl externes Eingangssignal „Flanke / Puls“... -
Seite 31: Adressierung Der Inneneinheiten Über Drehschalter (Option)
SET 4-3 Erweiterter Sollwert im Kühlbetrieb SET 4-3 Temperaturbereich (°C) AUS* 18-30 18-32 *Werkseinstellung 15.2 Adressierung der Inneneinheiten über Drehschalter (Option) Manuelle Adressierung über Drehschalter (nicht bei automatischer Adressierung). Hinweis Kältekreislaufadresse bei allen Inneneinheiten eines Kältekreises identisch, passend zur Außeneinheit. Adressen der Inneneinheiten im Einstellbereich 00 - 63 (beliebige Reihenfolge). -
Seite 32: Adresse An Fernbedienung
15.3 Adresse an Fernbedienung Automatische Adressierung (nur bei Verwendung von Infrarot- und 2-adriger Fernbedienung möglich) Für die selbsttätige Adressierung belassen Sie den RC AD-Schalter in seiner „0“-Position, Werkseinstellung. Manuelle Adressierung (nur bei Verwendung von 3-adriger Fernbedienung notwendig) Gehen Sie wie folgt vor: 1. -
Seite 33: Funktionseinstellungen
Funktionseinstellungen Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung Details Adresse Inneneinheit 00-63 Drehschalter „IU AD“ müssen auf „0“ stehen Adresse Kältekreis 00-99 Drehschalter „REF AD“ müssen auf „0“ stehen Standard Anzeigeeinstellung des Filterintervalls. Bei zu Filteralarm Intervall länger früher Meldung auf 01 setzen, bei zu später Meldung auf 02 setzen. -
Seite 34: Zubehör
Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nr. 2-adrige Kabel-Fernbedienung zur separaten Einstellung der Luftleitlamellen, inkl. allen Funktionen einer Ka- Touch-Fernbedienung UTY-RNRYZ2 bel-Fernbedienung. Beleuchtetes Touch-Display zur 2599483 intuitiven Bedienung. Anzeige der aktuellen Raumtempe- ratur und des Innengerätenamens sowie Timerfunktionen. 2-adrige Kabel-Fernbedienung mit grundlegenden Funktionen wie Start/Stopp, Temperatursteuerung, Kabel-Fernbedienung UTY-RLRY... -
Seite 35: Fehlercodes
Fehlercodes Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Filter 1 x 2 x Übertragungsfehler der Fernbedienung zur Inneneinheit 1 x 4 x Netzwerk-Kommunikationsfehler 1 x 6 x Verbindungsfehler Kommunikationsplatine 2 x 6 x ... - Seite 36 Swegon Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 02.2018 Swegon Germany GmbH...
