Sicherheitslichtvorhang SLCS* und SLCS*/35
Installation
4.3
Umspiegelung
Gefahr!
Lebensgefahr durch Umspiegelung
Wenn Sie die Mindestabstände nicht einhalten, können Objekte oder Personen
nicht sicher im Strahleneingang der Schutzeinrichtung detektiert werden.
•
•
•
Es ist darauf zu achten, dass reflektierende Objekte, die zur Umspiegelung eines
Hindernisses führen können, sich nicht innerhalb der Senderkeule bzw. Emp-
fangskeule befinden (EN 61496-2).
Sendeeinheit

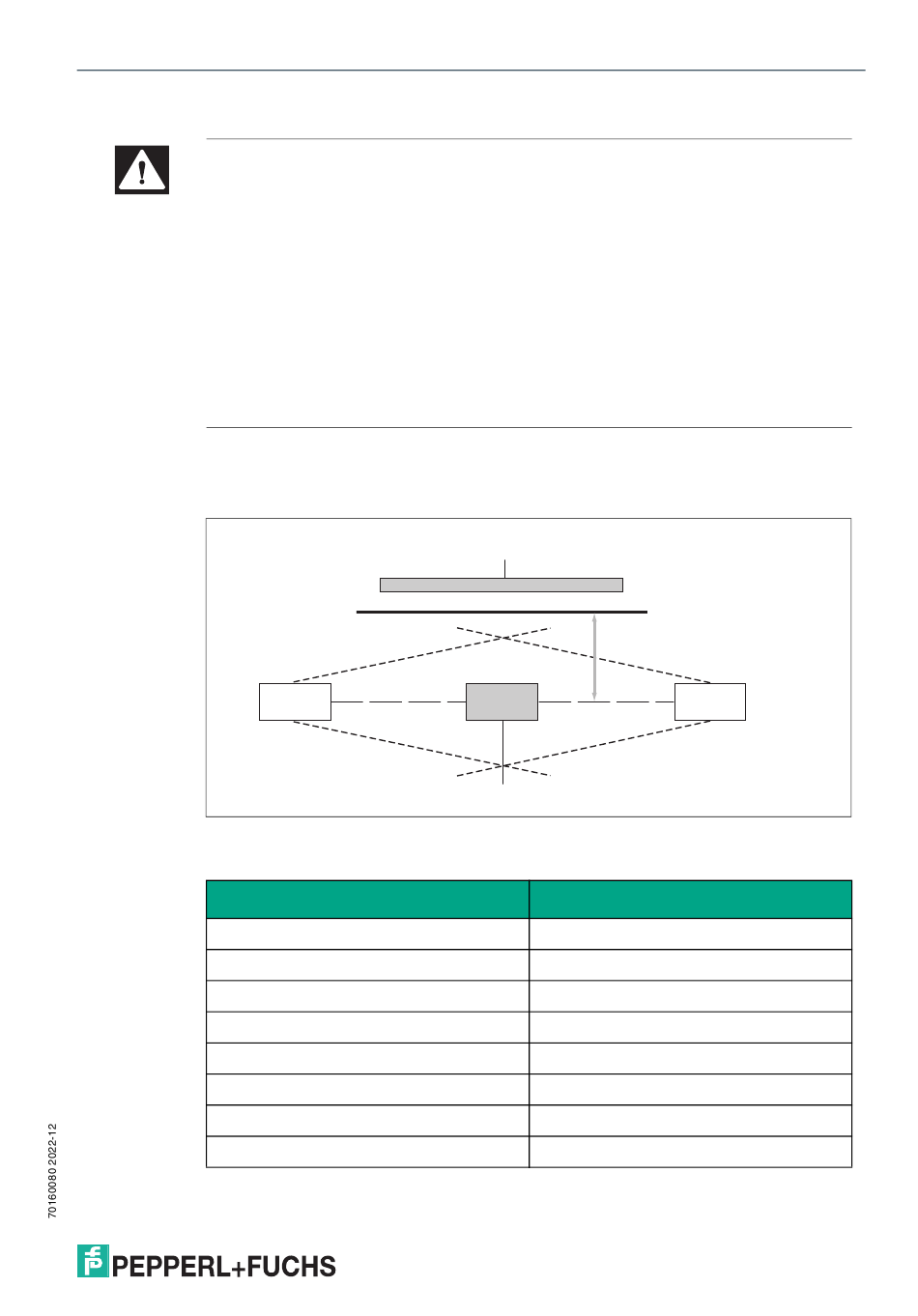

Abbildung 4.4
Mindestabstand des Schutzfelds zu spiegelnden Flächen
Schutzfeldbreite [m]
0,2 ... 3,0
4,0
5,0
6,0
8,0
10
15
20
Achten Sie bei der Anordnung der Schutzeinrichtung darauf, einen Min-
destabstand zu spiegelnden Objekten oder Flächen von allen Seiten des
Schutzfelds einzuhalten.
Die erforderlichen Mindestabstände können Sie der Tabelle in dieser
Dokumentation entnehmen.
Betreiben Sie die Schutzeinrichtung nicht bei Vorhandensein diffuser
streuender Medien.
Machen Sie Prüfstabtests im gesamten Bereich des Schutzfelds. Siehe
Kapitel 5. Siehe Kapitel 6.2.
Reflektierendes Objekt
außerhalb des Strahlbereiches
Erläuterung zur Gefahr der Umspiegelung von Schutzstrahlen
Mindestabstand a
Hindernis
Mindestabstand [mm]
135
175
220
265
350
450
660
880
Empfangseinheit
21
