Inhaltszusammenfassung für Horizon Hobby Sukhoi SU-29MM (Gen 2)

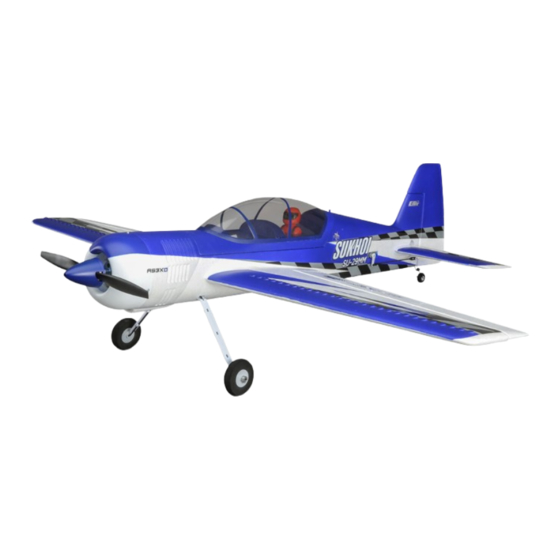

- Seite 1 Sukhoi SU-29MM (Gen 2) Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Begriffserklärung
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht-kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Lieferumfang Quick Start Information Wählen Sie ob Sie die Panikfunktion EIN (aktivi- Panikfunk- ert) oder AUS (deaktiviert) haben möchten und tion binden entsprechend. Sollten Sie sich entscheiden mit der aktivi- Gebrauch erten Panikfunktion zu fl iegen, folgen Sie den der Panik- Informationen zur Sendereinstellung in dieser funktion Bedienungsanleitung. -
Seite 4: Binden Von Sender Und Empfänger / Aktivieren Und Deaktivieren Der Panik Funktion
Kontaktieren Sie falls gewünscht den technischen Service von Horizon Problemlösung. Kontaktieren Sie falls gewünscht den technischen Service von Hobby. Horizon Hobby. *Failsafe Sollte der Empfänger die Verbindung zum Sender verlieren wird das Failsafe aktiv. Bei aktiviertem Failsafe fährt der Gaskanal in die beim Binden eingestellte Fail-... -
Seite 5: Senderprogrammierung
Senderprogrammierung Sollten Sie vorhaben die Panikrettungsfunktion zu nutzen ist es äußerst wich- Einstellungen Computersender tig, dass Sie den wie in der Tabelle beschrieben die Schalter zuordnen damit (DX6i, DX6, DX7, DX7S, DX8, DX8G2, DX9, DX10t, DX18 und DX20) die Funktion einwandfrei arbeitet. Beginnen Sie die Programmierung mit einem leeren ACRO Modellspeicher. -
Seite 6: Montage
Montage Montage des Fahrwerks 1. Setzen Sie die Fahrwerksstrebe (A) wie abgebildet ein. 2. Setzen Sie den U-Bogen (B) auf den Rumpf. 3. Montieren Sie die Fahrwerksverkleidungen (C) auf den Streben. 4. Schrauben Sie das Fahrwerk mit den 4 Schrauben fest. (D) Tipp: Stützen Sie vorsichtig das Flugzeug bei dem Eindrehen oder Entfernen von Schrauben. -
Seite 7: Montage Des Höhenleitwerks
Montage Fortsetzung Montage des Höhenleitwerks 1. Schieben Sie den Leitwerksverbinder (A) in die Öffnung im Rumpfheck. 2. Schieben Sie die beiden Höhenleitwerkshälften (B) auf den Leitwerks- verbinder und an den Rumpf. Bitte achten Sie darauf, dass die Ruderhörner nach unten zeigen. 3. -
Seite 8: Einstellungen Der Ruderhörner Und Servoarme
Einstellungen der Ruderhörner und Servoarme Die Aufstellung auf der rechten Seite zeigt die Werkseinstellungen für die Servoarme Ruderhörner und Servoarme. Bitte fl iegen Sie das Flugzeug zuerst mit diesen Einstellungen bevor sie Änderungen vornehmen. HINWEIS: Sollten die Ruderausschläge von dem empfohlenen Ausschläge geändert werden, müssen auch die GAIN Werte des AR636 geändert werden. -
Seite 9: Der Schwerpunkt (Cg)
Der Schwerpunkt (CG) Der Schwerpunkt befi ndet sich 82mm von der Tragfl ächenvorderkante an der Flügelwurzel nach hinten gemessen. Setzen Sie für die ersten Flüge den empfohlenen Flugakku im Akkufach ganz nach vorne ein. Sichern Sie den Akku mit der Klettschlaufe. Der Schwerpunkt (CG) und Gewicht wurde mit dem eingesetztem E-fl... -
Seite 10: As3X Kontrolltest
AS3X Kontrolltest Dieser Test soll sicherstellen, dass das AS3X System einwandfrei Flugzeugbe- funktioniert. Bevor Sie diesen Test durchführen muß das Flugzeug AS3X Reaktion wegung vollständig montiert und der Empfänger an den Sender gebunden sein. 1. Erhöhen Sie das Gas etwas über 25% und gehen Sie dann wieder auf Gas (Motor) aus um das AS3X zu aktivieren. -
Seite 11: Tipps Zum Fliegen
Tipps zum Fliegen Bitte beachten Sie vor der Auswahl des Flugfeldes die örtlichen Bestimmungen mehr erfahren wie Sie Leistung und Lebensdauer des Akku erhalten. und Gesetze. Behalten Sie das Gas bei, bis das Flugzeug abgefangen werden kann. Während des Abfangens die Flügel waagerecht und das Flugzeug im Wind Reichweitentest der Fernsteuerung halten. -
Seite 12: Wartung Der Antriebskomponenten
Wartung der Antriebskomponenten ACHTUNG: Trennen Sie immer den Flugakku vom Regler/ Flugzeug Montage bevor Sie den Propeller entfernen. Montieren Sie in umgekehrter Reihenfolge. Demontage 1. Entfernen Sie die Schraube (A) und Spinner (B) vom Mitnehmer (C). • Schließen Sie die Motorkabel farblich passend zu den Reglerkabeln an. 2. -
Seite 13: Leitfaden Zur Problemlösung
Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Das Gas befindet sich nicht im Leerlauf, und/oder die Steuerungen mit Gassteuerknüppel und Gastrimmung auf niedrigste Einstellung Gastrimmung ist zu hoch zurücksetzen Das Fluggerät re- agiert nicht auf Gas- Gas-Servoweg ist niedriger als 100% Sicherstellen, das der Gas-Servoweg 100% oder mehr beträgt eingaben, aber auf Gaskanal ist reversiert (umgedreht) -
Seite 14: Garantieeinschränkungen
Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Garantiezeitraum Händler, der sich mit Horizon kurz schließen wird, um eine sachgerechte Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Entscheidung zu fällen, die Ihnen schnellst möglich hilft. Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum... -
Seite 15: Kontakt Informationen
Christian-Junge-Straße 1 Deutschland 25337 Elmshorn, Deutschland Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Konformitätshinweise für die Europäische Union EFL Sukhoi SU-29MM BNF Basic (EFL8850) Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der R&TTE und EMC Direktive. - Seite 16 Replacement Parts • Ersatzteile • Pièces de rechange • Pezzi di ricambio Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice SU-29MM (Gen 2) - Planche de EFL8802 Decal Set: SU-29MM (Gen 2) Dekorbogen: SU-29MM (Gen 2) Set adesivi: SU-29MM (Gen 2) décoration EFL8808 Spinner: SU-29MM (Gen 2)
- Seite 17 E-fl ite, AS3X, DSM, DSM2, DSMX, the DSMX logo, Bind-N-Fly, SAFE, Z-Foam, ModelMatch, Dynamite, EC3, Prophet and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
