axialadventure.com

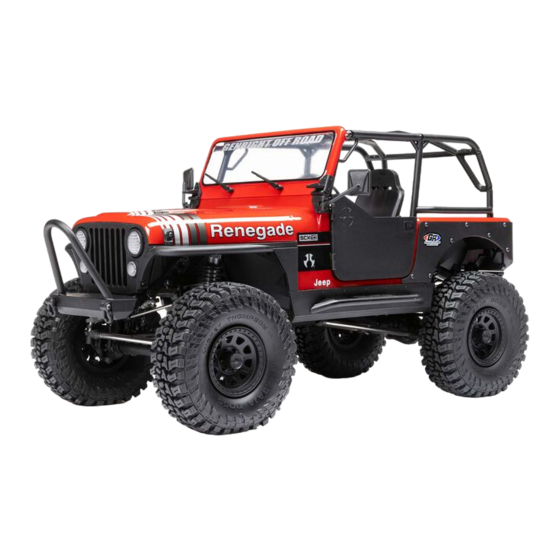

AXI03008T1/T2
1/10TH SCALE READY-TO-RUN
SCX10
III JEEP
CJ-7
™
®
INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
MANUEL D'UTILISATION
MANUALE DI ISTRUZIONI
Scan the QR code and select the Manuals and Support quick links from the
product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks
Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la
page du produit pour obtenir les informations les plus récentes sur le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto dalla
pagina del prodotto per le informazioni manuali più aggiornate.
Werbung
Verwandte Anleitungen für Horizon Hobby Axial SCX10 III JEEP CJ-7
Inhaltszusammenfassung für Horizon Hobby Axial SCX10 III JEEP CJ-7
- Seite 1 axialadventure.com AXI03008T1/T2 1/10TH SCALE READY-TO-RUN SCX10 III JEEP CJ-7 ™ ® INSTRUCTION MANUAL BEDIENUNGSANLEITUNG MANUEL D’UTILISATION MANUALE DI ISTRUZIONI Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
- Seite 2 Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung.
- Seite 3 Binding ......................20 Reichweitentest für das Funksystem durc ..........20 WASSERGESCHÜTZTES FAHRZEUG MIT WASSERDICHTER ELEKTRONIK Ihr neues Horizon Hobby Fahrzeug wurde mit einer Kombination von • Fahren in nasser Umgebung kann die Lebenszeit des Motors wasserfesten und spritzwassergeschützen Komponenten ausgestattet, reduzieren, da dieses den Motor stark beansprucht.
- Seite 4 PACKUNGSINHALT • Spektrum 2,4-GHz-Sender (SPM2340) ™ ™ CJ-7 RTR Axial® SCX10™ Jeep® • - 35T Elektromotor (DYNS1216) - Spektrum Empfänger/Geschwindigkeitsregler- Kombination (SPMXSE1040RX) - Wasserdichter Metallgetriebe-Oberflächenservo, 23T (SPMS614) - SX108 Analoger Micro-Metallgetriebe- Oberflächenservo (Für Grabfunktion) (SPMSSX108) • Teilebeutel • Kreuzschlitzschlüssel ERFORDERLICHES ZUBEHÖR •...
- Seite 5 ERSTE-SCHRITTE-CHECKLISTE Lesen Sie das Handbuch Schalten Sie den Sender ein und schließen Sie dann den Akku an den ESC an Machen Sie sich mit dem Fahrzeug und seinen Komponenten vertraut Überprüfen der ordnungsgemäßen Funktion der Gaszufuhr und Alle Schrauben, insbesondere die Feststellschrauben der der Lenkung Antriebswelle, werksseitig auf festen Sitz prüfen Reichweitentest für das Funksystem durchführen...
- Seite 6 LADEN DES FAHRZEUG-AKKUS Befolgen Sie die Anweisungen des Herstellers Ihres Ladegeräts, um den Fahrzeug-Akku ordnungsgemäß zu laden. ACHTUNG: Verwenden Sie nur Ladegeräte, die für das Laden des gewählten Akkutyps ausgelegt sind. Die Verwendung eines falschen Ladegeräts oder eine falsche Ladeeinstellung kann dazu führen, dass der Akku brennt oder explodiert.
- Seite 7 ANPASSEN DES AKKUFACHS DES FAHRZEUGS Die Akkufächer können zur Aufnahme einer großen Bandbreite an Akkugrößen angepasst werden. Das hintere Akkufach wird in der Abbildung dargestellt. Das seitliche Akkufach kann in gleicher Weise angepasst werden. Zum Anpassen des Akkufachs: 1. Die vier in der Abbildung dargestellten Flachkopfschrauben lösen. 2.
- Seite 8 BINDING Das Binden ist der Vorgang, durch den der Empfänger darauf programmiert wird, den GUID-Code (Globally Unique Identifier) eines Bindungsschalter einzelnen Senders zu erkennen. Failsafe: Das Steuerrad und den Gasauslöser während des Bindens in den gewünschten Failsafe-Positionen halten. 1. Drücken und halten Sie den Bindungsschalter. 2.
- Seite 9 FAHRZEUGWARTUNG Genau wie bei einem richtigen Auto oder LKW muss Ihr RC-Fahrzeug regelmäßig gewartet werden, um eine hohe Leistungsfähigkeit zu gewährleisten. Vorbeugende Wartung hilft auch, unnötige Ausfälle zu vermeiden, die zu kostspieligen Reparaturen führen können. Nachfolgend finden Sie einige Vorschläge zur ordnungsgemäßen Wartung Ihres Fahrzeugs. Ersetzen Sie alle Überprüfen Sie Die Einstellung...
- Seite 10 SPEKTRUM EMPFÄNGER/GESCHWINDIGKEITSREGLER-KOMBINATION BETRIEB SPEZIFIKATIONEN 1. Den Sender einschalten. Wasserdichter DSMR- 2. Den Empfänger einschalten. Geschwindigkeitsregler/Empfänger 3. Die grüne LED auf dem Empfänger leuchtet auf, wenn er mit dem 2-in-1 mit SMART-Telemetrie Sender verbunden ist. Abmessungen (L × B 4. Nach dem Betrieb den Akku vom Geschwindigkeitsregler/ 54 mm ×...
- Seite 11 PROBLEMLÖSUNG PROBLEM MÖGLICHE URSACHE LÖSUNG Der Sender und der Empfänger sind zu Den Sender 2,44 bis 3,66 m vom Empfänger entfernt nah aneinander verschieben Sie sind in der Nähe von In einen Bereich mit weniger Metall gehen Metallobjekten Das System verbindet sich nicht Der Empfänger ist an einen anderen Sicherstellen, dass der korrekte Modellspeicher im Sender Modellspeicher gebunden...
- Seite 12 Horizon ausgeführt wurden aus. Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby. Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind, die gegen geltendes Recht, Gesetze oder Regularien verstoßen Kostenpflichtige Reparaturen haben.
- Seite 13 Horizon Hobby, LLC Axial SCX10 III Jeep CJ-7 RTR (AXI03008) 2904 Research Road Hiermit erklärt Horizon Hobby, LLC, dass das Gerät den Champaign, IL 61822 USA folgenden Richtlinien entspricht: EU-Richtlinie über Niederspannung 2014/35/EU; RoHS 2-Richtlinie 2011/65 / EU; RoHS 3-Richtlinie - Offizieller EU-Importeur: Änderung 2011/65 / EU-Anhang II 2015/863;...
- Seite 14 SCX10 ™ III Jeep ® CJ-7 AXI03008 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE FRONT AXLE VORDERACHSE AXI234004 AXI234013 ESSIEU AVANT ASSALE ANTERIORE AXI234006 AXI235109 AXI234006 AXI234033 AXI235109 AXI234006 AXI234004 AXI234013 AXIC1148 AXI234004 AXIC1148 AXI234012 AXI234004 AXIC1148 AXI234006 AXI234004 AXI235109...
- Seite 15 SCX10 III Jeep CJ-7 ™ ® AXI03008 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE AXI234004 REAR AXLE HINTERACHSE AXI234006 ESSIEU ARRIÈRE AXI235109 ASSALE POSTERIORE AXI234004 AXI234006 AXIC0012 AXI234034 AXI234006 AXI234015 AXI234004 AXI234004 AXI235109 AXI234004 AXI234006 AXI234004 AXI232044 AXI232063 AXI232002 AXI232025...
- Seite 16 SCX10 ™ III Jeep ® CJ-7 AXI03008 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE TRANSMISSION GETRIEBE TRANSMISSION TRASMISSIONE AXIC1009 AXIC0291 AXI232029 AXIC1009 AXIC1040 AXIC0725 (14T) AXI232030 AXI235178 AXI235178 AXI232029 DYNS1216 AXIC0392 AXI232036 AXIC1391 AXI235102 AXIC0221 AXIC0149 AXI232036 AXI232037 AXIC0392 AXI232035...
- Seite 17 SCX10 III Jeep CJ-7 ™ ® AXI03008 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE CHASSIS KAROSSERIE AXI231014 AXIC0116 CHÂSSIS TELAIO AXIC0114 AXIC0116 AXIC0114 AXIC0146 AXI230053 AXIC235099 AXI231017 AXIC3066 AXI231008 AXIC0146 AXIC0146 AXI231021 AXIC0114 AXIC0146 AXI231015 AXI230055 AXI231017 AXIC0115 AXI231014 AXIC0114...
- Seite 18 SCX10 ™ III Jeep ® CJ-7 AXI03008 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE CHASSIS KAROSSERIE CHÂSSIS AXI230058 AXIC0118 TELAIO AXI231008 AXIC0115 AXI231008 AXI230060 AXIC0005 AXIC0118 AXI231008 AXIC0114 AXI230060 AXI231008 AXIC0116 AXI235178 AXI235174 AXIC1120 AXI231020 AXIC0116 AXIC0013 AXI231020 SPMSSX108 AXI232036...
- Seite 19 SCX10 III Jeep CJ-7 ™ ® AXI03008 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE BODY ASSEMBLY AXI235098 AXI235110 KAROSSERIEMONTAGE AXIC0015 ENSEMBLE DE CARROSSERIE AXI230059 AXIC0115 GRUPPO CARROZZERIA AXI230056 AXI230053 AXI230059 AXI230059 AXIC0016 AXIC0114 AXI230056 AXI230056 AXIC1195 AXI235098 AXI230059 AXI230053 AXI235098...
- Seite 20 SCX10 ™ III Jeep ® CJ-7 AXI03008 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE WHEELS AND TIRES REIFEN UND RÄDER ROUES ET PNEUS RUOTE E PNEUMATICI AXI230053 AXIC1059 AXI236172 AXI232018 AXI235099 AXI43017 AXI43018 SHOCK ABSORBERS STOSSDÄMPFER AMORTISSEURS AMMORTIZZATORI AXI233032 AXI233031...
- Seite 21 PARTS LISTS // TEILELISTEN // LISTE DES PIÈCES // ELENCO COMPONENTI Part # Description Beschreibung Description Descrizione LED-Beleuchtungssatz, Weiß/ Ensemble d’éclairage DEL, blanc/ Set di luci a LED, bianco/ LED Light Set, White/Orange/Red, Early AXI230049 Orange/Rot, früher Bronco / Jeep orange/rouge, Early Bronco / Jeep arancio/rosso, primi Bronco / Bronco / Jeep CJ-7: SCX10 III...
- Seite 22 Part # Description Beschreibung Description Descrizione Cog Set & Plate for Dig 2-Speed: SCX10 Cog-Satz und -Platte für Dig Jeu de pignons et plateau pour Dig Set di pignoni e piastra per AXI232037 2-Geschwindigkeiten: SCX10 III 2 vitesses : SCX10 III Dig a 2 velocità: SCX10 III AR45P AR45 AR45P AR45 Differential Covers, Black:...
- Seite 23 Part # Description Beschreibung Description Descrizione AXA114 Innensechskantschraube, AXA114 Douille hexagonale à tête AXA114 Vite cil esag inc AXIC0114 AXA114 Hex Skt Butn Hd M3x8mm Rundkopf, M3 x 8 mm bombée M3 x 8 mm M3x8 mm AXA115 Innensechskantschraube, Rundkopf, AXA115 Douille hexagonale à tête AXA115 Vite cil esag inc AXIC0115 AXA115 Hex Skt Butn Head M3x10...
- Seite 24 Part # Description Beschreibung Description Descrizione S6280 U-T / H-S Digital HV WP S6280 U-T / H-S Digitales S6280 U-T / H-S Servo étanche S6280 U-T / H-S Servo SPMSS6280 Servo wasserdichtes Servo numérique impermeabile digitale SPMX50002S100H3 5000mAh 2S 7.4V Smart 100C; IC3 5000mAh 2S 7,4V Smart 100C; IC3 5000mAh 2S 7,4V Smart 100C;...
- Seite 25 Part # Description Beschreibung Description Descrizione Pinion Gear 32P 16T Steel 3mm Motor Zahnradgetriebe 32P 16T Stahl Arbre de moteur à engrenages à Pignone 32P 16T acciaio 3mm AXIC0727 Shaft 3mm Motorwelle pignons en acier 32P 16T de 3 mm albero motore Leistungsstarker LED-Controller Contrôleur DEL 3 ports à...
- Seite 26 SCX10 ™ III Jeep ® CJ-7 AXI03008 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE...
- Seite 27 SCX10 III Jeep CJ-7 ™ ® AXI03008 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE...
- Seite 28 | youtube.com/axialvideos ©2023 Horizon Hobby, LLC. Axial, the Axial logo, SCX10, DSM, DSMR, SLT3, IC3, EC3, Passport, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. Dodge, the Dodge grille and related logos, vehicle model names and trade dress are trademarks of FCA US LLC and used under license by Horizon Hobby, LLC, ©2020 FCA US LLC.
