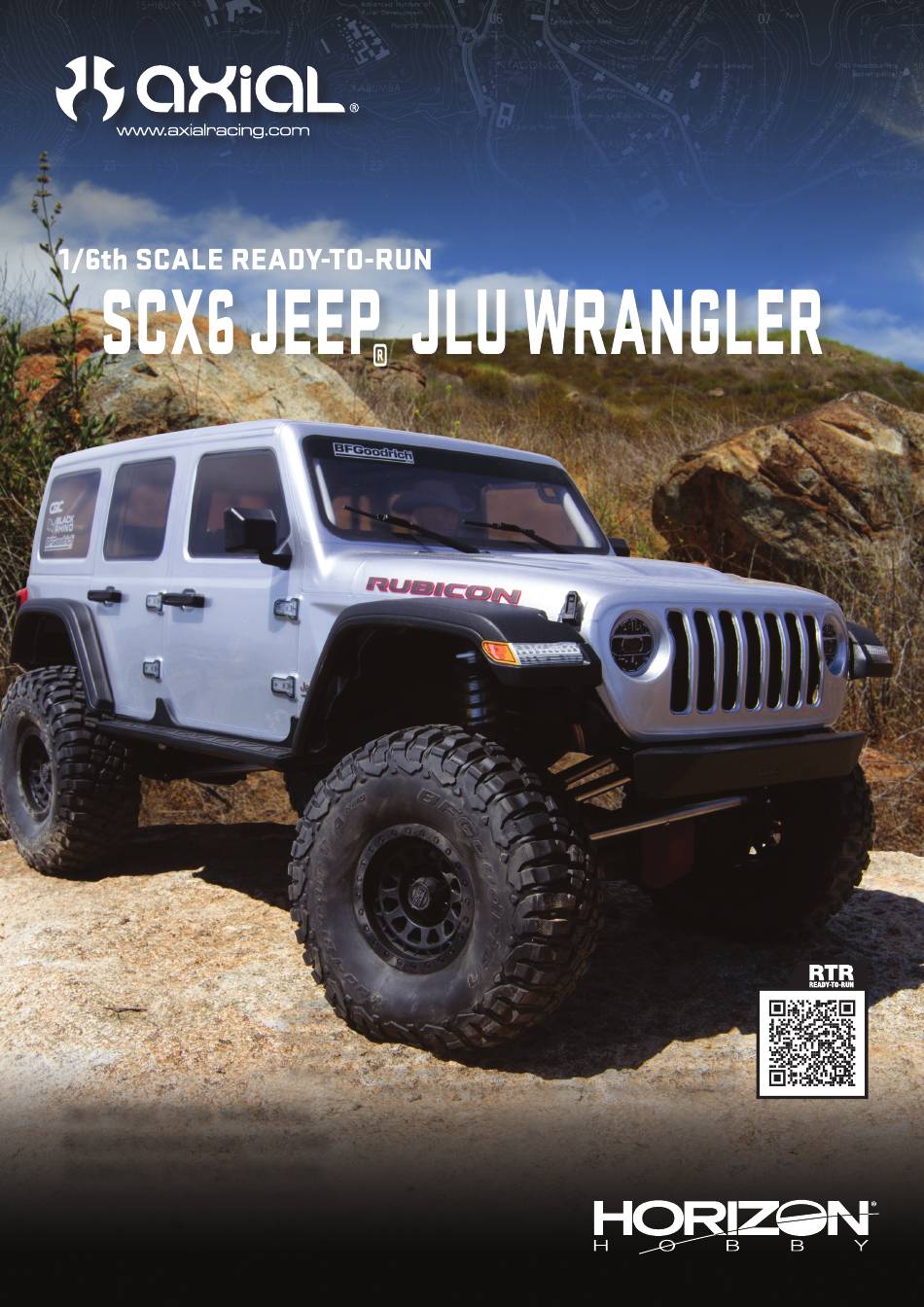

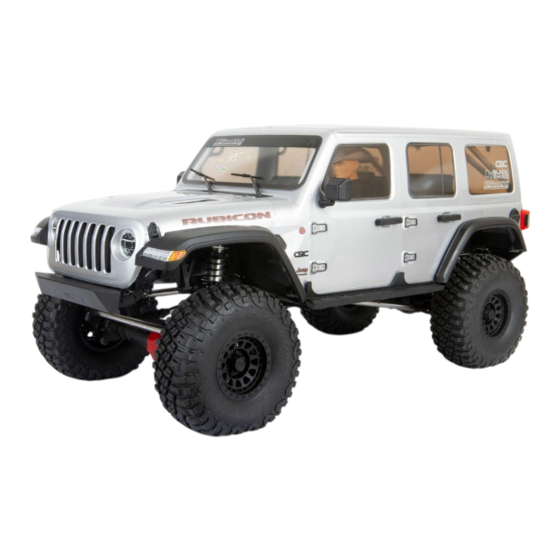

INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
MANUEL D'UTILISATION
MANUALE DI ISTRUZIONI
Before operating this vehicle, please read all printed materials thoroughly.
Horizon Hobby is not responsible for inadvertent errors in this manual.
Scan the QR code and select the Manuals and Support quick links from the
product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks
Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la
page du produit pour obtenir les informations les plus récentes sur le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto dalla
pagina del prodotto per le informazioni manuali più aggiornate.
AXI05000T1/T2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Horizon Hobby axial SCX6 JEEP JLU WRANGLER
Inhaltszusammenfassung für Horizon Hobby axial SCX6 JEEP JLU WRANGLER
- Seite 1 Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto dalla pagina del prodotto per le informazioni manuali più aggiornate. INSTRUCTION MANUAL AXI05000T1/T2 BEDIENUNGSANLEITUNG MANUEL D’UTILISATION MANUALE DI ISTRUZIONI Before operating this vehicle, please read all printed materials thoroughly. Horizon Hobby is not responsible for inadvertent errors in this manual.
-
Seite 2: Sicherheitshinweise Und Warnungen
Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Electronik......................61 Reichweitentest für das Funksystem durc ..........22 WASSERGESCHÜTZTES FAHRZEUG MIT WASSERDICHTER ELEKTRONIK Ihr neues Horizon Hobby Fahrzeug wurde mit einer Kombination von • Fahren in nasser Umgebung kann die Lebenszeit des Motors wasserfesten und spritzwassergeschützen Komponenten ausgestattet, reduzieren, da dieses den Motor stark beansprucht. Verändern die den Betrieb des Fahrzeuges unter nassen Bedingungen inklusive Sie die Untersetzung zu einem kleinerem Ritzel oder größeren... -
Seite 4: Packungsinhalt
PACKUNGSINHALT • SCX6 1/6 Jeep JLU Wrangler RTR - SR515 DSMR 5 CH Empfänger (SPMSR515) - 1200Kv 1/6 Crawler Elektromotor (SPMXSM3100) - 120A Crawl Smart Geschwindigkeitsregler (SPMXSE1080) - S905 Wasserdichter Oberflächenservo 15T (SPMS905) - Wasserdichter Metallgetriebe-Oberflächenservo (SPMS614) • Spektrum DX3 2,4-GHz-Sender (SPM2340T) •... -
Seite 5: Erste-Schritte-Checkliste
ERSTE-SCHRITTE-CHECKLISTE Lesen Sie das Handbuch Die Akkus in das Fahrzeug einsetzen Machen Sie sich mit dem Fahrzeug und seinen Komponenten vertraut Überprüfen der ordnungsgemäßen Funktion der Gaszufuhr und der Lenkung Alle Schrauben, insbesondere die Feststellschrauben der Antriebswelle, werksseitig auf festen Sitz prüfen Reichweitentest für das Funksystem durchführen Laden des Fahrzeug-Akkus Fahren Sie das Fahrzeug, fordern Sie sich selbst heraus und... -
Seite 6: Laden Des Fahrzeug-Akkus
LADEN DES FAHRZEUG-AKKUS Befolgen Sie die Anweisungen des Herstellers Ihres Ladegeräts, um den Fahrzeug-Akku ordnungsgemäß zu laden. ACHTUNG: Verwenden Sie nur Ladegeräte, die für das Laden des gewählten Akkutyps ausgelegt sind. Die Verwendung eines falschen Ladegeräts oder eine falsche Ladeeinstellung kann dazu führen, dass der Akku brennt oder explodiert. -
Seite 7: Anpassen Des Akkufachs Des Fahrzeugs
ANPASSEN DES AKKUFACHS DES FAHRZEUGS Die Akkufächer können zur Aufnahme einer großen Bandbreite an Akkugrößen angepasst werden. Zum Anpassen des Akkufachs: 1. Die vier in der Abbildung dargestellten Flachkopfschrauben lösen. 2. Die Enden des Akkufachs hinein oder herausschieben, damit der gewünschte Akku passt. -
Seite 8: Binden
BINDEN Das Binden ist der Vorgang, durch den der Empfänger darauf programmiert wird, den GUID-Code (Globally Unique Identifier) eines einzelnen Senders zu erkennen. Der Sender und der Empfänger sind werksseitig gebunden. Muss eine erneute Bindung durchgeführt werden, so ist die nachfolgende Anleitung zu befolgen. 1. -
Seite 9: Fahrzeugwartung
FAHRZEUGWARTUNG Genau wie bei einem richtigen Auto oder LKW muss Ihr RC-Fahrzeug regelmäßig gewartet werden, um eine hohe Leistungsfähigkeit zu gewährleisten. Vorbeugende Wartung hilft auch, unnötige Ausfälle zu vermeiden, die zu kostspieligen Reparaturen führen können. Nachfolgend finden Sie einige Vorschläge zur ordnungsgemäßen Wartung Ihres Fahrzeugs. Ersetzen Sie alle Überprüfen Sie Die Einstellung... -
Seite 10: Bedienung Des Drehzahlreglers
BEDIENUNG DES DREHZAHLREGLERS SPEZIFIKATIONEN 47mm × 36mm × 24mm Abmessungen (L × W × H) Gewicht 113.4g 120A Spitzenstrom Ein-/Ausschalter 2-4S Lipo Spannungsbereich 6V oder 7,4V Umschaltbar Programmieranschluss BEC-Ausgang Dauerstrom 6 A IC5 (EC5 kompatibel) Batterieanschluss PAARUNG GESCHWINDIGKEITSREGLER MOTOR Motorstecker Wenn der Motor starken Stößen ausgesetzt war, sich anormal * Die Standardeinstellung für die Niedrigtrennspannung ist Li-Po. -
Seite 11: Übertragungsverhältnis
Programmierbares Element Option 1 Option 2 Option 3 Option 4 Option 5 Option 6 Option 7 Option 8 Option 9 Option 10 1. Fahrmodus F/R/B 2. Trennspannung Deaktiviert Niedrig Mittel Hoch 3. Drehzahl/Gas-Passung Niedrig Mittel Hoch 4. Maximaler Vorwärtsschub 25 % 37,5% 62,5% 87,5%... -
Seite 12: Problemlösung
PROBLEMLÖSUNG MÖGLICHE URSACHE LÖSUNG PROBLEM Der Sender und der Empfänger sind zu Den Sender 2,44 bis 3,66 m vom Empfänger entfernt nah aneinander verschieben Sie sind in der Nähe von In einen Bereich mit weniger Metall gehen Metallobjekten Das System verbindet sich nicht Der Empfänger ist an einen anderen Sicherstellen, dass der korrekte Modellspeicher im Sender Modellspeicher gebunden... -
Seite 13: Eingeschränkte Garantie
Horizon ausgeführt wurden aus. Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby. Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind, die gegen geltendes Recht, Gesetze oder Regularien verstoßen Kostenpflichtige Reparaturen haben. -
Seite 14: Garantie Und Service Kontaktinformationen
EU KONFORMITÄTSERKLÄRUNG Horizon Hobby, LLC Axial SCX6 Jeep JLU Wrangler (AXI05000) 2904 Research Road Hiermit erklärt Horizon Hobby, LLC, dass das Gerät den Champaign, IL 61822 USA folgenden Richtlinien entspricht: EU-Richtlinie über Funkanlagen 2014/53/EU; Öko-Design-Richtlinie 1275/2008; RoHS 2-Richtlinie 2011/65 Offizieller EU-Importeur: / EU;... - Seite 15 AXI05000 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE FRONT AXLE VORDERACHSE ESSIEU AVANT AXI254006 AXI254002 ASSALE ANTERIORE AXI254005 TLR255010 AXI254006 AXI252011 AXIC0225 AXI254004 AXI256000 AXI254006 AXI252004 LOS255016 AXI254005 AXI237033 AXI254005 AXI252009 TLR255010 AXI252005 AXI254005 AXI254006 AXI256000 TLR255010 AXI252010 TLR255010 AXI252003...
- Seite 16 AXI05000 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE REAR AXLE HINTERACHSE ESSIEU ARRIÈRE ASSALE POSTERIORE TLR255008 AXIC0225 AXI252011 LOSB5972 AXI252008 AXI252002 AXI252006 AXIC0225 AXI252007 TLR255010 AXIC0146 AXI254005 AXI252007 AXIC0045 LOSB5972 AXI256001 AXI252009 AXI252001 AXI252010 AXI254005 AXI252009 AXI237020 AXI254005 TLR255010 AXI254006...
- Seite 17 AXI05000 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE CHASSIS AXIC0118 AXIC0146 KAROSSERIE CHÂSSIS TLR255010 TELAIO AXI251001 AXI251009 TLR255014 AXI251001 AXI250002 AXIC1009 AXIC0085 LOS255014 AXI254007 SPMS905 LOS255017 AXI256001 AXI251001 AXI251009 AXI251008 TLR255010 LOS255014 LOS255014 AXI251010 AXIC0146 AXI254007 TLR255014 AXI251000 AXI254007 AXI251001...
- Seite 18 AXI05000 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE CHASSIS KAROSSERIE CHÂSSIS TELAIO LOS255014 LOS255017 LOS255014 LOS255014 AXI251002 AXI251001 LOS255014 AXI251002 AXIC0118 AXI250003 AXIC0118 AXI251007 AXIC0118 AXI251003 AXI251007 LOS255014 AXIC0118 AXI251007 AXI256002 AXI251007 AXI251003 LOS255014 AXI250003 LOS255014 AXIC0118 AXIC0118 AXI256002...
- Seite 19 AXI05000 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE BODY ASSEMBLY AXI250009 LOS255020 KAROSSERIEMONTAGE TLR5913 AXI15001 ENSEMBLE DE CARROSSERIE AXIC0012 AXI250001 GRUPPO CARROZZERIA LOS255020 AXI250010 TLR255014 AXIC0118 AXI250004 AXI250000 LOS255020 AXI250004 AXI15001 AXI250008 AXI250009 AXI250004 TLR5913 AXIC0118 TLR255013 AXIC0012 TLR255013 AXI250010...
- Seite 20 PARTS LISTS // TEILELISTEN // LISTE DES PIÈCES // ELENCO COMPONENTI Vis d’assemblage creuse, Viti a testa cilindrica M4x12 mm ARA723412 Cap Head Screw M4x12mm (4) Inbusschraube M4x12mm (4) M4 x 12 mm (4) Vis d’assemblage creuse 2,5 x 12 ARAC9701 AR702002 Cap Hd Scrw 2.5x12(10) AR702002 Inbusschraube 2,5x12(10) AR702002 viti testa cil 2,5x12 (10) (10) AR702002...
- Seite 21 Ensemble pignon intermédiaire et AXI252016 Idler Gear&Output Shaft S Zwischenrad u. Ausgangswelle S Set alb uscita e ingr. folle arbre de sortie Ensemble engrenage d’arbre AXI252017 Lwr Shft Gear St&2spd Sld Unt Wlle Getr St&2spd Sld Set ingr. alb inf&2 velocità inférieur et glissière deux rapports AXI252018 Slipper Plate Set (2)
-
Seite 22: Beschreibung
Rundkopfschrauben, M5 x 10 mm LOS255017 FlatHdScrews,Stl,BO,M4x16mm(10) Vis à tête bombée, M5 x 10 mm (10) Viti a testa tonda, M5 x 10 mm (10) (10) LOS255019 FlatHdScrews,Stl,BO,M4x14mm(10) Rundkopfschrauben, M5 x 20 mm (10) Vis à tête bombée, M5 x 20 mm (10) Viti a testa piana, M5 x 20 mm (10) LOS255020 FlatHdScrews,Stl,BO,M4x18mm(10) Rundkopfschrauben, M5 x 30 mm (10) Vis à... - Seite 23 ©2021 Horizon Hobby, LLC. Axial, the Axial logo, DSM, DX3, DSMR, IC5, EC5, SCX6, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. The Jeep name and associated vehicle likenesses are trademarks or registered trademarks of FCA US LLC and are used under license.
