54 ES - Guía rápida de instalación y puesta en marcha
EN
DE
ES
FR
IT
TR

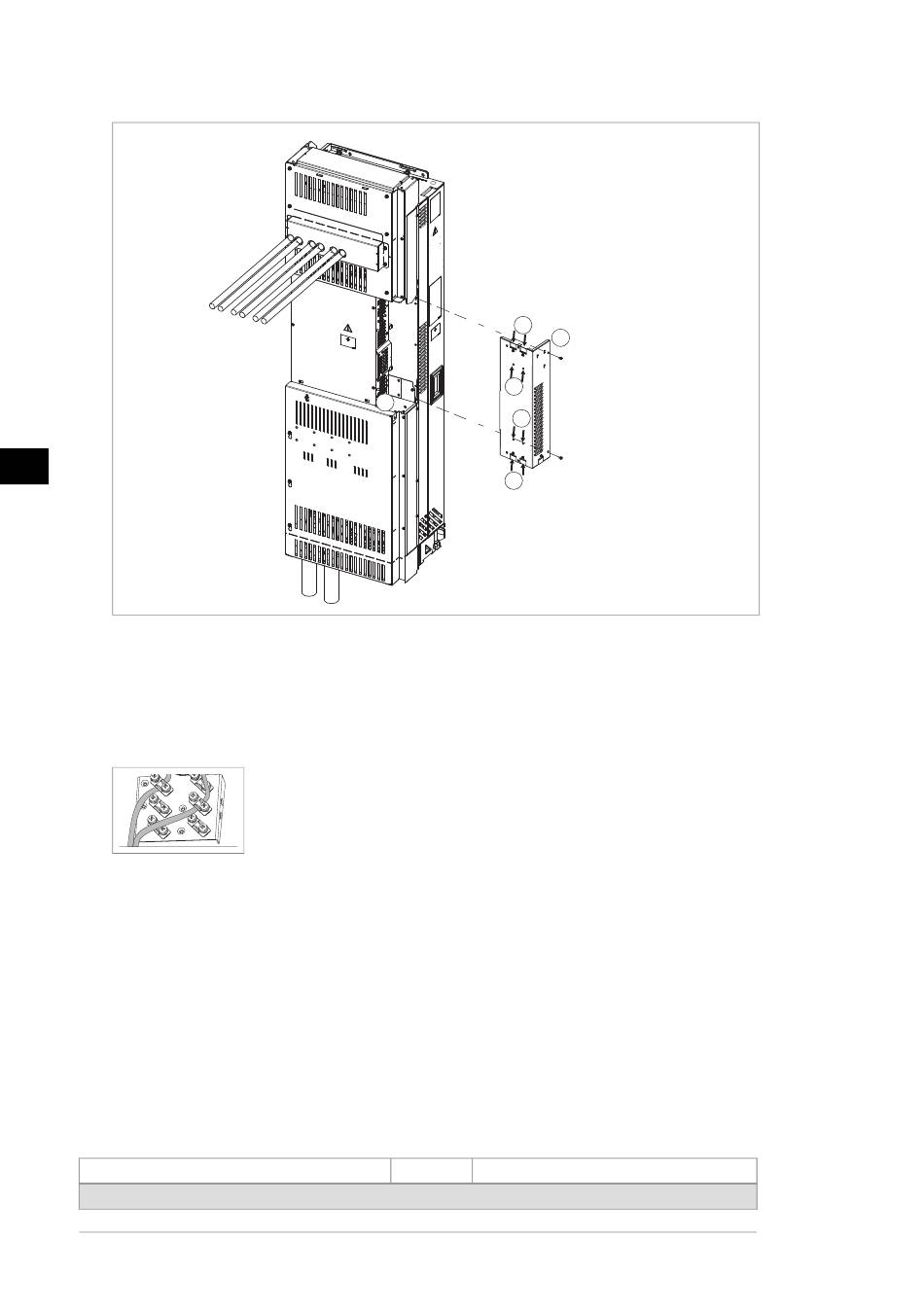

Las cubiertas IP20 (opción +B051) se incluyen en el dibujo.
5. Conecte a tierra las pantallas exteriores de los cables de control en la placa de
sujeción.
Conecte a tierra las pantallas del par de cables y el cable de conexión a tierra al
terminal SCR.
6. Conecte los conductores a los correspondientes terminales de la unidad de control.
Utilice tubo retráctil o cinta aislante para contener cualquier hilo suelto. Apriete
los tornillos para asegurar la conexión.
Nota: Mantenga los pares de hilos de señal trenzados lo más cerca posible de los
terminales. Trenzar el hilo junto con su hilo de retorno reduce las perturbaciones
provocadas por el acoplamiento inductivo.
7. Instale de nuevo la cubierta frontal media.
Diagrama de conexiones de E/S por defecto
A continuación se muestran las conexiones de control por defecto de la configuración
por defecto para Aguas.
X1 Tensión de referencia y entradas y salidas analógicas
Conexión
4
4
3
4
Combi screw
M4×8 Torx T20
2 N·m
4
Término
2
Descripción
