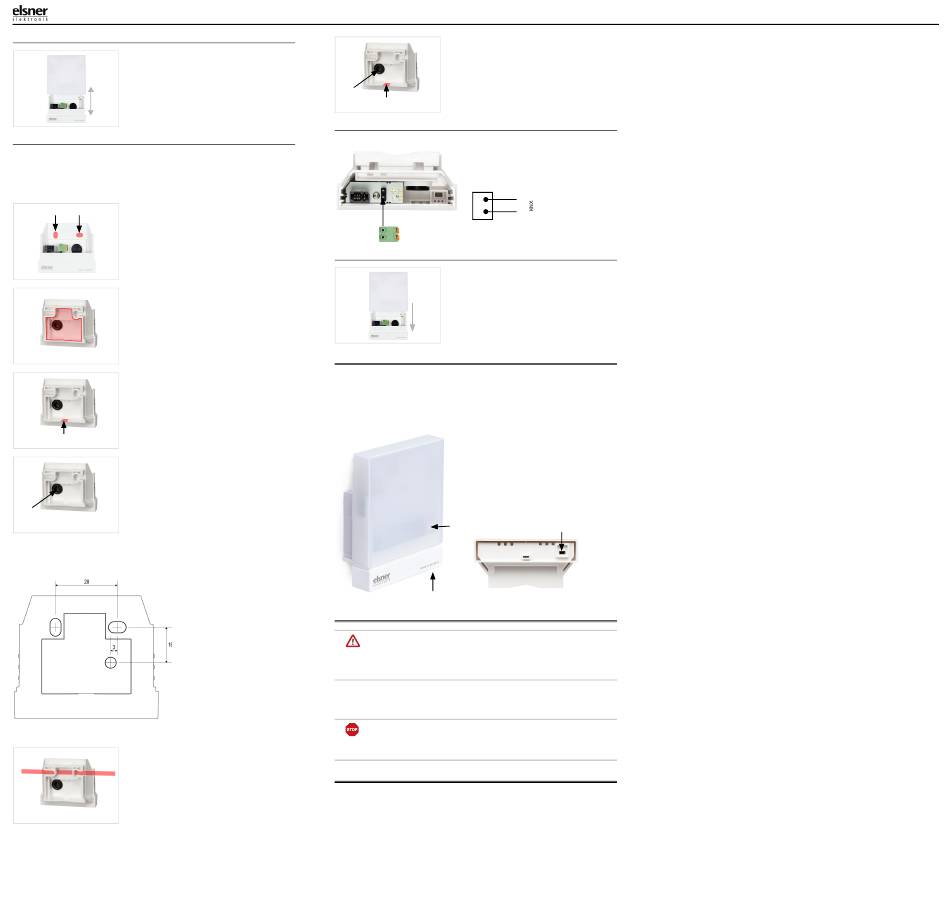

2.3.1. Montagevorbereitung
Abb. 5
Haube und Gehäuseunterteil sind auf-
einander gesteckt. Ziehen Sie die bei-
den Teile gerade auseinander.
2.3.2. Anbringen des Gehäuseunterteils mit Halterung
Montieren Sie nun zunächst das Gehäuseunterteil mit der integrierten Halterung
für die Wand- oder Mastmontage.
Wandmontage
Verwenden Sie Befestigungsmaterial (Dübel, Schrauben), das für den Untergrund
geeignet ist.
Abb. 6
Langlöcher
Das Gerät wird mit zwei Schrauben
montiert. Brechen Sie die beiden
Langlöcher im Gehäuse aus.
Abb. 7 a+b
a) Wenn das Anschlusskabel verdeckt
installiert werden soll, muss das
Kabel im Bereich der Gehäuserück-
seite aus der Wand kommen (mar-
kierter Bereich).
b) Wenn das Anschlusskabel aufputz
verlegt ist, wird die Kabeldurchfüh-
rung ausgebrochen. Das Kabel
wird dann an der Gehäuseuntersei-
te ins Gerät geführt.
Kabeldurchführung
Abb. 8
Führen Sie das Anschlusskabel durch
die Gummidichtung.
Gummi-
dichtung
Bohrschema
ACHTUNG! Ausdruck Datenblatt nicht in Originalgröße!
Der Lieferung liegt ein separater, maßstabsgerechter Bohrplan bei, der als Schab-
lone verwendet werden kann.
Abb. 9
Maße in mm. Tech-
nisch bedingte Abwei-
A
B
chungen möglich
A/B2× Langloch
C
C Position des Kabel-
Mastmontage
Das Gerät wird mit dem beiliegenden Edelstahl-Montageband am Mast montiert.
Abb. 10
Führen Sie das Montageband durch
die Ösen im Gehäuseunterteil.
Gummi-
dichtung
2.3.3. Anschluss
Die Anschlussklemme befindet sich im Gehäuseunterteil.
2.3.4. Montage abschließen
3.
Gerät adressieren
Das Gerät wird mit der Bus-Adresse 15.15.255 ausgeliefert. Eine andere Adresse
kann in der ETS durch Überschreiben der Adresse 15.15.255 programmiert werden
oder über den Programmier-Taster eingelernt werden.
Der Programmier-Taster ist über die Öffnung an der Gehäuseunterseite erreichbar
und ca. 8 mm versenkt. Verwenden Sie einen dünnen Gegenstand, um den Taster
zu erreichen, z. B. einen Draht 1,5 mm².
4.
Wartung
WARNUNG!
Verletzungsgefahr durch automatisch bewegte Komponenten!
8 mm × 5 mm
Durch Automatiksteuerung können Anlagenteile anlaufen und
Personen in Gefahr bringen.
durchlasses (Gum-
•
midichtung) im Ge-
häuse
Das Gerät sollte regelmäßig zweimal pro Jahr auf Verschmutzung geprüft und bei
Bedarf gereinigt werden. Bei starker Verschmutzung kann die Funktion des Sen-
sors eingeschränkt werden.
ACHTUNG
Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse
eindringt.
•
5.
Entsorgung
Das Gerät muss nach dem Gebrauch entsprechend den gesetzlichen Vorschriften
entsorgt werden. Nicht über den Hausmüll entsorgen!
