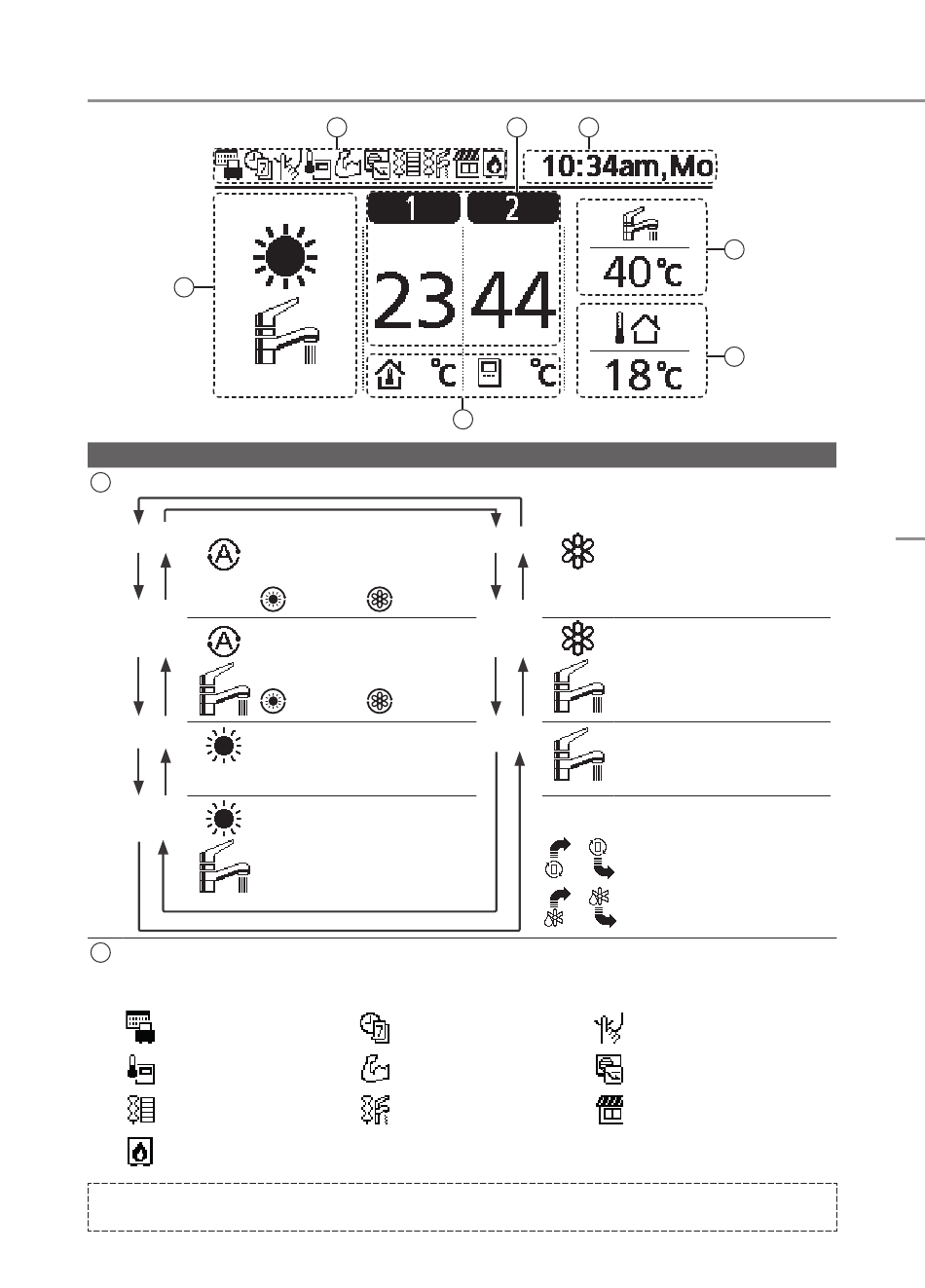

Tasten und Display der Bedieneinheit
1
Display
Auswahl der Betriebsart
1
AUTO
AUTO +
WW-Speicher
HEIZEN
HEIZEN +
WW-Speicher
Betriebssymbole
2
Die nachfolgend dargestellten Symbole zeigen den jeweiligen Betriebsstatus an.
Das Symbol wird nicht angezeigt (unter dem Bildschirm „Bedienung AUS"), wenn der Betrieb, mit Ausnahme der
Wochentimer-Einstellung, deaktiviert ist�
Urlaubsbetrieb
Heizkreis: Raumthermostat
→Integrierter Fühler
Elektro-Heizstab Heizung
Bivalente Heizquelle
(Bivalenz-Heizquelle)
* Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt� Die Kühlfunktion kann durch einen autorisierten Installateur oder
1
Service-Partner freigeschaltet werden�
242
* Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d� h� wenn der Kühlbetrieb verfügbar ist�
2
2
• In Abhängigkeit von den eingestellten
Außentemperaturwerten wird automatisch
der Heiz- oder der Kühlbetrieb * aktiviert�
1
Automatisch heizen Automatisch kühlen
• In Abhängigkeit von den eingestellten
Außentemperaturwerten wird automatisch der
Heiz- und der Warmwasserbetrieb oder der
Kühl- * und der Warmwasserbetrieb aktiviert�
1
Automatisch heizen Automatisch kühlen
• Der Heizbetrieb kann entweder ein-
oder ausgeschaltet sein�
• Die Heizfunktion wird durch das
Außengerät bereitgestellt�
• Die Heizfunktion und die
Warmwasserbereitung werden
durch das Außengerät bereitgestellt�
• Diese Betriebsart kann nur
ausgewählt werden, wenn ein
Warmwasserspeicher installiert ist�
Wochentimerbetrieb
Leistungsbetrieb
Elektro-Heizstab Warmwasser
3 4
7
KüHLEN * * • Der Kühlbetrieb kann entweder
1, 2
ein- oder ausgeschaltet sein�
• Die Kühlfunktion wird durch das
Außengerät bereitgestellt�
KüHLEN * * • Die Kühlfunktion wird durch das
1, 2
Außengerät bereitgestellt�
+ WW-Speicher
• Die Warmwasserfunktion wird durch
das Außengerät und/oder den
Elektro-Heizstab bereitgestellt�
WW-Speicher
• Der Warmwasserbetrieb ist entweder
ein- oder ausgeschaltet�
• Die Warmwasserfunktion wird durch
das Außengerät bereitgestellt�
* Die Richtungspfeile zeigen jeweils auf die aktuell
aktive Betriebsart�
• Darstellung im Heizbetrieb /
Warmwasserbetrieb�
• Darstellung im Abtaubetrieb�
5
6
Flüsterbetrieb
Leistungssteuerung, SG ready
oder SHP
Solarbetrieb
