Operating Instructions
Air-to-Water Hydromodule + Tank
Model No.
Indoor Unit
WH-ADC0309H3E5
Outdoor Unit
WH-UD03HE5-1
WH-UD05HE5-1
WH-UD07HE5-1
WH-UD09HE5-1
Manufactured by:
Panasonic Appliances Air-Conditioning Malaysia Sdn. Bhd.
Lot 2, Persiaran Tengku Ampuan, Section 21,
Shah Alam Industrial Site, 40300 Shah Alam,
Selangor Darul Ehsan, Malaysia.
Mode d'emploi
Ballon + Module Hydraulique Air/Eau
Nous vous remercions d'avoir porté votre
choix sur un produit Panasonic.
Avant d'utiliser l'appareil, veuillez lire ce mode
d'emploi dans son intégralité et conservez-le pour
toute référence ultérieure.
Consignes d'installation jointes.
Numéro de série et année de production veuillez
vous référer à la plaque signalétique.
Bedienungsanleitung
Luft/Wasser-Hydromodul + Warmwasserspeicher
Wir danken Ihnen für den Kauf dieses
Panasonic-Produkts.
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie
bitte diese Bedienungsanleitung aufmerksam durch
und bewahren Sie sie als künftige Referenz auf.
Installationsanleitung liegt bei.
Auf dem Typenschild fi nden Sie Seriennummer und
Baujahr.
Kullanım Kılavuzu
Hava-Su Hidromodülü + Tank
Panasonic ürünü satın aldığınız için
teşekkür ederiz.
Üniteyi çalıştırmadan önce, lütfen bu çalıştırma
talimatlarını dikkatlice okuyunuz ve ileride
kullanmak üzere muhafaza ediniz.
Kurulum Kılavuzu Ektedir
Seri numarası ve üretim yılı için, lütfen ürün
etiketine bakın.
2-27
28-53
54-79
ACXF55-03330
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic WH-ADC0309H3E5
Inhaltszusammenfassung für Panasonic WH-ADC0309H3E5
- Seite 1 Üniteyi çalıştırmadan önce, lütfen bu çalıştırma Manufactured by: talimatlarını dikkatlice okuyunuz ve ileride Panasonic Appliances Air-Conditioning Malaysia Sdn. Bhd. kullanmak üzere muhafaza ediniz. Lot 2, Persiaran Tengku Ampuan, Section 21, Kurulum Kılavuzu Ektedir Seri numarası ve üretim yılı için, lütfen ürün Shah Alam Industrial Site, 40300 Shah Alam, Selangor Darul Ehsan, Malaysia.
- Seite 28 Inhalt Sicherheitshinweise ...........30-32 Für Installateur Tasten und Display der Bedieneinheit .......33-35 5 Installateur-Setup > Systemeinstellungen ..40-44 5.1 Anschluss optionale Platine Erste Einstellungen ............35 5.2 Heizkreise u. Fühler Schnellmenü ..............36 5.3 Leistung E-Heizstab Menüs ................36-49 5.4 Frostschutz 5.5 Anschluss Warmwasserspeicher 5.6 Gehäuseheizung Für Benutzer 5.7 Altern.
-
Seite 29: Systemüberblick

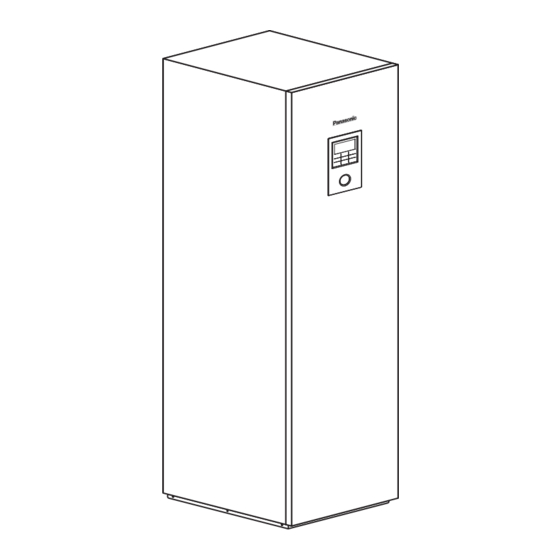

Stellen Sie vor der Verwendung sicher, dass das System von einem Fachinstallateur ordnungsgemäß nach den Anleitungen installiert wurde. • Bei der Panasonic Luft-Wasser-Wärmepumpe handelt es sich um ein Split-System, das aus zwei Geräten besteht: einem Innen- und einem Außengerät. Das Innengerät besteht aus dem Hydromodul und dem 200-Liter- Warmwasserspeicher. -
Seite 30: Sicherheitshinweise
Sicherheitshinweise Um Personen- oder Sachschäden zu VORSICHT vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise Innen- und Außengerät untergliedern sich entsprechend ihrer Dieses Gerät kann von Kindern Wichtigkeit wie folgt: ab einem Alter von 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder Nichtbeachtung mentalen Fähigkeiten oder mangelnder... -
Seite 31: Stromversorgung
Das Gerät darf nicht in einer potenziell Bei Beschädigung des Netzkabels explosiven oder entfl ammbaren muss das Kabel durch entsprechendes Atmosphäre verwendet werden. Fachpersonal ersetzt werden, um eine Andernfalls besteht Brandgefahr. Gefährdung für Personen zu vermeiden. Fassen Sie nicht in das Gerät Dieses Gerät ist mit einem Fehlerstrom- und stecken Sie auch keine Schutzschalter ausgestattet. -
Seite 32: Fernbedienung
Sicherheitshinweise Dieses Gerät muss geerdet sein, Bitte beachten Sie, dass bei um Stromschläge oder Brände zu Warmwasserentnahme und zeitgleicher vermeiden. Entkeimung die Verbrühungsgefahr erheblich steigt. Um Stromschläge zu vermeiden, ist die Stromzufuhr des Klimageräts zu Die Kondensatleitung muss unterbrechen, wenn: korrekt angeschlossen sein, - das Gerät gereinigt oder gewartet damit Wasseraustritte in den... -
Seite 33: Tasten Und Display Der Bedieneinheit
Tasten und Display der Bedieneinheit Tasten/Display Schnellmenü-Taste (Weitere Details fi nden Sie in der separaten Schnellmenü-Anleitung.) Zurück-Taste Kehrt zum vorherigen Bildschirm zurück. LCD-Display Hauptmenü-Taste Dient zur Funktionseinstellung. EIN/AUS-Taste Dient zum Ein- bzw. Ausschalten des Geräts. Betriebsanzeige Leuchtet während des Betriebs und blinkt bei einer Störung. - Seite 34 Tasten und Display der Bedieneinheit Display Auswahl der Betriebsart AUTO • In Abhängigkeit von den eingestellten KÜHLEN * • Der Kühlbetrieb kann entweder Außentemperaturwerten wird automatisch ein- oder ausgeschaltet sein. der Heiz- oder der Kühlbetrieb * aktiviert. • Die Kühlfunktion wird durch das Außengerät bereitgestellt.
-
Seite 35: Erste Einstellungen
Temperatur des jeweiligen Heizkreises Wochentag und Uhrzeit Temperatur des Warmwasserspeichers Außentemperatur Symbole für Temperaturfühler und Temperaturen Vorlauftemperatur Vorlauftemperatur Nur Schwimmbadheizung →Heizkennlinie →Direkt Raumthermostat Raumthermostat →Extern →Intern Erste Einstellungen Bevor Systemeinstellungen vorgenommen werden können, muss zunächst die Anzeigesprache festgelegt sowie Datum und Uhrzeit eingegeben werden. Hierzu sind an der Bedieneinheit die folgenden Einstellungen vorzunehmen. -
Seite 36: Schnellmenü
Schnellmenü Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden. 1 Drücken Sie , um das Schnellmenü anzuzeigen. Manuelle Warmwasser- Leistungsbetrieb Flüsterbetrieb Not-Heizbetrieb bereitung Manueller Sperre der Wochentimer Fehler-Reset Abtaubetrieb Bedieneinheit 2 Wählen Sie mit Hilfe von das Menü... -
Seite 37: Urlaubstimer
Menüs Für Benutzer Menü Standardeinstellung Einstelloptionen / Display Urlaubstimer Um Energie zu sparen, kann ein Urlaubszeitraum eingestellt werden, um in dieser Zeit entweder das Urlaubsbeginn und -ende. System auszuschalten oder die Datum und Uhrzeit Temperatur abzusenken. AUS oder abgesenkte Temperatur •... -
Seite 38: Systemüberprüfung
Menüs Für Benutzer Menü Standardeinstellung Einstelloptionen / Display 2 Systemüberprüfung Energiemonitor Aktuell Diagramm mit aktuellen oder aufgezeichneten Daten zu Auswählen und abrufen Energieverbrauch, -erzeugung Aufzeichnung oder COP. Auswählen und abrufen • COP = Leistungszahl. • Zeiträume für die Diagramme mit aufgezeichneten Daten: 1 Tag / 1 Woche / 1 Jahr. •... -
Seite 39: Beleuchtung
Menü Standardeinstellung Einstelloptionen / Display Beleuchtung Einstellung der Dauer der Hintergrundbeleuchtung des Displays. 1 Min. Beleuchtungsstärke Einstellung der Helligkeit der Hintergrundbeleuchtung des Displays. Zeitformat Festlegen des Formats der Uhrzeitanzeige. 24 h Datum und Uhrzeit Einstellung des aktuellen Datums und der aktuellen Uhrzeit. -
Seite 40: Für Installateur
Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display 5 Installateur-Setup Systemeinstellungen Anschluss optionale Platine Anschluss einer optionalen Nein Zusatzplatine. • Wenn die optionale Zusatzplatine angeschlossen ist, verfügt das System über folgende zusätzliche Funktionen: Steuerung und Temperaturregelung eines angeschlossenen Pufferspeichers. Steuerung und Regelung von 2 Heizkreisen (einschließlich Schwimmbadheizung). Einbindung einer Solarstation, angeschlossen an Warmwasser- oder Pufferspeicher. -
Seite 41: Standardeinstellung
Menü Standardeinstellung Einstelloptionen / Display Gehäuseheizung Auswahl, ob eine Nein optionale Gehäuseheizung angeschlossen ist oder nicht. * Typ A - Die Gehäuseheizung wird nur während des Abtaubetriebs eingeschaltet. Verwendungstyp der * Typ B - Die Gehäuseheizung Gehäuseheizung.* wird bei Temperaturen von 5 °C und weniger eingeschaltet. -
Seite 42: Ext. Schalter
Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display Schaltverhalten Parallel erweitert Heizen Ja • Der Pufferspeicher wird erst nach Auswahl von „Ja“ aktiviert. Temperaturschwellwert -8 °C zum Einschalten der bivalenten Heizquelle. Einschaltverzögerung der bivalenten 0:30 Heizquelle (in Stunden und Minuten). Temperaturschwellwert -2 °C zum Ausschalten der... -
Seite 43: Solaranbindung
Menü Standardeinstellung Einstelloptionen / Display Solaranbindung 5.10 • Um diese Funktion zu Nein ermöglichen, muss die optionale Zusatzplatine eingebaut und aktiviert sein. Auswahl des • Wenn „Anschluss optionale Platine“ nicht ausgewählt ist, Pufferspeichers wird die Funktion nicht auf Puffersp. oder des dem Display angezeigt. -
Seite 44: Sg Ready
Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display SG ready 5.13 Nein Überhöhung (Stufen 1 und 2) von 120 % Pufferspeicher und Warmwasserspeicher (in %) Ext. Schalter für AG 5.14 Nein Flüssigkeit 5.15 Auswahl, ob als Heizmedium Wasser oder Glykol verwendet wird. - Seite 45 Menü Standardeinstellung Einstelloptionen / Display Wassertemperatur für Heizen EIN Heizkurve Eingabe von 4 X-Achse: Temperaturwerten. -5 °C, 15 °C (2 auf der Y-Achse: horizontalen X-Achse, 55 °C, 35 °C 2 auf der vertikalen Y-Achse). • Temperaturbereich für die X-Achse: -15 °C bis 15 °C, Y-Achse: siehe unten. •...
-
Seite 46: Kühlen
Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display Kühlen * Einstellung verschiedener Wassertemperaturen für Kühlung EIN Temperaturen für den und T für Kühlen EIN. Kühlbetrieb. Wassertemperatur für Kühlen EIN Einstellung, ob die Vorlauftemperatur Heizkurve nach einer Kühlkurve berechnet oder fest vorgegeben werden soll. -
Seite 47: Auto
Menü Standardeinstellung Einstelloptionen / Display Auto Automatisches Umschalten vom Außentemperaturen für das Umschalten vom Heiz- in den Kühlbetrieb bzw. Heiz- in den Kühlbetrieb bzw. vom Kühl- in vom Kühl- in den Heizbetrieb. den Heizbetrieb. Außentemp. für Heizen -> Kühlen / Außentemp. -
Seite 48: Installateur-Setup Service-Einstellungen
Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display Entkeimung Die Entkeimung kann für 1 oder mehrere Wochentage Montag eingestellt werden. So / Mo / Di / Mi / Do / Fr / Sa Entkeimung: Uhrzeit Uhrzeit zum Starten der Entkeimung des Warmwasserspeichers 12:00 am eingestellten... -
Seite 49: Estrichtr
Menü Standardeinstellung Einstelloptionen / Display Estrichtr. Einstellung und Einschalten der Einstellungen zum Trocknen Estrichtrocknungsfunktion. von Estrich und Wänden während der Bauphase. EIN / Bearbeiten Dieses Funktion sollte nur während der Bauphase Bearbeiten verwendet und auch für keine anderen Zwecke eingesetzt Eingabe der Schritte werden. -
Seite 50: Reinigungsanweisungen
Reinigungsanweisungen Um eine optimale Leistung des Systems zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Wenden Sie sich diesbezüglich an Ihren Fachinstallateur. • Unterbrechen Sie vor dem Reinigen die Stromzufuhr. • Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver. • Verwenden Sie nur Seife oder neutrale Haushaltsreiniger ( pH-Wert 7). •... -
Seite 51: Störungssuche
Störungssuche Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Symptom Ursache Wasserströmungsgeräusche während • Durch das Gerät strömt Kältemittel. des Betriebs. Nach dem Neustart verzögert sich der • Bei der Verzögerung handelt es sich um einen Schutzmechanismus für den Verdichter. - Seite 52 Störungssuche Nachfolgend fi nden Sie die Liste der Störungscodes, die möglicherweise auf dem Display angezeigt werden, wenn es Probleme mit der Systemeinstellung oder dem Betrieb gibt. Wenn auf dem Display ein Störungscode wie im Beispiel auf der linken Seite angezeigt wird, wenden Sie sich an die in der Bedieneinheit angegebene Rufnummer oder einen autorisierten Installateur in Ihrer Nähe.
-
Seite 53: Informationen
• Die Verwendung unterliegt den „Servicebedingungen“ und dem „Umgang mit personenbezogenen Daten“ der Smart-App von Panasonic. • Trennen Sie bei längerer Nichtverwendung der Smart App von Panasonic den Funknetzwerkadapter vom Gerät. Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden sollen.
