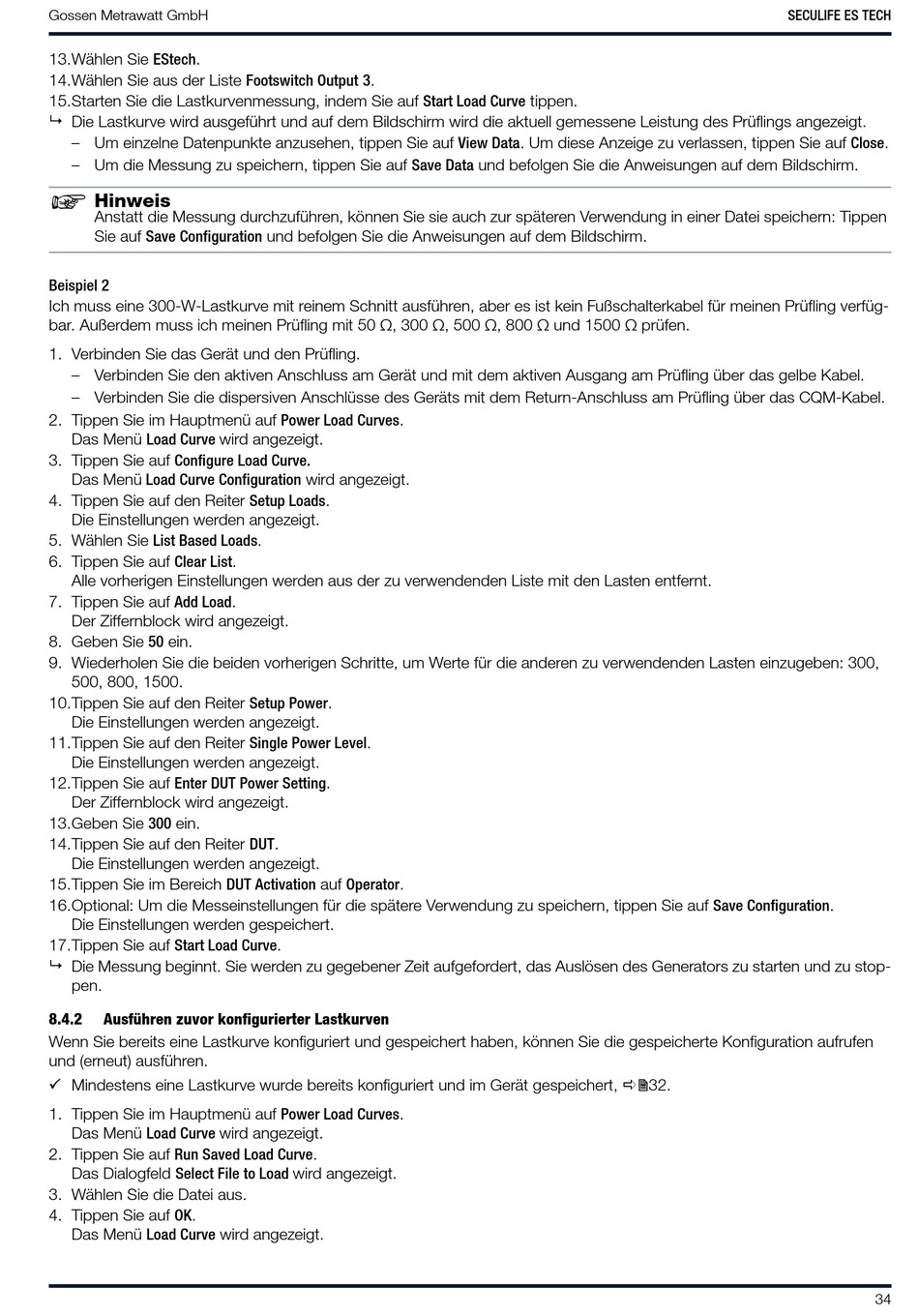

13.Wählen Sie EStech.
14.Wählen Sie aus der Liste Footswitch Output 3.
15.Starten Sie die Lastkurvenmessung, indem Sie auf Start Load Curve tippen.
 Die Lastkurve wird ausgeführt und auf dem Bildschirm wird die aktuell gemessene Leistung des Prüflings angezeigt.
– Um einzelne Datenpunkte anzusehen, tippen Sie auf View Data. Um diese Anzeige zu verlassen, tippen Sie auf Close.
– Um die Messung zu speichern, tippen Sie auf Save Data und befolgen Sie die Anweisungen auf dem Bildschirm.
Hinweis
Anstatt die Messung durchzuführen, können Sie sie auch zur späteren Verwendung in einer Datei speichern: Tippen
Sie auf Save Configuration und befolgen Sie die Anweisungen auf dem Bildschirm.
Beispiel 2
Ich muss eine 300-W-Lastkurve mit reinem Schnitt ausführen, aber es ist kein Fußschalterkabel für meinen Prüfling verfüg-
bar. Außerdem muss ich meinen Prüfling mit 50 Ω, 300 Ω, 500 Ω, 800 Ω und 1500 Ω prüfen.
1. Verbinden Sie das Gerät und den Prüfling.
– Verbinden Sie den aktiven Anschluss am Gerät und mit dem aktiven Ausgang am Prüfling über das gelbe Kabel.
– Verbinden Sie die dispersiven Anschlüsse des Geräts mit dem Return-Anschluss am Prüfling über das CQM-Kabel.
2. Tippen Sie im Hauptmenü auf Power Load Curves.
Das Menü Load Curve wird angezeigt.
3. Tippen Sie auf Configure Load Curve.
Das Menü Load Curve Configuration wird angezeigt.
4. Tippen Sie auf den Reiter Setup Loads.
Die Einstellungen werden angezeigt.
5. Wählen Sie List Based Loads.
6. Tippen Sie auf Clear List.
Alle vorherigen Einstellungen werden aus der zu verwendenden Liste mit den Lasten entfernt.
7. Tippen Sie auf Add Load.
Der Ziffernblock wird angezeigt.
8. Geben Sie 50 ein.
9. Wiederholen Sie die beiden vorherigen Schritte, um Werte für die anderen zu verwendenden Lasten einzugeben: 300,
500, 800, 1500.
10.Tippen Sie auf den Reiter Setup Power.
Die Einstellungen werden angezeigt.
11.Tippen Sie auf den Reiter Single Power Level.
Die Einstellungen werden angezeigt.
12.Tippen Sie auf Enter DUT Power Setting.
Der Ziffernblock wird angezeigt.
13.Geben Sie 300 ein.
14.Tippen Sie auf den Reiter DUT.
Die Einstellungen werden angezeigt.
15.Tippen Sie im Bereich DUT Activation auf Operator.
16.Optional: Um die Messeinstellungen für die spätere Verwendung zu speichern, tippen Sie auf Save Configuration.
Die Einstellungen werden gespeichert.
17.Tippen Sie auf Start Load Curve.
 Die Messung beginnt. Sie werden zu gegebener Zeit aufgefordert, das Auslösen des Generators zu starten und zu stop-
pen.
8.4.2 Ausführen zuvor konfigurierter Lastkurven
Wenn Sie bereits eine Lastkurve konfiguriert und gespeichert haben, können Sie die gespeicherte Konfiguration aufrufen
und (erneut) ausführen.
 Mindestens eine Lastkurve wurde bereits konfiguriert und im Gerät gespeichert, 32.
1. Tippen Sie im Hauptmenü auf Power Load Curves.
Das Menü Load Curve wird angezeigt.
2. Tippen Sie auf Run Saved Load Curve.
Das Dialogfeld Select File to Load wird angezeigt.
3. Wählen Sie die Datei aus.
4. Tippen Sie auf OK.
Das Menü Load Curve wird angezeigt.
