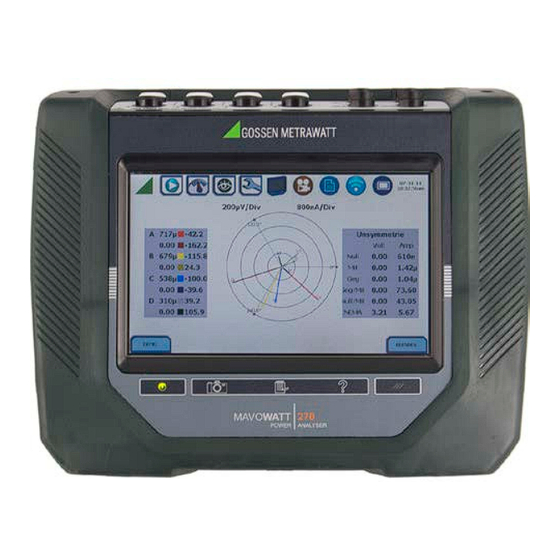

MAVOWATT 230, 240, 270 & 270-400
Netzstöranalysatoren
F
UNKTIONEN
•
Portables Netzqualitäts-, Leistungs- und
Energiemessgerät
•
Großes 7" LC-Farbdisplay mit Touchscreen-
Technologie ermöglicht einfachste Bedienung
•
IEC 61000-4-30:2008, Klasse A, EN 50160 bietet
gerichtsfeste Messungen
•
1000 V CAT III, 600 V CAT IV ermöglicht vielfältige
Anwendungsbereiche
•
Frequenzbereich 15-20 Hz und 45-65 Hz zum flexiblen
Einsatz
•
Kommunikation über Ethernet, WiFi, Bluetooth, USB für
einfachen und sicheren Datentransfer
•
Vier Stromeingänge (AC/DC) zum Anschluss von
flexiblen AC-/DC-Stromsensoren
•
Vier symmetrische Spannungskanäle (AC/DC, 50/60 Hz)
•
Signalabtastung mit 512 Werten pro Periode
•
Zeitsynchronisation via GPS und NTP
•
Erfassung von Spannungseinbruch/Spannungsspitze, Spannungsüberhöhung, Transienten, Unsymmetrie,
Flicker
•
Harmonische, Zwischenharmonische, Signalspannung
•
Automatische Berichterstellung
•
Mini-Reports zur einfachen Erstellung anwenderspezifischer Protokolle
•
Dashboard Funktion zur Überwachung der Echtzeitwerte
•
Integrierter 4-GB-FLASH-Speicher, USB-Port für externe Speichermedien
•
VNC remote control via PC, Mac, IOS & Android
•
Einfache Auswertung mittels praxisgerechter Software Dranview® 7
•
Robuste Schutzhülle (IP50) mit Halterung und Kabelfixierung
B
F
ESONDERE
UNKTIONEN MAVOWATT
•
Erfassung von Transienten im Mikrosekundenbereich (MAVOWATT 270, MAVOWATT 270-400)
•
Intelligente Answer Module ® ermöglichen zeitsparende Fehlersuche
(MAVOWATT 240, MAVOWATT 270/-400)
•
Einschaltstrom, 10000 Aufzeichnungsperioden (MAVOWATT 240, MAVOWATT 270/-400)
•
400-Hz-Option für Luftfahrt-, Schiffs- und militärische Anwendungen (MAVOWATT 270-400)
EINLEITUNG
Mit der Produktserie MAVOWATT 2XX bieten wir eine
neue Generation hochwertiger Netzqualitäts-,
Leistungs- und Energiemessgeräte für Messungen im
Anwendungsbereich von 1000 V CAT III, 600 V CAT IV
an.
Die neuen MAVOWATT Netzstöranalysatoren vereinen
bewährte Technologie mit hochpräziser Messung (IEC
61000-4-30: 2008, Klasse A), innovativen Funktionen
und revolutionären Kommunikationsmöglichkeiten.
240 / 270 / 270-400
Störungen lassen sich so in kürzester Zeit erkennen,
lokalisieren und normgerecht dokumentieren.
Dank des riesigen 7" LC-Farbdisplays mit Touchfunktion
ist die Bedienung komfortabel und man erhält sofort
Auskunft über die Netzqualität am Einsatzort. Kritische
Werte werden am Display rot markiert und können so
schnell erkannt und analysiert werden. Die vielseitigen
Kommunikationsmöglichkeiten z.B. Ethernet, WiFi,
Bluetooth, USB oder Smartphone APP bieten maximale
Flexibilität.
