Verwandte Anleitungen für Gossen MetraWatt SECULIFE DF BASE
Inhaltszusammenfassung für Gossen MetraWatt SECULIFE DF BASE

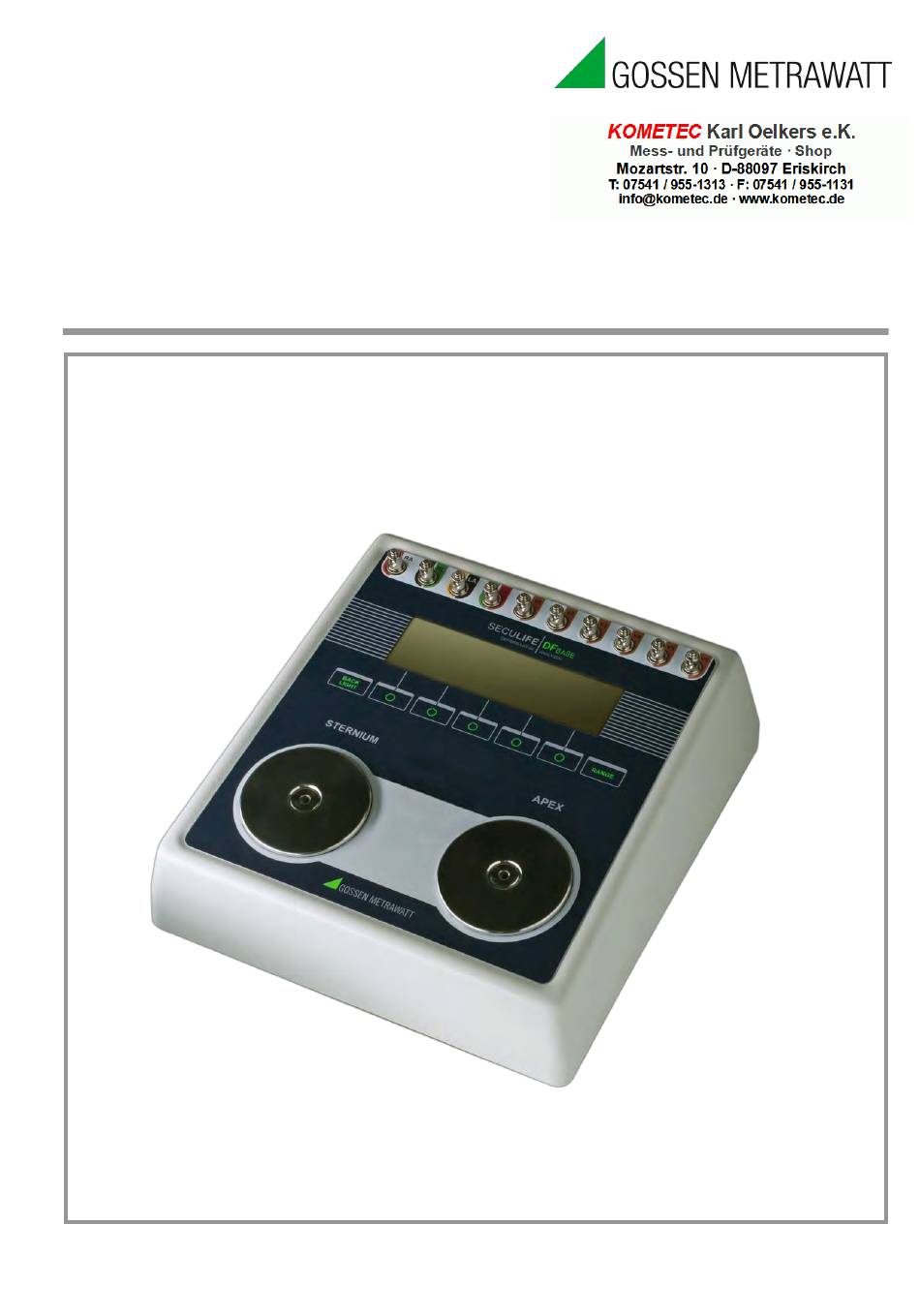

- Seite 1 Bedienungsanleitung SECULIFE | BASE 3-349-804-01 ANALYSATOR FÜR DEFIBRILLATOREN 1/6.14...
-
Seite 2: Inhaltsverzeichnis
SECULIFE DF BASE Inhalt WARNHINWEISE, HINWEISE ....................... 3 BESCHREIBUNG ..........................9 ÜBERSICHT ............................16 ANALYSATOR FÜR DEFIBRILLATOREN................... 23 HAUPTBILDSCHIRM ....................... 23 BILDSCHIRM FÜR EKG WELLENFORMEN ................30 BILDSCHIRM FÜR WIEDERGABE LETZTER IMPULS ............34 BILDSCHIRM FÜR LADETIMER START ................. 36 KOPFZEILE DRUCKEN ...................... -
Seite 3: Warnung - Benutzer
SECULIFE DF BASE WARNUNG – BENUTZER Der Analysator SECULIFE DF darf nur von BASE geschultem Fachpersonal bedient werden. WARNUNG – GEBRAUCH Der Analysator SECULIFE DF dient lediglich BASE Testzwecken und sollte niemals für Diagnose, Behandlung oder andere Funktionen eingesetzt werden, bei denen er in Kontakt mit Patienten kommt. -
Seite 4: Warnung - Flüssigkeiten
SECULIFE DF BASE WARNUNG – FLÜSSIGKEITEN Schütten Sie keine Flüssigkeiten über den Analysator. Betreiben Sie den Analysator nicht, wenn interne Bauteile mit Flüssigkeiten in Berührung gekommen sind. Die Feuchtigkeit im Gerät kann zu Korrosion führen und stellt eine erhebliche Gefahr dar. ACHTUNG –... -
Seite 5: Symbole Beschreibung
SECULIFE DF BASE ACHTUNG – INSPEKTION Der Analysator SECULIFE DF sollte vor BASE jedem Einsatz auf Abnutzung geprüft und ggf. gewartet werden. HINWEIS-SYMBOLE Symbole Beschreibung Warnung vor einer Gefahrenstelle (Achtung, Dokumentation beachten!) Minuspol innen Gleichstrom Die CE-Kennzeichnung bestätigt die Übereinstimmung mit den europäischen Richtlinien. - Seite 6 SECULIFE DF BASE HINWEIS – ABKÜRZUNGEN A, Amps Ampere Schläge pro Minute Zenti- (10 Celsius ° Grad Delta-Zeit, Zeitänderung Zu testendes Gerät, Prüfling Energie Elektrokardiogramm Euro Europäisch Hertz Kilogramm Pfund µ Mikro- (10 µA Mikroampere µH Mikrohertz µV Mikrovolt µsec Mikrosekunde Milli- (10 Milliampere...
- Seite 7 SECULIFE DF BASE GMC-I Messtechnik GmbH...
- Seite 8 SECULIFE DF BASE HINWEIS – HAFTUNGSAUSSCHLUSS DER BENUTZER ÜBERNIMMT DIE VOLLE VERANTWORTUNG FÜR UNZULÄSSIGE VERÄNDERUNGEN ODER UNZULÄSSIGEN GEBRAUCH DES GERÄTES, DIE NICHT IM EINKLANG MIT DER IN DIESEM HANDBUCH DARGESTELLTEN, VORGESEHENEN VERWENDUNG STEHEN. SOLCHE VERÄNDERUNGEN KÖNNEN ZUR BESCHÄDIGUNG DES GERÄTS ODER ZU VERLETZUNGEN FÜHREN.
-
Seite 9: Analysator Für Defibrillatoren
SECULIFE DF BASE ANALYSATOR FÜR DEFIBRILLATOREN Beim SECULIFE DF handelt es sich um ein mikroprozessorgesteuertes Gerät, das für die Prüfung BASE von Defibrillatoren eingesetzt wird. Es misst die abgegebene Energie und liefert Informationen über den Defibrillationsimpuls. Es wird für manuelle, halb automatische und automatische Defibrillatoren mit monophasischer oder biphasischer Abgabe verwendet. - Seite 10 SECULIFE DF BASE Hier eine Übersicht der herausragendsten Merkmale: ALLGEMEINES Einfache Bedienung Grafikanzeige mit gleichzeitigem detailliertem Status von Parametern; Optionen durch Scrollen wählbar Bildschirmbetrachtung von Defibrillator-Wellenformen Dropdown-Auswahlbildschirme für alle Parameteroptionen Monophasische und biphasische Kompatibilität Kapazität 5000 V, 1000 Joule ...
- Seite 11 SECULIFE DF BASE ENERGIEABGABEMESSUNG – ALLGEMEIN Das Gerät misst die Energie des Abgabeimpulses von sowohl monophasischen als auch biphasischen Defibrillatoren. IMPULSTYP: Monophasisch oder biphasisch LASTWIDERSTAND: 50 Ohm +/- 1%, nicht-induktiv (< 1 µH) AUFLÖSUNG: 0,1 Joule MESSZEITFENSTER: 100 ms ...
- Seite 12 SECULIFE DF BASE ENERGIEABGABEMESSUNG SONSTIGES Oszilloskop-Ausgang Oberer Messbereich: 1000:1 Amplitudenabschwächung Unterer Messbereich: 200:1 Amplitudenabschwächung Wiedergabe von EKG Signalformen Abgabe – Ableitung I und Platten Grafikbildschirm 200:1 Zeitachsendehnung Synchronisationszeitmessung ZEITFENSTER: Beginnt jeweils auf der Spitze jeder R-Welle ...
- Seite 13 SECULIFE DF BASE ARRHYTHMIE-FUNKTIONEN Das Gerät kann 12 verschiedene Arrhythmien simulieren. Kammerflimmern Vorhofflimmern AV-Block II. Grades Rechtsschenkelblock Vorzeitige Vorhofkontraktionen Supraventrikuläre Extrasystole Standard ventrikuläre Extrasystole R-auf T ventrikuläre Extrasystole Multifokale ventrikuläre Extrasystole ...
- Seite 14 SECULIFE DF BASE OPTIONALES ZUBEHÖR 20 - 30108 Gepolsterte Weichtasche 20 - 41341 Datenübertragungskabel (DB 9 M bis DB 9 F) 20 - 00420 Physio-Control Defibr./Schrittm. Prüfkabel 20 - 00421 Marquette Defibr./Schrittm. Prüfkabel 20 - 00423 Zoll Defibr. / Schrittm Prüfkabel 20 - 00426 HP / AGILENT / LAERDAL / AAMI / Defib / Schrittm.
- Seite 15 SECULIFE DF BASE Diese Seite wurde absichtlich leer gelassen. GMC-I Messtechnik GmbH...
-
Seite 16: Übersicht
SECULIFE DF BASE ÜBERSICHT Dieser Abschnitt befasst sich mit dem Aufbau des SECULIFE DF und beschreibt die vorhandenen BASE Bauteile. LCD-Grafikanzeige: Zeigt Parameter für Testdaten und Wellenformen 10 universelle 5 Drucktasten für Patientenkabel- dynamische anschlüsse: Funktionen: Diese Tasten sind im unteren Teil des RL(-) N Bildschirms beschriftet und... - Seite 17 SECULIFE DF BASE Dieser Abschnitt befasst sich mit der Anordnung und Beschreibung der auf der Rückseite des Geräts vorhandenen Elemente. Oszilloskop- Ausgang BNC Anschluss für leichtes Betrachten der Eingangswellen formen Netzschalter Parallele Schnittstelle Serielle Netzadapter / HIGH-LEVEL- 25-polige D- Schnittstelle Netzteil EKG-Ausgang Sub-Buchse...
- Seite 18 SECULIFE DF BASE Allgemeine Bedienung Das Gerät wird durch 7 Drucktasten bedient. Sie ermöglichen dem Benutzer die angezeigten Parameter zu wechseln, die gewünschten Optionen zu wählen, bestimmte Kategorien aufzurufen, sowie die Einstellungen des Geräts zu regeln. Beim Drücken einer beliebigen Taste ertönt bei Akzeptanz ein klickendes Geräusch, oder bei Nichtakzeptanz ein schnarrendes Geräusch.
- Seite 19 SECULIFE DF BASE Funktionstasten Es gibt fünf Tasten, die zur allgemeinen Bedienung verwendet werden. Die Funktion der Tasten ist unterschiedlich, abhängig vom aktuellen Bildschirm. Der Bildschirmbereich über der jeweiligen Taste zeigt deren aktuelle Bedeutung an. HINWEIS: Es werden jeweils nur Funktionen angezeigt, die für den Benutzer verfügbar sind. Beispiel für die Beschreibung von Funktionstasten EKG-Wellenformen Alle digitalisierten Wellenformen befinden sich im Speicher des Mikroprozessors.
- Seite 20 SECULIFE DF BASE Universelle Patientenkabelanschlüsse Die 10 universellen Patientenkabelanschlüsse ermöglichen Simulationen für ein 12-Kanal-EKG. Farbcodierte AHA- und IEC-Label befinden sich auf der Vorderseite des Geräts, um den Anschluss der entsprechenden US oder internationalen Patientenkabel zu erleichtern. AHA Label IEC Label Beschreibung Rechter Arm Linker Arm...
- Seite 21 SECULIFE DF BASE HIGH-LEVEL-EKG-Ausgang (+) Ein HIGH-LEVEL-EKG-Ausgangssignal (200 x Amplituden-Einstellwert) ist durch die RCA-Buchse verfügbar, die sich auf der Rückseite des Gerätes befindet. Serielle Schnittstelle Eine 9-polige D-Sub-Anschlussbuchse wird für den Anschluss des Geräts an die serielle Schnittstelle eines PCs oder Laptops (z. B. Com 1) bereitgestellt. Diese Verbindung wird dann entweder zur Fernsteuerung oder zum Software-Upgrade des Geräts verwendet.
- Seite 22 SECULIFE DF BASE Netzschalter Ein Wippschalter an der Rückseite des Geräts dient zum Ein- und Ausschalten des Stroms. Spannungsversorgung Der Analysator verwendet zwei 9 Volt Alkaline-Batterien, die sich im Batteriefach an der Unterseite des Geräts befinden. Wenn das Gerät einen niedrigen Batteriestand erkennt (10% der Batterie- Lebensdauer), erscheint einmal pro Minute ein Warnfenster, um den Benutzer darauf aufmerksam zu machen.
-
Seite 23: Analysator Für Defibrillatoren
SECULIFE DF BASE ANALYSATOR FÜR DEFIBRILLATOREN HAUPTBILDSCHIRM Beim Starten des SECULIFE DF erscheint der HAUPTBILDSCHIRM des Analysators. Dieser BASE Bildschirm zeigt die aktuelle KONFIGURATION, die TESTERGEBNISSE und die verfügbaren FUNKTIONSTASTEN. Alle Defibrillatortests werden von diesem Bildschirm aus durchgeführt. Wenn das Gerät ein Eingangssignal von mehr als 100 Volt an den Defibrillator-Platten erkennt (20 Volt im unteren Bereich), beginnt es automatisch mit dem Test. - Seite 24 SECULIFE DF BASE Die Taste kann verwendet werden, um zum Defibrillatormodus im unteren Bereich zu wechseln. Mit diesem Modus kann eine Wellenform bis zu 50 Joule analysiert werden. Der Analysator arbeitet in beiden Bereichen gleich. Der untere Bereich stellt lediglich eine höhere Auflösung für Impulse mit kleineren Amplituden bereit.
-
Seite 25: Konfiguration
SECULIFE DF BASE KONFIGURATION Der Konfigurationsbereich auf dem HAUPTBILDSCHIRM zeigt die aktuellen Einstellungen des Geräts BEREICH (Range) Die erste Zeile zeigt den Bereichswert für den Impuls an. Es sind entweder maximal 1000 oder 50 Joule. Diese Einstellung kann mit der Taste geändert werden. - Seite 26 SECULIFE DF BASE TESTERGEBNISSE Der Bereich TESTERGEBNIS auf dem HAUPTBILDSCHIRM zeigt das Ergebnis des letzten Impulses an. Es wird solange angezeigt, bis der Strom abgeschaltet, ein neuer Test durchgeführt, oder der Bereich gewechselt wird. HINWEIS: Wenn das Gerät ein Eingangssignal von mehr als 100 Volt an den Defibrillator-Platten erkennt (20 Volt im unteren Bereich), beginnt es automatisch mit dem Test.
- Seite 27 SECULIFE DF BASE VERZÖGERUNG (Delay) Diese Zeile zeigt normalerweise die Verzögerung von der Spitze der R-Welle bis zum Start des Defibrillator-Impulses. Diese Zeile wird durch die LADEZEIT ersetzt, wenn dieser Test durchgeführt wurde (Näheres siehe BILDSCHIRM FÜR LADETIMER-START). LADEZEIT (ChG Time) Diese Zeile erscheint nach beendetem Ladezeit-Test.
-
Seite 28: Funktionstasten
SECULIFE DF BASE FUNKTIONSTASTEN Die Auswahl der Funktionen, die sich im unteren Bereich des Bildschirms befinden, gibt Auskunft über die aktuelle Tastenbelegung. Diese Tasten ermöglichen die Navigation zu Hilfsbildschirmen und die Aktivierung bestimmter Funktionen. Hauptfunktionstasten Nebenfunktionstasten EKG-WELLENFORMEN (ECG Waveforms) Mit dieser Taste wird der BILDSCHIRM FÜR EKG-WELLENFORMEN aufgerufen, auf dem alle EKG- Parameter festgelegt werden. - Seite 29 SECULIFE DF BASE AUTOSEQUENZEN (Auto Sequences) Diese Taste ruft das AUTOSEQUENZ-MENÜ auf, welches dazu dient, die im Gerät gespeicherten Autosequenzen zu betrachten oder durchzuführen. SELBSTTEST-WELLENFORM (Self Test Waveform) Diese Taste sendet einen internen Testimpuls an das Gerät. Das angezeigte Ergebnis dient als Hinweis darauf, ob das System einwandfrei arbeitet.
-
Seite 30: Bildschirm Für Ekg Wellenformen
SECULIFE DF BASE BILDSCHIRM FÜR EKG-WELLENFORMEN Der EKG-Ausgang des The SECULIFE DF kann für 3, 5 oder 12 Kanäle konfiguriert werden. Durch BASE das Drücken der Taste (ECG Waveforms) auf dem Hauptbildschirm kann der Benutzer die Wellenform wählen, die für die EKG-Ausgabe verwendet werden soll. Hier ein Beispiel des EKG-Wellenform Konfigurationsbildschirms: Wellenform GRUPPE... - Seite 31 SECULIFE DF BASE Die EKG-Gruppe, Wellenform und Amplitude können mit der Taste ausgewählt werden. Dann wird der Parameter markiert und die Taste (Choices) gedrückt, welche ein Dropdown-Menü mit allen Optionen für den markierten Parameter öffnet. Verwenden Sie die Taste , um zur gewünschten Option zu scrollen. Dann wird die Taste zum Akzeptieren der neuen Einstellung gedrückt.
-
Seite 32: Beschreibung
SECULIFE DF BASE Nachfolgend eine kurze Beschreibung, wie der SECULIFE DF die verfügbaren Arrhythmien BASE simuliert: Arrhythmie Beschreibung Abkürzung Irreguläre Wellenform mit keiner Vfib – Fein echten P-Welle oder deutlichem R-R- (Vent Fib – Feines Kammerflimmern Intervall und einem niedrigen Fine) Signalpegel (Andauernd) -
Seite 33: Beschreibung Nsr Mit 80 Bpm, Jeder Zweite
SECULIFE DF BASE Arrhythmie Beschreibung Abkürzung NSR mit 80 BPM, jeder zweite Bigeminie Bigeminus-Rhythmus Schlag Typ 1 VES (Bigeminy) (Andauernd) Abfolge von 5 NS mit 80 BPM mit periodischen Abfolge von 5 ventrikulären Gruppen von 5 Typ 1 VES (Run of 5 Extrasystolen (5 VES Typ 1, 36 NSR) PVCs) -
Seite 34: Bildschirm Für Wiedergabe Letzter Impuls
SECULIFE DF BASE BILDSCHIRM FÜR WIEDERGABE LETZTER IMPULS Der SECULIFE DF kann eine grafische Darstellung des letzten Impulses liefern. Dieser Bildschirm BASE kann durch das Drücken der Taste (Playback Last Pulse) auf dem HAUPTBILDSCHIRM des Analysators aufgerufen werden. Die Wiedergabe ermöglicht es dem Benutzer, den Defibrillator-Impuls in zeitexpandierter Form zu betrachten. - Seite 35 SECULIFE DF BASE Die Taste (Playback first 20 ms) startet die Wiedergabe der ersten 20 ms der Wellenform. Die Taste (Playback entire 100 ms) startet die Wiedergabe der gesamten 100 ms der Wellenform. Die Taste (Exit) oder (Done) kann jederzeit gedrückt werden, um zum HAUPTBILDSCHIRM zurückzukehren.
-
Seite 36: Bildschirm Für Ladetimer Start
SECULIFE DF BASE BILDSCHIRM FÜR LADETIMER START Der SECULIFE DF verfügt über einen speziellen Timer, um den Ladeschaltkreis des Prüflings zu BASE analysieren. Der BILDSCHIRM FÜR LADETIMER-START kann durch das Drücken der Taste (Start Charge Timer) auf dem HAUPTBILDSCHIRM aufgerufen werden. Um den Ladetimer mit der Ladezeit des Defibrillators zu synchronisieren, wird ein Vorwarn-Countdown gestartet. - Seite 37 SECULIFE DF BASE Der Prüfling sollte sofort nach Beenden des Ladevorgangs entladen werden. Wenn der Prüfling entladen wird, stoppt der Timer automatisch. Die Anzeige zeigt sowohl das Ergebnis der Defibrillator- Impulsanalyse, als auch die benötigte Zeit, um den Prüfling aufzuladen: Ladetimer Ergebnisse Die Taste...
-
Seite 38: Kopfzeile Drucken
SECULIFE DF BASE KOPFZEILE DRUCKEN Der SECULIFE DF liefert sowohl eine Kopfzeile für das Aufzeichnen von Testdaten, als auch das BASE Ergebnis von jedem Impuls, der in das Gerät entladen wird. Testergebnisse werden, sobald die Daten verfügbar sind, an den Drucker geschickt. Die Kopfzeile wird durch das Drücken der Taste (Print Header) auf dem HAUPTBILDSCHIRM gesendet. - Seite 39 SECULIFE DF BASE Nachfolgend eine Drucker-Kopfzeile und Beispieldaten, die für den Defibrillator-Analysemodus verwendet werden. Gossen Metrawatt Gossen Metrawatt SECULIFE DF Defibrillator Analyzer BASE SECULIFE DF+ Defibrillator Analyzer SECULIFE DF Serial Number: BASE Dut Manufacturer: Dut Model: Dut Serial Number: Technician:...
-
Seite 40: Selbsttest-Wellenform
SECULIFE DF BASE SELBSTTEST-WELLENFORM Der SECULIFE DF hat eingebaute Test-Wellenformen, die einen Hinweis darauf geben, ob das BASE System einwandfrei arbeitet. Die Wellenformen für den Selbsttest können durch das Drücken der Taste (Selbsttest-Wellenform) auf dem HAUPTBILDSCHIRM gesendet werden. Nach dem Senden der Wellenform werden die Ergebnisse auf dem Testergebnis-Bereich des HAUPTBILDSCHIRMS sowie auf dem BILDSCHIRM FÜR WIEDERGABE LETZTER IMPULS angezeigt. - Seite 41 SECULIFE DF BASE Diese Seite wurde absichtlich leer gelassen. GMC-I Messtechnik GmbH...
-
Seite 42: Einen Defibrillatortest Durchführen
SECULIFE DF BASE EINEN DEFIBRILLATORTEST DURCHFÜHREN WARNUNG – ANSCHLÜSSE Alle Verbindungen zwischen dem Patienten und dem Prüfling müssen entfernt werden, bevor dieser an den Analysator angeschlossen wird. Es stellt eine erhebliche Gefährdung für den Patienten dar, wenn dieser und das zu testende Gerät angeschlossen sind, während ein Test mit dem Analysator durchgeführt wird. - Seite 43 SECULIFE DF BASE Die in einem Impuls enthaltene Energie wird, basierend auf der Tatsache, dass die Energie als das Integral der Leistungskurve definiert wird, mathematisch bestimmt. Die folgenden Formeln beschreiben die grundlegende Berechnung: Energie = E = P dt Leistung = P = U² / R => E = U² / R dt = U²...
-
Seite 44: Defibrillationstest
SECULIFE DF BASE DEFIBRILLATIONSTEST Die Einstellungen für den Defibrillationstest hängen von der vorhandenen physischen Hardware ab. Für dieses Beispiel nehmen wir an, dass es sich um einen Standard-Defibrillator mit einem EKG mit 5 Ableitungen handelt. WARNUNG Dieser Abschnitt dient als Leitfaden, damit sich der Benutzer mit dem SECULIFE DF vertraut BASE... - Seite 45 SECULIFE DF BASE (5) Platzieren Sie die Defibrillator-Paddel auf den Kontaktplatten des SECULIFE DF . Der BASE APEX ist rechts und das STERNUM ist links. HINWEIS: Das Vertauschen der Paddel richtet keinen Schaden am Gerät an. Es erfolgen auch keine Fehler bei der Energiemessung Es wird jedoch die Polarität des Oszilloskopausgangs und der wiedergegebenen Wellenform umgekehrt.
- Seite 46 SECULIFE DF BASE (8) Die Statuszeile ändert sich während der Durchführung der verschiedenen Schritte. (9) Bei Ablaufende werden die Ergebnisse fortlaufend auf dem HAUPTBILDSCHIRM, im Bereich für Testergebnisse, angezeigt. Sie bleiben dort sichtbar, bis ein neuer Test durchgeführt, der Bereich geändert, oder das Gerät ausgeschaltet wird. (10) Der Benutzer kann die Wiedergabe der Wellenform jederzeit wiederholen, indem er den BILDSCHIRM FÜR WIEDERGABE LETZTER IMPULS mit der Taste (Playback...
- Seite 47 SECULIFE DF BASE Diese Seite wurde absichtlich leer gelassen. GMC-I Messtechnik GmbH...
-
Seite 48: Kardioversion-Test
SECULIFE DF BASE KARDIOVERSION-TEST Ein Kardioversion-Test ist lediglich ein Energietest, bei dem ein besonderes Augenmerk auf die Zeitsteuerung gelegt wird. Der SECULIFE DF überwacht fortlaufend die Zeitsteuerung der R-Welle BASE und zeigt, wenn möglich, die Verzögerung zwischen der R-Welle und dem Impuls an. Beim Testen der Kardioversion liefert der Defibrillator einen Impuls, der auf einer bestimmten Verzögerungszeit nach einer R-Welle beruht. - Seite 49 SECULIFE DF BASE (4) Wählen Sie aus dem Angebot auf dem EKG-Wellenform-Bildschirm die gewünschte AED- Wellenform und -Amplitude für den Test aus. HINWEIS: Die ausgewählte Wellenform muss einen QRS-Komplex enthalten. (5) Stellen Sie beim Defibrillator den Modus „Synchronisierte Kardioversion ein“. (6) Platzieren Sie die Defibrillator-Paddel auf den Kontaktplatten des SECULIFE DF .
- Seite 50 SECULIFE DF BASE (8) Der SECULIFE DF erfasst automatisch den Spannungsanstieg in der internen 50-Ohm-Last BASE und beginnt mit der Messung. Nach beendetem Messvorgang (100 ms) führt das Gerät die Berechnungen durch und zeigt die Ergebnisse an. a. Der Leistungsimpuls ist über den Oszilloskopausgang in Echtzeit mit einer Signalabschwächung von 200:1 im unteren Bereich und mit einer Signalabschwächung von 1000:1 im oberen Bereich verfügbar.
- Seite 51 SECULIFE DF BASE Der Benutzer kann die Wiedergabe der Wellenform jederzeit wiederholen, indem er den BILDSCHIRM FÜR WIEDERGABE LETZTER IMPULS mit der Taste (Playback Last Pulse) ändert. Auf diesem Bildschirm kann der Impuls in Segmenten von 20 ms betrachtet oder zwecks Prüfung angehalten werden.
-
Seite 52: Ladezeit-Test
SECULIFE DF BASE LADEZEIT-TEST Die Ladezeit eines Defibrillators ist nichts weiter als eine Messung der Zeit, die benötigt wird, um den Defibrillator vollständig aufzuladen. Er wird zum Prüfen der Batterie, der Ladeschaltkreise und des Ladekondensators verwendet. Der SECULIFE DF bietet einen einfachen Weg zum Starten und BASE Stoppen des Timers. - Seite 53 SECULIFE DF BASE (5) Während der Vorwarn-Countdown läuft, platzieren Sie die Defibrillator-Paddel auf den Kontaktplatten des SECULIFE DF . Der APEX ist rechts und das STERNUM ist links. BASE HINWEIS: Das Vertauschen der Paddel richtet keinen Schaden am Gerät an. Es erfolgen auch keine Fehler bei der Energiemessung.
-
Seite 54: Test Für Schockberatungs-Algorithmen
SECULIFE DF BASE TEST FÜR SCHOCK-ALGORITHMEN Der Test für Schock-Algorithmen arbeitet mit den Analyse- und Benutzerführungs-Funktionen von automatischen und halb automatischen Defibrillatoren. Diese Schaltkreise beobachten die EKG- Signalformen und fordern den Benutzer gemäß den nationalen und internationalen Richtlinien auf, einen Schock oder keinen Schock zu verabreichen. - Seite 55 SECULIFE DF BASE (1) Verbinden Sie die EKG-Ableitungen mit dem entsprechenden Universalanschluss am SECULIFE DF . Die Anschlüsse sind sowohl mit den AHA als auch den internationalen BASE Farbcodierungen versehen. (2) Schalten Sie den SECULIFE DF ein. BASE (3) Das Gerät startet im Modus „Oberer Defibrillator-Bereich“. Dieser Bereich wird für den normalen Test von Erwachsenen verwendet.
-
Seite 56: Meldungen
SECULIFE DF BASE MELDUNGEN EINGANGSÜBERLASTUNG Die Meldung „Warnung Eingangsüberlastung, Bereich prüfen“ kann während eines Defibrillatortests erscheinen. Der Bereich sollte geprüft werden, um zu sehen, ob für den aktuellen Joule-Einstellwert in den oberen Bereich gewechselt werden sollte. SCHWACHE BATTERIE Diese Meldung weist darauf hin, dass die Batterien schwach sind und ausgetauscht werden sollten. AUTOSEQUENZTEST BEENDEN Die Meldung „Autosequenztest beenden –... -
Seite 57: Systemeinstellungen
SECULIFE DF BASE SYSTEMEINSTELLUNGEN Der Bildschirm SYSTEMEINSTELLUNGEN ermöglicht die Konfiguration der Systemeinstellungen. Die Einstellungen können ausgewählt werden, indem mit der Taste der Parameter markiert wird und dann die Taste gedrückt wird, um den Parameter zu bearbeiten. Die Tasten werden zum Bearbeiten der Einstellung verwendet; danach wird die Taste zum Akzeptieren der neuen Einstellung verwendet. - Seite 58 SECULIFE DF BASE Diese Seite wurde absichtlich leer gelassen. GMC-I Messtechnik GmbH...
-
Seite 59: Starteinstellungen
SECULIFE DF BASE STARTEINSTELLUNGEN Der SECULIFE ermöglicht es dem Benutzer die Einstellungen der Startsequenz des Gerätes BASE bedarfsgerecht zu ändern. Der Parameter „Starten mit“ im Systemeinstellungsmenü bietet eine standardmäßige oder benutzerspezifische Auswahl. STANDARD Wenn diese Option gewählt wird, werden die nachfolgenden Einstellungen jedes Mal verwendet, wenn das Gerät eingeschaltet wird. - Seite 60 SECULIFE DF BASE Diese Seite wurde absichtlich leer gelassen. GMC-I Messtechnik GmbH...
-
Seite 61: Autosequenz-Funktion
SECULIFE DF BASE AUTOSEQUENZ-FUNKTION Der SECULIFE ermöglicht dem Benutzer bis zu 50 vorprogrammierte Testsequenzen BASE (Autosequenzen) durchzuführen. Die Tests werden mithilfe eines leicht zu bedienenden PC-Programms konfiguriert. Jeder Test kann für die Prüfung des Defibrillators konfiguriert werden. (Informationen zur Programmierung von Autosequenzen siehe Bereich Autosequenzprogrammierung). Wenn die Konfiguration abgeschlossen ist, werden die Tests durch die serielle Schnittstelle RS232 auf den SECULIFE geladen. - Seite 62 SECULIFE DF BASE Die nachfolgende Tabelle zeigt die mögliche Testsequenz mit allen Details und Optionen, die mithilfe des PC-Programms ausgewählt werden können: Test Beschreibung Felder Optionen Defibrillator-Testsequenz Schritte 1 - 20 xxx Joule Defib. Energietest Misst die Entladungsenergie 0 - 99% Energiebereich-Grenzwerte (Defib Energy Tests) des Defibrillators...
-
Seite 63: Anzeigemodus
SECULIFE DF BASE ANZEIGEMODUS Der Anzeigemodus ermöglicht es dem Benutzer, die Testkonfigurationen zu betrachten. Jede Testeinstellung wird angezeigt, zusammen mit den Testgrenzwerten, die bestimmen, ob ein Testergebnis gültig oder ungültig ist. Die Bildschirme, die im Anzeigemodus gezeigt werden, sind abhängig von den auf dem AUTOSEQUENZ-BILDSCHIRM gewählten Autosequenzen und den im PC- Programm festgelegten Konfigurationen. - Seite 64 SECULIFE DF BASE MAXIMALE-ENERGIE-TESTS FÜR DEFIBRILLATOR: Maximale Energie Maximale Energie Testgrenzwerte KARDIOVERSION-TESTS FÜR DEFIBRILLATOR : Testeinstellungen Testgrenzwerte GMC-I Messtechnik GmbH...
- Seite 65 SECULIFE DF BASE Wellenform-Auswahl EKG-LEISTUNGSTEST FÜR DEFIBRILLATOR: HINWEIS: Die einzeln ausgewählten Wellenformen werden nicht im ANZEIGEMODUS gezeigt. GMC-I Messtechnik GmbH...
-
Seite 66: Betriebsmodus
SECULIFE DF BASE BETRIEBSMODUS Der BETRIEBSMODUS ermöglicht es dem Benutzer, die Testkonfiguration durchzuführen. Die Bildschirme, die im BETRIEBSMODUS gezeigt werden, sind abhängig von den auf dem AUTOSEQUENZ-BILDSCHIRM gewählten Autosequenzen und den im PC-Programm festgelegten Konfigurationen. Das Durchführen von Autosequenzen ermöglicht einen konsequenten, geführten Ablauf für die Prüfung von Geräten. - Seite 67 SECULIFE DF BASE Die nachfolgenden Bildschirme können im BETRIEBSMODUS zu sehen sein, wenn alle Testoptionen ausgewählt wurden: ENERGIE-TESTS FÜR DEFIBRILLATOR: Testeinstellungen und -ablauf Test bestanden Test fehlgeschlagen GMC-I Messtechnik GmbH...
- Seite 68 SECULIFE DF BASE MAXIMALE-ENERGIE-TESTS FÜR DEFIBRILLATOR: Testeinstellungen und -ablauf Warnung Ladetimer Ladetimer in Betrieb Ergebnisse GMC-I Messtechnik GmbH...
- Seite 69 SECULIFE DF BASE DEFIBRILLATOR- ODER KARDIOVERSION-TESTS: Testeinstellungen und -ablauf Test bestanden EKG-LEISTUNGSTEST FÜR DEFIBRILLATOR: Wellenform HINWEIS: Manche Tests, wie Leistungs-Wellenformen, haben keine quantitativen Analysen. Daher muss der Benutzer den Test manuell durchlaufen. GMC-I Messtechnik GmbH...
- Seite 70 SECULIFE DF BASE Diese Seite wurde absichtlich leer gelassen. GMC-I Messtechnik GmbH...
- Seite 71 SECULIFE DF BASE AUTOSEQUENZTEST BEENDEN MELDUNG Die Meldung „Autosequenztest beenden – alle Daten gehen verloren“ wird angezeigt, wenn im Autosequenzmodus die Taste gedrückt wird. Falls die Daten benötigt werden, sollten sie vor dem Beenden gedruckt werden. GMC-I Messtechnik GmbH...
- Seite 72 SECULIFE DF BASE Diese Seite wurde absichtlich leer gelassen. GMC-I Messtechnik GmbH...
-
Seite 73: Autosequenzen Programmieren
SECULIFE DF BASE AUTOSEQUENZEN PROGRAMMIEREN Autosequenzen werden durch eine leicht zu bedienende PC-Schnittstelle programmiert. Dieser Bereich zeigt, wie die Konfigurationssoftware für Autosequenzen verwendet wird. BEGRÜßUNGSBILDSCHIRM Der Begrüßungsbildschirm zeigt die Programmversion. Dieser Bildschirm wird fünf Sekunden lang angezeigt, oder bis der Benutzer eine Taste drückt oder mit der Maus auf den Bildschirm klickt. Programm- version GMC-I Messtechnik GmbH... -
Seite 74: Überblick
SECULIFE DF BASE ÜBERBLICK Nachfolgend ein allgemeiner Überblick über die PC-Schnittstelle, die für die Programmierung von Autosequenzen verwendet wird. Jeder Teil dieses Bildschirms wird später in diesem Abschnitt noch ausführlich beschrieben. Programmierung EKG- Dateikontrolle Sequenz Dieser Bereich wird sowohl zum Verwenden Sie diesen Bereich Laden/Speichern von Konfigurationsdateien auf zur einfachen Konfiguration... - Seite 75 SECULIFE DF BASE PROGRAMM-MENÜLEISTE Das Programmmenü enthält Kurzbefehle sowohl zum Aufrufen von Datenoperationen, als auch von Informationen zur Programmversion. Im Datei-Menü können Sie sowohl Autosequenzen speichern oder laden als auch die Historie der verwendeten Dateien löschen. Sie können von diesem Menü aus auch das Programm verlassen. Durch das Hilfemenü...
- Seite 76 SECULIFE DF BASE DATEIKONTROLLE Der Bereich für Dateikontrolle ermöglicht dem Benutzer Autosequenz-Dateien zu laden und zu speichern, wobei die Anzahl der vorprogrammierten Sequenzen von 50 bis nahezu unbegrenzt betragen kann. Der Benutzer verwendet SECULIFE den Bereich ebenfalls zur Dateikontrolle, um Autosequenzen auf dem zu laden und zu BASE speichern.
- Seite 77 SECULIFE DF BASE SEQUENZAUSWAHL Dieser Bereich zeigt eine Liste von allen Namen der Autosequenzen. Sie dient dazu, einzelne Sequenzen zur Konfiguration auszuwählen. Wenn die Auswahl abgeschlossen ist, wechselt das Konfigurationsfenster zu den Einstellungen für die gewählten Sequenzen. GMC-I Messtechnik GmbH...
- Seite 78 SECULIFE DF BASE SEQUENZKONFIGURATION Die Anzeige für die Sequenzkonfiguration zeigt alle Konfigurationseinstellungen für jede Autosequenz. Dieses Beispiel zeigt eine Defibrillator-Test-Konfiguration. Sequenzname – Bei diesem Namen kann es sich um jede beliebige Folge von bis zu 20 Standard-ASCII-Zeichen handeln. HINWEIS: Nicht alle ASCII-Zeichen sind gültig und werden möglicherweise nicht berücksichtigt.
- Seite 79 SECULIFE DF BASE Bildschirm zum Kopieren der Sequenz Diese Funktion ermöglicht es dem Benutzer, schnell eine ähnliche Autosequenz zu konfigurieren. Wählen Sie einfach die Quellen- und Zieltestsequenzen aus und drücken Sie OK. Die Zieltestsequenz wird nun mit der Konfiguration der Quellentestsequenz überschrieben. Mit der Taste „Abbrechen" wird das Fenster verlassen, ohne jegliche Konfigurationseinstellungen zu ändern.
- Seite 80 SECULIFE DF BASE Bildschirme für Schritte einfügen und Schritte löschen Die Einfügen- und Löschfunktionen ermöglichen dem Benutzer eine schnelle Änderung von bestehenden Konfigurationen. Das Löschen eines Schritts schiebt alle dem gelöschten Test nachfolgenden Tests einen Schritt nach oben und macht den letzten Schritt frei. Wenn ein Schritt eingefügt wird, werden alle folgenden Schritte nach unten verschoben und der gewählte Schritt freigemacht.
- Seite 81 SECULIFE DF BASE EKG-KONFIGURATIONSBEREICH Dieser Bereich konfiguriert die EKG-Leistungs-Sequenz, wenn bei einem Defibrillatortest für die Option EKG-Leistungs-Test JA gewählt wurde. Die EKG-Sequenz besteht aus bis zu 10 Schritten. Jeder Schritt besteht aus einer gewählten Wellenformgruppe (Deaktiviert, NSR, AED, Arrhythmien oder Leistung), einer Wellenform-...
- Seite 82 SECULIFE DF BASE Diese Seite wurde absichtlich leer gelassen. GMC-I Messtechnik GmbH...
-
Seite 83: Eingeschränkte Garantie
SECULIFE DF BASE EINGESCHRÄNKTE GARANTIE GARANTIE : GMC-I MESSTECHNIK GMBH GARANTIERT, DASS NEUE PRODUKTE IM HINBLICK AUF DEREN BESTIMMUNGSGEMÄßEN GEBRAUCH ZWECK FREI MATERIAL- ODER VERARBEITUNGSFEHLERN SIND. DIESE GARANTIE GILT 12 MONATE AB LIEFERDATUM. AUSSCHLÜSSE: DIESE GARANTIE GILT ANSTELLE VON JEGLICHER ANDERER DIREKTER ODER INDIREKTER GARANTIE, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF, JEGLICHE INDIREKTE GARANTIE DER MARKTGÄNGIGKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK. -
Seite 84: Technische Daten
SECULIFE DF BASE TECHNISCHE DATEN ENERGIEABGABEMESSUNG ALLGEMEINES METHODE Monophasisch oder biphasisch 50 Ohm +/- 1%, LASTWIDERSTAND nicht-induktiv (< 1 µH) BILDSCHIRMAUFLÖSUNG 0,1 Joule MESSZEITFENSTER 100 ms ABSOLUTE MAXIMALE 6000 Volt SPITZENSPANNUNG IMPULSBREITE 100 ms KARDIOVERSION VERZÖGERUNG 0 bis 6000 ms AUFLÖSUNG 0,1 ms GENAUIGKEIT... - Seite 85 SECULIFE DF BASE ENERGIEABGABEMESSUNG SONSTIGE OSZILLOSKOP-AUSGANG OBERER MESSBEREICH 1000:1 Amplitudenabschwächung UNTERER MESSBEREICH 200:1 Amplitudenabschwächung WIEDERGABE VON EKG SIGNALFORMEN AUSGABE Ableitung I und Platten BILDSCHRIM 200:1 Zeitachsendehnung SYNCHRONISATIONSZEITMESSUNG Beginnt jeweils auf der Spitze ZEITFENSTER jeder R-Welle WELLENFORM FÜR TEST Alle Wellenformsimulationen verfügbar GENAUIGKEIT +/- 1 ms VERZÖGERUNGSZEIT...
- Seite 86 SECULIFE DF BASE AUSWAHL EKG ARRHYTHMIEN Kammerflimmern Vorhofflimmern AV-Block II. Grades Rechtsschenkelblock Supraventrikuläre Extrasystole (SVES) Frühe Ventrikuläre Extrasystole Standard Ventrikuläre Extrasystole R-auf-T Ventrikuläre Extrasystole Multifokale Ventrikuläre Extrasystole Bigeminie Abfolge von 5 Ventrikulären Extrasystolen Ventrikuläre Tachykardie TEST FÜR SCHOCKBERATUNGS-ALGORITHMEN EKG-SIGNALE Asystolie Grobes Kammerflimmern Feines Kammerflimmern Multifokale Ventrikuläre Tachykardie mit 140 BPM...
- Seite 87 SECULIFE DF BASE DATENEINGABE/DATENAUSGABE Parallele Schnittstelle für Drucker RS-232C (zur Computerbedienung) GERÄT LCD-Grafikanzeige 240 x 64 Pixel, ANZEIGE Hintergrundbeleuchtung (8,64 x 2,49 x 27,18 cm) GEHÄUSE Royalite R59 Entflammbarkeitsklassifizierung UL 94 V-0 GEWICHT < 2,3 kg FRONTEINHEIT Lexan, hinterdruckt BETRIEBSTEMPERATUR 15 bis 40 °C LAGERTEMPERATUR -20 bis 65 °C...
-
