Konfiguration Des Fernglases Mittels App; Menüpunkte Im Detail - Swarovski Optik EL Range Bedienungsanleitung

- Neigungswinkel
- Richtung (Kompass)
- Korrigierte Schussentfernung (CAL)
- Light: individuelle Helligkeitseinstellung
- Atmos Data: Anzeige von
- aktueller Temperatur
- aktuellem Luftdruck
Units: Umstellung metrisches/imperiales Maßsystem
Rifle: Auswahl der Waffe
Werkseinstellungen:
- Plus: - zweite Zeile inaktiv
- Light: - Helligkeitsniveau 3
- Units: - metrisches Maßsystem
- Rifle: - Auswahl der Waffe. Erst möglich sobald Ballistik
konfiguriert wurde

5.3 KONFIGURATION DES FERNGLASES MITTELS APP

1. Installieren Sie die EL Range Configurator App auf Ihrem
Smartphone/Tablet
2. Aktivieren Sie „Bluetooth" sowohl am Smartphone als auch
am EL Range. Am EL Range drücken Sie hierfür gleichzeitig
die Mess- und die Modustaste 3 Sekunden bis die Status-
LED blau blinkt.
3. Verbinden Sie das Smartphone und den EL Range mit
Bluetooth. Wählen Sie hierzu die Seriennummer Ihres EL
Ranges in der App aus. Die Seriennummer finden Sie auf
dem rechten Okularstutzen. Heben Sie den rechten Diop-
trienstellring dafür an. Nach erfolgreichem Verbindungsauf-
bau leuchtet die Status-LED permanent blau.
4. Nun können die Einstellungen aus der App auf den EL
Range übertragen werden. Genauso werden die Daten
der letzten drei Messungen vom EL Range auf die App
übertragen. Die App zeigt Ihnen dabei immer die genaue
Uhrzeit der letzten Synchronisation an.
12
EL RANGE / DE
5. Zum Ausschalten von Bluetooth drücken Sie die Modus-
taste 2 sec.
5.4 KONFIGURATION DES EL RANGE AM FERNGLAS
SELBST
Auswahl der Programme und Durchführung der Einstellungen.
Halten Sie die Modustaste 2 Sekunden lang gedrückt. Sie
gelangen somit in das Hauptmenü.
Durch Drücken der Messtaste gelangen sie in die jeweiligen
Einstellungen unter dem Menüpunkt. Zwischen den Einstel-
lungen wechseln Sie wieder mit der Modustaste und mit der
Messtaste bestätigen Sie die jeweilige Auswahl.
Wenn Sie die Modustaste 2 sec drücken verlassen Sie das
Menü. Ihre Einstellungen werden gespeichert.
Hinweis:
Selbst nach einem Batteriewechsel bleiben die Einstellungen
gespeichert.
6. MENÜPUNKTE IM DETAIL
6.1 TRACK (TRACKING ASSISTANT)
Um sich durch Ihren EL Range in den Bereich des Anschusses
führen zu lassen, wählen Sie eine der drei letzten Messungen
direkt im Gerät.
Messen Sie zurück zu Ihrem ursprünglichen Ausgangspunkt
(von dem die ausgewählte Messung ausgelöst wurde).
Im Display erscheint, wieviele m/y nach links/rechts bzw.
vorne oder hinten Sie sich bewegen müssen um in den Bereich
der Messung zu gelangen. Da die Entfernungsmessung in der
Regel genauer ist, als die Richtungsmessung, ergibt sich ein

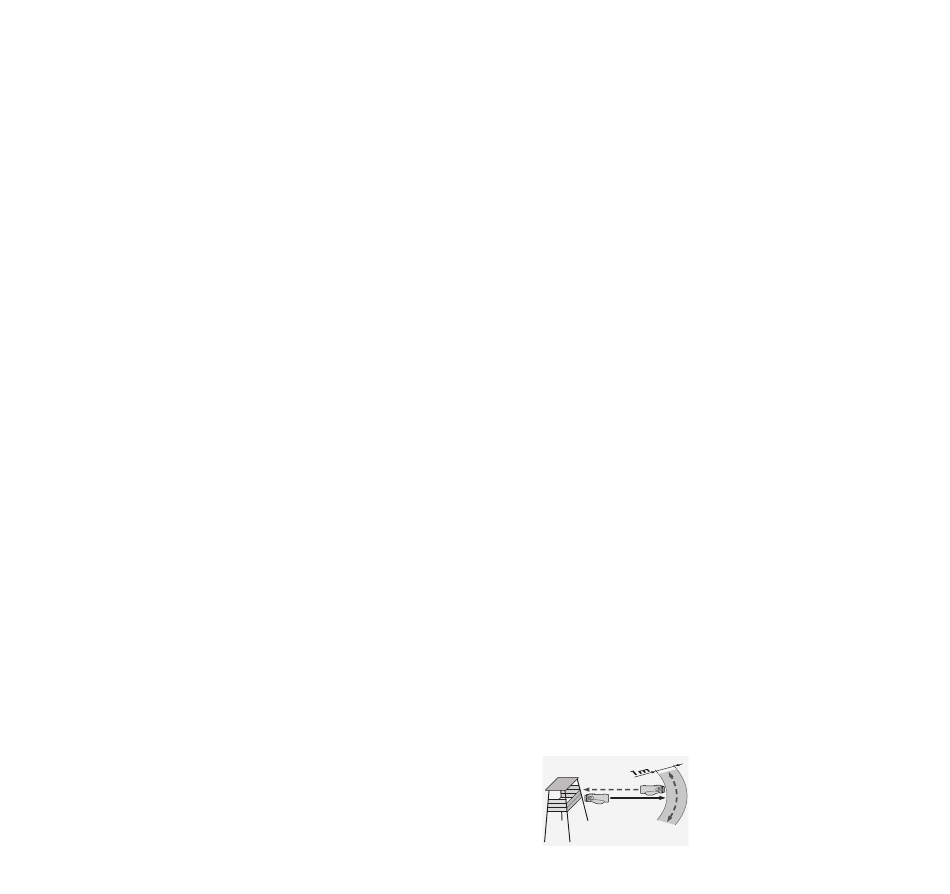

bogenförmiges Suchfeld. Sobald in der Entfernung keine Kor-
rektur mehr notwendig ist und auch die seitliche Abweichung
auf ein Minimum reduziert wurde,
starten Sie die Suche am besten in
der Form eines Bogens mit gleich-
bleibendem Abstand zum Ort der
ursprünglichen Messung.
EL RANGE / DE
13
