- Seite 1 Bedienungsanleitung 1500Amp True RMS AC/DC Clamp Meter DT-3351...
- Seite 2 EINLEITUNG Herzlichen Glückwunsch zum Kauf dieser echten RMS-Klemmuhr DT-3351. Das Gerät misst Wechselstrom, Gleichstrom, AC- und Gleichspannung, Widerstand, Kapazität, Frequenz, Diodentest, Tastgrad und Durchgang. Die Kunststoffschale ist für den harten Einsatz ausgelegt. Dieses Gerät ist vollständig getestet und kalibriert und bietet bei richtiger Verwendung jahrelangen zuverlässigen Service.
- Seite 3 Wenn das Messgerät länger als 60 Tage gelagert ist, entfernen Sie die Batterie. Warnung Stellen Sie den Funktionsschalter vor der Messung in die richtige Position. Schalten Sie bei der Spannungsmessung nicht in den Strom/Widerstandsmodus. Messen Sie keine Ströme an Stromkreisen mit einer Spannung von mehr als 600V. ...
-
Seite 4: Beschreibung

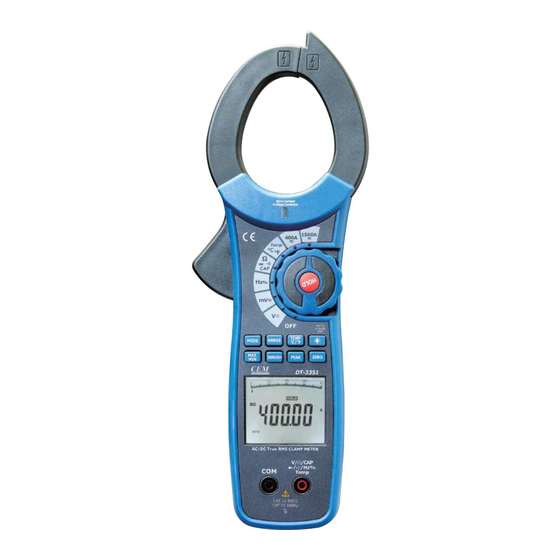

Beschreibung Instrumentierung 1. Stromzange 2. Auslöser der Klemme 3. Range-Taste 4. Modus-Taste 5. Max/MIN-Taste 6. INRUSH-Taste 7. LCD Display mit Hintergrundbeleuchtung 8. Berührungsloser Spannungsdetektor 9. NCV-LED-Anzeige 10. Funktionsschalter F Auswahl Taste 12. Hintergrundbeleuchtung-Taste 13. Zero-Taste 14. PEAK-Taste 15. Multimeter Eingangsbuchse Anzeige der Icon-Beschreibung Hold . - Seite 5 Betriebsanleitung Hinweis: Lesen und verstehen Sie alle Warnungen und Warnhinweise in dieser Bedienungsanleitung, bevor Sie dieses Messgerät verwenden. Wenn das Messgerät nicht verwendet wird, stellen Sie den Funktionswahlschalter auf die ausgeschaltete Position. Berührungsloser Spannungsdetektor Warnung: Gefahr eines Stromschlags. Testen Sie den Spannungsdetektor immer auf einem bekannten Live-Stromkreis, bevor Sie ihn verwenden, um den korrekten Betrieb zu überprüfen.
- Seite 6 AC/DC-Strommessungen Warnung: Trennen Sie die Testleitung, bevor Sie mit einem Gerät messen. 1. Drehen Sie den Funktionsschalter in die 1500AAC/DC-Position. 2. Drücken Sie die Modus-Taste, um AC oder DC auszuwählen. 3. Drücken Sie den Auslöser, um die Klemme zu öffnen. Ein Leiter ist vollständig geschlossen.
- Seite 7 Widerstandsmessung Hinweis: Entfernen Sie die Stromversorgung vom zu prüfenden Gerät, bevor Sie den Widerstand messen. Stellen Sie den Funktionsschalter auf Position. Stecken Sie den Bleibananenstecker der schwarzen Testsonde in die negative COM- Buchse. Stecken Sie den Bananenstecker der roten Testsonde in die positive V-Buchse. Berühren Sie die schwarze Testsondenspitze auf einer Seite des zu messenden Geräts .
- Seite 8 Kapazitätsmessung Warnung: Um einen Stromschlag zu vermeiden, entladen Sie den Kondensator vor der Messung. 1. Drücken Sie die Mode-Taste, um die Kapazitätsmessung auszuwählen. 2. Stecken Sie den Bananenstecker der schwarzen Testsonde in die negative COM-Buchse. Stecken Sie den Bananenstecker der roten Testsonde in die positive -Buchse.
- Seite 9 Datenspeicherung Um die LCD-Messwerte einzufrieren, drücken Sie die HOLD-Taste. Das HOLD-Symbol erscheint auf dem LCD, während die Daten aktiv bleiben. Drücken Sie erneut die HOLD- Taste, um den normalen Betrieb wiederherzustellen. Max/min 1. Drücken Sie die MAX/MIN-Taste, um den MAX/MIN-Aufnahmemodus zu aktivieren. Das Display-Symbol "Max"...
- Seite 10 1. Halten Sie aus der geschlossenen Position die Mode-Taste gedrückt und drehen Sie den Funktionsschalter auf die Messfunktion. Wird auf dem Display angezeigt 3. Loslassen der Modus-Taste 4. APO ist jetzt deaktiviert (APO-Symbol aus) und wird zurückgesetzt, wenn der Funktionsschalter in die ausgeschaltete Position zurückkehrt. Niedrige Batterieanzeige Wenn das Symbol und das "-"...
- Seite 11 Spezifikation Funktions Reichweite und Genauigkeit (Prozentsatz der Messwerte) Auflösung Gleichstrom 400.00ADC ± (2.0% + 30 Ziffern) 1500.0 ADC ± (2,5% + 30 Ziffern) Wechselstrom 400.00AAC ± (2,8% + 30 Ziffern) Wahre Effektivwerte 1500.0 AAC ± (2,8% + 30 Ziffern) (50Hz bis 60Hz) Alle Wechselspannungen reichen von 5% bis 100% 400.00 mVDC ±...
