CEM DT-610B - Digitalthermometer-Handbuch
EINFÜHRUNG

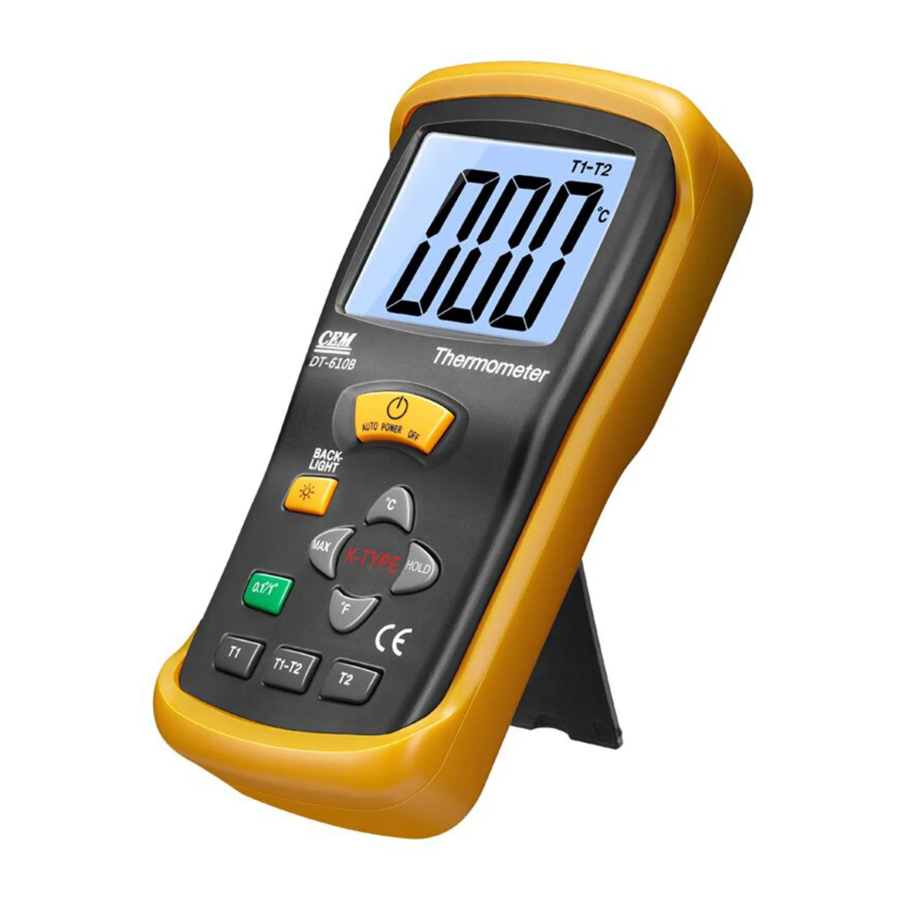

Dieses Gerät ist ein tragbares, kompaktes 31/2-stelliges Digitalthermometer, das für die Verwendung eines externen K-Typ-Thermoelements als Temperatursensor konzipiert ist. Die Temperaturanzeige folgt den Temperatur-/Spannungstabellen des National Bureau of Standards und IEC584 für K-Typ-Thermoelemente. Ein K-Typ-Thermoelement wird mit dem Thermometer geliefert.
SICHERHEITSHINWEISE
Es wird empfohlen, die Sicherheits- und Bedienungsanweisungen vor der Verwendung des Thermometers zu lesen.
ZUR VERMEIDUNG EINES ELEKTRISCHEN SCHLAGS. VERWENDEN SIE DIESES GERÄT NICHT, WENN DIE SPANNUNGEN AN DER MESSOBERFLÄCHE 24V AC ODER 60V DC ÜBERSCHREITEN.
ZUR VERMEIDUNG VON SCHÄDEN ODER VERBRENNUNGEN. NEHMEN SIE KEINE TEMPERATURMESSUNGEN IN MIKROWELLENÖFEN VOR.
Wiederholtes starkes Biegen kann die Thermoelementleitungen brechen. Um die Lebensdauer der Leitungen zu verlängern, vermeiden Sie starke Biegungen der Leitungen, insbesondere in der Nähe des Steckers.
Das
Symbol auf dem Gerät weist darauf hin, dass der Bediener sich auf "Input protection" (Eingangsschutz) in diesem Handbuch beziehen muss.
SPEZIFIKATIONEN
ELEKTRISCHE DATEN
Temperaturskala: Celsius (℃), Fahrenheit (℉) oder Kelvin (K) wählbar
Messbereich: -50℃ bis 1300℃, -58℉ bis 2000℉, 223K bis 2000K
Auflösung: 1℃ oder 1℉, 0.1℃ oder 0.1℉,1 K
Genauigkeit: Die Genauigkeit ist für Betriebstemperaturen im Bereich von 18℃ bis 28℃ (64℉ bis 82℉) für 1 Jahr angegeben, Fehler des Thermoelements nicht eingeschlossen.
±2℃ — -50℃ bis 0℃
±4℉ — -58℉ bis 32℉
±5K — 223K bis 273K
±(0.5% rdg+1℃) — 0℃ bis 1000℃
±(0.8% rdg+1℃) — 1000℃ bis 1300℃
±(0.5% rdg+2℉) — 32℉ bis 2000℉
±(1.0% rdg+2K) — 273K bis 2000K
Temperaturkoeffizient: 0,1-fache der anwendbaren Genauigkeitsspezifikation pro ℃ von 0℃ bis 18℃ und 28℃ bis 50℃ (32℉ bis 64℉ und 82℉ bis 122℉).
Eingangsschutz: 60V DC oder 24Veff AC maximale Eingangsspannung an jeder Kombination von Eingangspins.
Messrate: 2,5 Mal pro Sekunde.
Eingangsanschluss: Akzeptiert Standard-Miniatur-Thermoelementstecker (flache Klingen mit 7,9 mm Abstand, Mitte zu Mitte).
UMWELTBEDINGUNGEN
Umgebungstemperaturbereich: 0℃ bis 50℃ (32℉ bis 122℉)
Lagertemperatur: -20℃ bis 60℃ (-4℉ bis 140℉)
Relative Luftfeuchtigkeit: 0% bis 80% (0℃ bis 35℃) (32℉ bis 95℉)
0% bis 70% (35℃ bis 50℃) (95℉ bis 122℉)
ALLGEMEIN
Anzeige: 31/2-stellige Flüssigkristallanzeige (LCD) mit einem Maximalwert von 1999
Batterie: Standard 9V Batterie (NEDA 1604, IEC 6F22)
Abmessungen: 162mm (H)×76mm(B)×38.5mm(T)
Gewicht: 210g
Mitgelieferte Sonde: 4 Fuß langes "K"-Typ-Thermoelement-Perlensensor (Teflonband isoliert).
Maximale Isolationstemperatur 260℃ (500℉)
Fühlergenauigkeit ± 2,2 ℃ oder ± 0,75% des Messwerts (der höhere Wert ist maßgebend) von 0° bis 800℃
BEDIENUNGSANLEITUNG
Auswahl der Temperaturskala
Messwerte werden entweder in Grad Celsius (℃), Grad Fahrenheit (℉) oder Grad Kelvin (K) angezeigt. Wenn das Thermometer eingeschaltet wird, ist es auf die Temperaturskala eingestellt, die zuletzt verwendet wurde, als das Thermometer ausgeschaltet wurde. Um die Temperaturskala zu ändern, drücken Sie die Taste für ℃,℉ oder K.
Auswahl der Anzeigeauflösung
Das Thermometer bietet zwei Auflösungsoptionen:
Hohe Auflösung: 0.1℃ oder 0.1℉
Niedrige Auflösung: 1℃ oder 1℉
ÜBERLASTANZEIGE(1)
Die Digitalanzeige zeigt „1“ an, wenn der Eingang den ausgewählten Messbereich überschreitet.
Wenn Sie über 199,9° messen, ändern Sie die Auflösung auf 1°. Stellen Sie sicher, dass der Thermoelementstecker richtig sitzt und die Leitungen nicht gebrochen sind.
HOLD-MODUS
Durch Drücken der HOLD-Taste wird der Data Hold-Modus aktiviert und die Anzeige "HOLD" erscheint. Wenn der HOLD-Modus ausgewählt ist, hält das Thermometer die aktuellen Messwerte und stoppt alle weiteren Messungen.
Erneutes Drücken der HOLD-Taste hebt den HOLD-Modus auf, wodurch das Thermometer die Messungen wieder aufnimmt.
MAX-MODUS
Drücken Sie die MAX-Taste, um in den MAX-Modus zu gelangen. Das Thermometer zeichnet dann die Maximalwerte auf und aktualisiert sie, und die MAX-Anzeige erscheint im Display.
Erneutes Drücken der MAX-Taste beendet den MAX-Aufzeichnungsmodus.
Im MAX-Modus drücken Sie die HOLD-Taste, um die Aufzeichnung zu stoppen; drücken Sie HOLD erneut, um die Aufzeichnung fortzusetzen.
HINTERGRUNDBELEUCHTUNG
Durch Drücken der Hintergrundbeleuchtungstaste wird die LCD-Hintergrundbeleuchtungsfunktion eingeschaltet. Die LCD-Hintergrundbeleuchtung schaltet sich nach etwa 5 Sekunden automatisch aus, nachdem die Taste losgelassen wurde.
Tc (TEMPERATURKOMPENSATOR) PRÜFMODUS
Halten Sie die "Tc"-Taste gedrückt, um in den Temperaturkompensator-Prüfmodus zu gelangen. Das Thermometer zeigt dann die Innentemperatur an.
WARTUNG DURCH DEN BEDIENER
UM EINEN MÖGLICHEN ELEKTRISCHEN SCHLAG ZU VERMEIDEN, TRENNEN SIE DIE THERMOELEMENTSTECKER VOM THERMOMETER, BEVOR SIE DIE ABDECKUNG ENTFERNEN.
BATTERIEWECHSEL
Das Batteriesymbol
erscheint rechts unten auf dem LCD, wenn die 9V-Batterie ausgetauscht werden muss.
Ersetzen Sie die 9V-Batterie wie folgt:
- Schalten Sie das Messgerät aus und trennen Sie die Temperatursonde.
- Entfernen Sie das Gummigehäuse, das das gesamte Messgerät umgibt, indem Sie es über die Oberseite des Messgeräts ziehen.
- Entfernen Sie die kleine Kreuzschlitzschraube auf der Rückseite des Messgeräts.
- Öffnen Sie das Batteriefach und ersetzen Sie die 9V-Batterie.
Bauen Sie das Messgerät vor dem Betrieb wieder zusammen.
