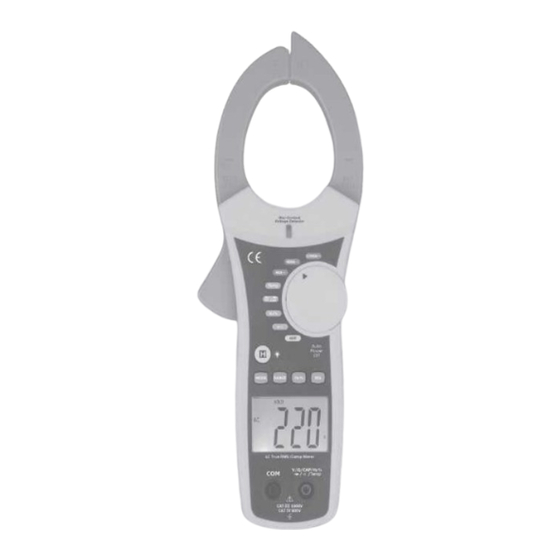

- Seite 1 AC True RMS Strommesszange DT-3390 Bedienungsanleitung...
- Seite 2 1. Sicherheit Internationale Sicherheitssymbole Dieses Symbol neben einem anderen Symbol oder Terminal weist darauf hin, dass der Benutzer weitere Informationen im Handbuch finden muss. Dieses Symbol neben einem Anschluss weist darauf hin, dass bei normaler Verwendung gefährliche Spannungen vorhanden sein können. Doppelte Isolierung.
- Seite 3 2.Meter Beschreibung Stromklemme Berührungslose Wechselspannungsanzeige Klemmauslöser Drehfunktion umschalten Data Hold / Back Light-Taste Bereichstaste MODE-Auswahltaste Taste Hz% Relative Schaltfläche LCD Bildschirm COM-Eingangsbuchse VQCAP TEMP Hz-Buchse Batterieabdeckung 1-AC/DC AC (Wechselstrom) und DC (Gleichstrom) Minuszeichen 3-8.8.8.8 Messanzeige für 4000 Digit (0 bis 3999) 4-Auto AutoRange-Modus 5-REL...
- Seite 4 3. Spezifikationen Funktion Reichweite und Auflösung Genauigkeit (% der Ablesung) Wechselstrom 40.00AAC ± (2,2% + 12 dgts) (50/60Hz) ± (2,5% + 5 dgts) 400.0AAC 1000 AAC 400,0 mVDC ± (0,8% + 2 dgts) 4.000 VDC Gleichspannung ± (1,5% + 2 dgts) 40,00 VDC 1000 VDC ±...
- Seite 5 Klemmengröße Öffnung ca 2 "(52mm) Diodentest Teststrom von 0,3 mA typisch;Leerlaufspannung 1,5 V DC typisch Durchgangsprüfung Schwellenwert <150Ω; Strom <0,5 mA Anzeige für niedrigen wird angezeigt. Batteriestand Anzeige der überlastung "OL" wird angezeigt Messungsrate 2 pro Sekunde, nominal Eingangsimpedanzanzeige 10MQ (VDC und VAC) Display 4000 Digits LCD Wechselstrom...
- Seite 6 DC/AC-Spannungsmessungen • Stecken Sie die schwarze Messleitung in die negative COM-Klemme und die rote Messleitung in die positive V-Klemme. • dgts Sie den Funktionsschalter auf die Position V. • Wählen Sie mit der MODE-Taste AC oder DC. • Schließen Sie die Prüfleitungen parallel zum zu prüfenden Stromkreis an. •...
- Seite 7 Berührungslose Wechselspannungsmessungen Warnung: Stromschlaggefahr.Testen Sie den Spannungsprüfer vor der Verwendung immer an einem bekannten stromführenden Stromkreis, um den ordnungsgemäßen Betrieb zu überprüfen. • Berühren Sie mit der Sondenspitze den heißen Leiter oder führen Sie ihn in die heiße Seite der Steckdose ein.
- Seite 8 5.Hersteller und Einführer...
