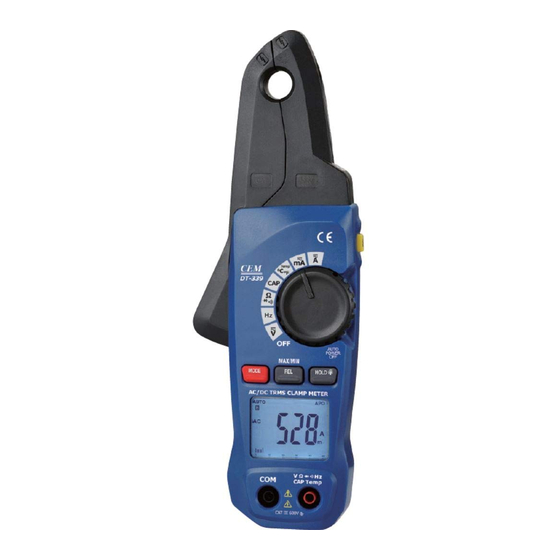

- Seite 1 AC / DC TRMS Zangenmessgerät DT-339 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt Seite Sicherheit ................4 2. Vorsichtshinweise.................4 Beschreibung des Messgeräts ............. 5 4. Spezifikationen ...............6 Betrieb ..................9 6. Kapazitätsmessungen ..............11 Automatisches Ausschalten............13 Batterieersatz................13 Austausch der Temperatursonde........ -
Seite 4: Sicherheit
1. Sicherheit Internationale Sicherheitssymbole Dieses Symbol neben einem anderen Symbol oder Terminal zeigt an muss sich für weitere Informationen auf das Handbuch beziehen. Benutzer Dieses Symbol neben einem Anschluss weist darauf hin, dass beinormalerVerwendung gefährliche Spannungen vorhanden sein können Isolierungschutz Sicherheitshinweise •... - Seite 5 selbst auf Beschädigungen, bevor Sie das Messgerät in Betrieb nehmen.Beschädigungen vor dem Gebrauch reparieren oder austauschen. Gehen Sie bei Messungen mit größerer Sorgfalt vor, wenn die Spannungen größer als 25 V Wechselstrom (rms) oder 35 V Gleichstrom sind.Diese Spannungen gelten als Stromschlaggefahr. Entfernen Sie die Batterie, wenn das Messgerät längere Zeit gelagert werden soll.
-
Seite 6: Beschreibung Des Messgeräts
Wenn das Gerät auf eine Weise verwendet wird, die nicht vom Hersteller angegeben ist, kann der Schutz des Geräts beeinträchtigt werden. Funktion Maximale Eingabe ein Wechselstrom, ein Gleichstrom 600 V V DC, V AC Gleichstrom Wechselstrom Widerstand, Diode, Durchgang, Frequenz, 250 V Kapazitätsprüfung, Temp Gleichstrom... - Seite 7 2-VO Hz- Buchse 13- Batteriefacha bdeckung 1-AC DC AC (Wechselstrom) und DC (Gleichstrom) 2- Minus-Vorzeichen BBB 5000 Zähler (0 bis 4999) Messwert AUTO AutoRange-Modus 5-ZERO-Modus Diodentestmodus · •>) Audible Continuity 8-HOLD- Datenhaltemodus 9- "c, ° F, m, V, A, K, M, n, Maßeinheitenliste...
-
Seite 8: Spezifikationen
4. Spezifikationen Richtigkeit Angebot Funktion Auflösung ± (% der Messwerte + Ziffern) ± (2,8% von rdg + 5000mA 25digits) ± (3% von rdg + 8 80.0A 100mA Stellen) Angegebene AC-Strombereiche 3% -100% des Bereichs Überreichweitenschutz: Maximaler Eingangs-BOA-Frequenzbereich: 50 Hz bis 60 Hz True RMS Auflösung Genauigkeit ±... - Seite 9 Genauigkeit ± (% der Angebot Funktion Auflösung Messwerte + Ziffern) 500,0 mV 0,1 mV ± (1,0% von rdg + 10digits) ± (1,5% von rdg + 5.000V 5digits) ± (1,5% von rdg + 50.00V 10mV 5digits) ± (1,5% von rdg + 500.0V 100mV 5digits)
- Seite 10 ± (5% von rdg + 5digits) 500,0 uF 0,1 uF Eingangsschutz: 250 V DC oder 250 V AC Effektivwert.
- Seite 11 Angebot Funktion Auflösung Genauigkeit ± (% der Messwerte + Ziffern) 5.000Hz 0,001Hz ± (1,2% von rdg + 3digits) 50,00 Hz 0,01Hz ± (1,2% von rdg + 3digits) 0,1Hz ± (1,2% von rdg + 500.0Hz 3digits) ± (1,2% von rdg + 5.000KHz 3digits) 50,00 KHz 10Hz...
- Seite 12 Summer gibt ein langes Kontinuit Prüfstrom MAX.0,35 mA Geräusch von sich, ät während der Widerstand geringer als (<35 ± 50) Eingangsschutz: 250 V DC oder 250 V AC Effektivwert.
-
Seite 13: Betrieb
Klemmgrößen- Öffnung 0,7 "(19 mm) ca. Diodentest Teststrom von 0,35 mA typisch; Durchgangsprüfung Leerlaufspannung 3V DC typisch. Schwellenwert <35 ± Anzeige für 50;Teststrom <1,5 mA niedrigen "BAT" wird "OL '" Batteriestand angezeigt.wird Anzeige für angezeigt Überschreitungsbere 3per second, ich Messungen nominal 10MO (VDC Eingangsimpedanzanze und VAC) - Seite 14 zuerst höheren Bereich wechseln gegebenenfalls in den niedrigeren Bereich. Drücken Sie den Abzug, um den Kiefer zu öffnen.Schließen Sie einen zu messenden Leiter vollständig ein.3 - Wenn □ CA-Messung erforderlich ist, drücken Sie die Taste REL, um den Nullwert einzugeben. 4-Das Zangenmessgerät zeigt den Messwert an.
- Seite 15 5.2-DC / AC-Spannungsmessungen Stecken Sie die schwarze Messleitung in den negativen COM- Anschluss und die rote Messleitung in den positiven V-Anschluss. Stellen Sie den Funktionsschalter auf die Position V.3-Wählen Sie mit der MODE-Taste AC oder DC. 4-Schließen Sie die Prüfleitungen parallel zum zu prüfenden Stromkreis an.5-Lesen Sie die Spannungsmessung auf dem LCD-Display ab.
- Seite 16 Vorwärtstest Umgekehrter Test...
-
Seite 17: Kapazitätsmessungen
6. Kapazitätsmessungen WARNUNG: Um einen Stromschlag zu vermeiden, trennen Sie das zu prüfende Gerät von der Stromversorgung und entladen Sie alle Kondensatoren, bevor Sie Kapazitätsmessungen durchführen.Entfernen Sie die Batterien und ziehen Sie die Netzkabel ab. tellen Sie den Drehschalter auf die Kappenposition. Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchse.Stecken Sie den Bananenstecker der roten Messleitung in die positive (V) Buchse. - Seite 18 Hinweis: Bei Gleichstrommessung über Klemme ist der Signalausgang die Gleichspannung.Bei Wechselstrommessung Klemme über Signalausgang Gleichspannung.Bei Wechselstrommessung über Klemme ist der Signalausgang Wechselspannung.
- Seite 19 MOOE Drücken Sie die MODE-Taste, um die Auswahl der doppelt gemessenen Funktionen ermöglichen, Display angezeigt werden.Insbesondere ist diese Taste in V · .,.· CAP · n-Position zur Auswahl zwischen Widerstandstest, Diodentest, Durchgangstest Kapazitätstest und in Temp-Position zur Auswahl zwischen 'For' C. und aktueller Position Auswahl...
- Seite 20 Blitzlicht-Taste Drücken Blitzlichttaste, Blitzlicht einzuschalten.Drücken Sie erneut, um das Blitzlicht auszuschalten.
-
Seite 21: Automatisches Ausschalten
7. Automatisches Ausschalten Um die Batterielebensdauer zu verlängern, schaltet sich das Messgerät nach ca. 30 Minuten automatisch aus.Um das Messgerät wieder einzuschalten, drehen Sie den Funktionsschalter in die Position OFF und dann in die gewünschte Funktionsposition. 8. Batterieersatz / -Entfernen Sie die eine hintere Kreuzschlitzschraube 2-0öffnen Sie das Batteriefach 3-Ersetzen Sie die erforderlichen zwei "AM"...
